2.8. Машина 302 кл. ЗАО «Завод Промшвеймаш»
Машина 302 кл. предназначена для втачивания рукавов женских платьев в проймы однолинейной строчкой с челночным переплетением с посадкой рукава по окату. Кроме машины 302 кл. выпускаются ее модификации: 302-1 кл. для втачивания рукавов в проймы костюмов и 302-2 кл. для втачивания рукавов в проймы пальто. Машина 302 кл. (рис. 2.54) и ее модификации имеют устройство для посадки рукава по окату, кулисностержневой нитепритягиватель. устройство для фиксации посадки, вращающийся челнок, снабженный отводчиком. Устройство для закрепления строчки отсутствует.

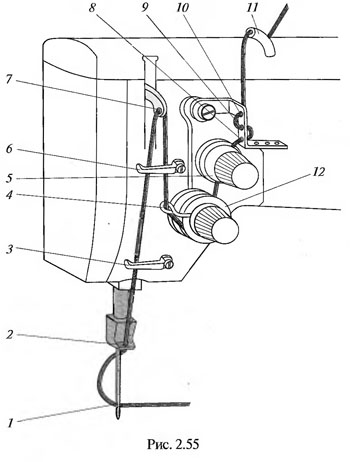

Заправка верхней и нижней ниток. Заправка верхней нитки (рис. 2.55) производится в такой последовательности: через отверстие трубчатого ни текаправителя 11 на рукаве; влево и вниз через отверстия 10, 9 и 8 в вертикальной части пластинчатого нитенаправителя; вниз справа налево между шайбами регуляторов 5 и 12 натяжения нитки; ВШ13 справа налево через проволочный нитенаправитель 4, вверх через скобу 6, вверх через ушко 7 рычага нитенаправителя; вниз через скобы 6 и 3; вниз через нитенаправительное отверстие 2 в иглодержателе; вниз слева направо в ушко иглы 1.

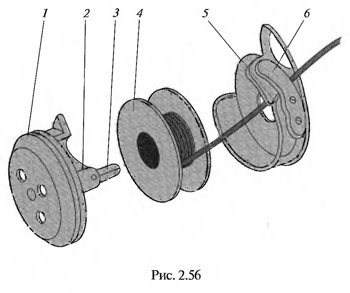

Смена шпульки и заправка нижней нижи осуществляются следующим образом. Снимают задвижную пластину крышки колонки, открывая челночное устройство. Поворачивают от руки маховик машины на себя, чтобы игла заняла крайнее верхнее положение. Поднимают защелку 3 (рис. 2.56) отуледержателя / и вынимают пустую шпульку.

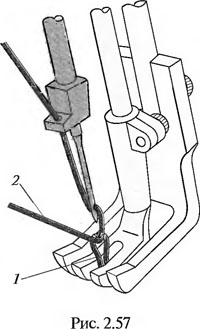

Новую шпульку 4 надевают через защелку на центральный стержень 2 шпуледержателя 1 и затем фиксируют опусканием защелки 3. Конец нитки заправляют в косую прорезь 5 шлуледержате- ;:я 1. протягивают под пружину 6 натяжения и выводят наружу. Перед началом работы на машине вытягивают нижнюю нитку / (рис. 2.57) через отверстие в рейке. Для этого, держа рукой верхнюю нитку 2, поворачивают другой рукой маховик машины на себя, чтобы игла совершила полное движение вверх и вниз. После этого, потянув к себе верхнюю нитку, вытягивают нижнюю нитку.
Регулировки в механизме иглы. Высота иглы 1 (рис. 2.58) относительно носика челнока регулируется вертикальным перемещением игловодителя 2 после ослабления стягивающего винта 3 в поводке 4 так, чтобы при подъеме иглы из крайнего нижнего положения на 2 мм носик челнока подходил к ней.

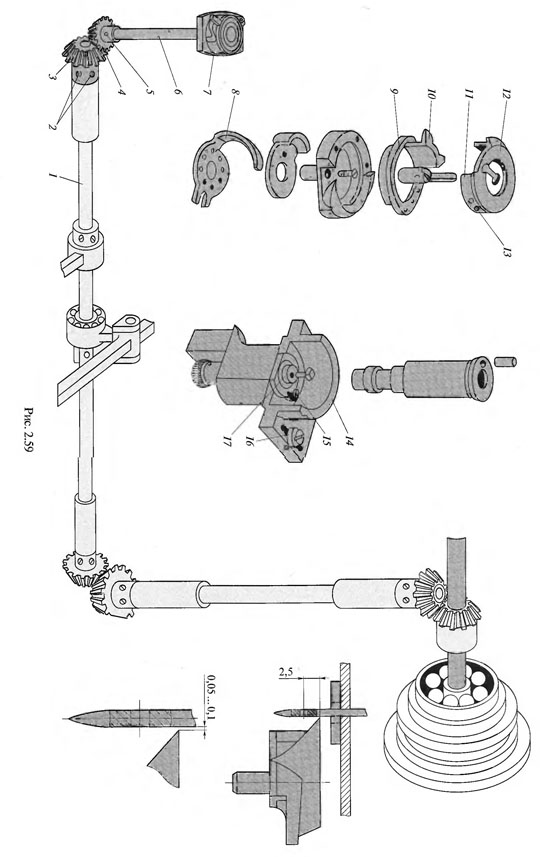

Регулировки в механизме челнока и отводчика. Своевременность подхода носика челнока 7 (рис. 2.59) к игле устанавливается поворотом челночного вала 6 вместе с челноком после ослабления двух винтов 5 зубчатого колеса 4. При подъеме игль: из крайнего нижнего положения на 2... 2,5 мм носик челнока должен быть выше ушка иглы на ту же величину. Зазор между иглой и носиком челнока, который должен быть равен 0,05...0,1 мм, устанавливается перемещением зубчатого колеса 3 вдоль вала / после ослабления двух его винтов 2 вместе с колонкой 1—после ослабления двух ее прижимных винтов 16. Положение зуба отводчика 8 относительно выступа 10 шпуледержателя 9 регулируется поворотом опоры 17 после ослабления винтов 15. Натяжение нижней нитки регулируется винтом 13 деформацией пластинчатой пружины 11, укрепленной к шпульному колпачку 12.

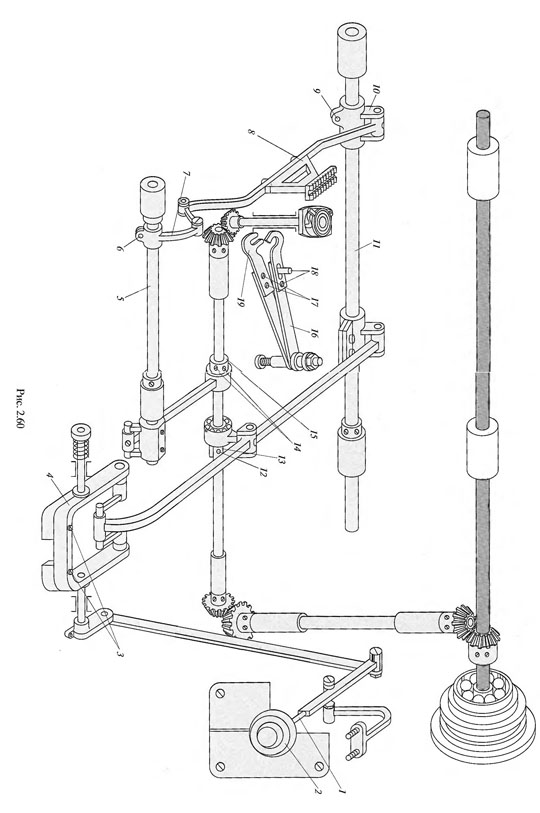

Регулировки в механизме нижнего перемещения материала. Длина стежка регулируется поворотом рукоятки 2 (рис. 2.60). Благодаря ее кулачковому _1зу рычаг 1 получает поворотные движения, со ответственно изменяются горизонтальные перемещения нижней рейки 8. При повороте рукоятки 2 по часовой стрелке длина стежка увеличивается. Высота подъема нижней рейки 8 над уровнем игольной пластины регулируется поворотом коромысла 7 после ослабления стягивающего винта 6. Положение зубчиков нижней рейки 8 в пазах игольной пластины регулируется поворотом коромысла 10 на валу перемещения 11 после ослабления двух стягивающих винтов 9, если рейку нужно переместить поперек платформы машины. Для перемещения рейки вдоль платформы кроме винтов 9 ослабляют винт 6и коромысла 10, 7перемещают вдоль валов 5, 11. Своевременности подъема нижней рейки 8 добиваются поворотом эксцентрика 15 после ослабления двух упорных винтов 14. Своевременность перемещения материала нижней рейкой 8 обеспечивается поворотом эксцентрика 13 или главного вала машины после ослабления двух упорных винтов 12. Соответствие длин двух стежков, обозначенных на рукоятке 2, перемещениям нижней рейки 8 устанавливается поворотом рамки 4 после ослабления двух стягивающих винтов 3. Положение упорной пластины 16 относительно разделительной пластины 19 регулируется ее перемещением после ослабления двух прижимных винтов 18. Положение разделительной пластины 19 относительно линии движения иглы регулируется ее продольным смещением после ослабления двух винтов 17.

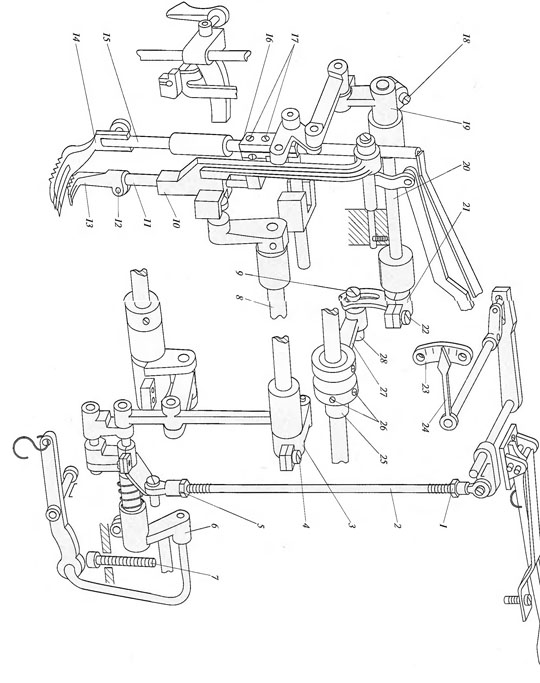

Регулировки в верхнем механизме перемещения материала и лапки. Величина посадки рукава, осуществляемой верхней рейкой 13 (рис. 2.61), изменяется винтом 7. Если его вывинчивать, то при нажатии на левую педаль угол поворота коромысла 6 возрастет, соответственно увеличится посадка. Вертикальные перемещения верхней рейки 13 и лапки 14 регулируются перемещением по прорези коромысла 21 задней головки шатуна 27 вместе с шарнирным винтом 9 после ослабления гайки 28. Если шарнирный винт 9 вместе с задней головкой шатуна 27 переместить вверх, то высота подъема верхней рейки 13 и лапки 14 увеличится. Вертикальное положение верхней рейки 13 относительно лапки 14 регулируется поворотом коромысла 19 после ослабления винта 18 или поворотом вала 20 после ослабления винта 22 коромысла 21. Своевременности вертикальных перемещений верхней рейки 13 и лапки 14 добиваются поворотом эксцентрика 25 или главного вала после ослабления двух винтов 26. Положение рожков верхней рейки 13 относительно лапки 14 регулируется поворотом рейки 13 относительно стержня 11 после ослабления стягивающего винта 12. Положение верхней рейки 13 относительно лапки 14 в поперечном направлении регулируется поворотом рамки 10 вместе с верхним валом 8 после ослабления стягивающего винта 4 коромысла 3. Высота подъема лапки 14 и положение ее рожков относительно верхней рейки 13 регулируются вертикальным перемещением стержня 15 или его поворотом после ослабления двух винтов 17 муфты 16. Положение стрелки 24, определяющей величину посадки, относительно нулевой отметки шкалы 23 регулируется изменением длины составной тяги 2 после ослабления гаек 1, 5. Если длину тяги 2
увеличить, то стрелка 24 повернется против часовой стрелки. Давление лапки 14 и рейки 13 регулируется так же, как в машине 852 кл. Следует учитывать, что кроме ручного подъема лапки 14 и верхней рейки 13 предусмотрен ножной подъем, осуществляемый путем нажима на коленоподъемник, расположенный под крышкой промышленного стола, через систему звеньев. Следовательно, с подъемом, лапки 14 поднимается и верхняя рейка 13. Их опускание будет происходить под действием пластинчатой пружины, осуществляющей давление лапки 14 на материал.
