2.9. Машина 426 кл. ЗАО «Завод Промшвеймаш»

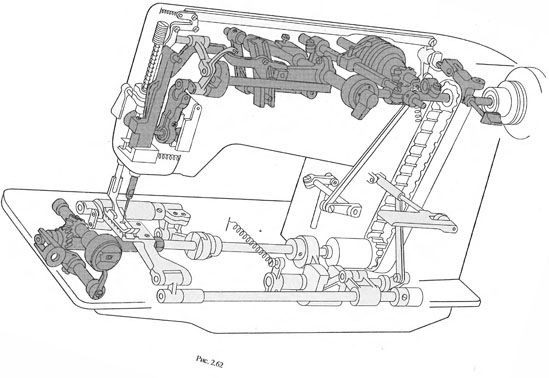

Многооперационная промышленная швейная машина 426 кл. (рис. 2.62) предназначена для по­шива изделий двухниточной прямой и зигзаго­образной строчкой, а также для вышивания и вы­полнения различных декоративных строчек (см. табл. 2.1).

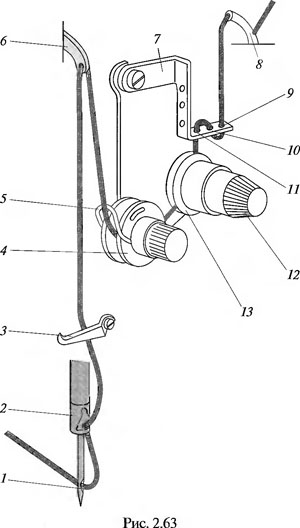

Заправка верхней читки (рис. 2.63). Бобину или катушку надевают на стержень катушечной стой­ки, которая устанавливается сзади машины, на крышке стола.

Нитку с бобины подводят к игле в такой пос­ледовательности: вводят в отверстие трубчатого нитенаправителя 8 на крышке рукава; в правое отверстие 9 на горизонтальной части пластинча­того нитенаправителя 7; в среднее отверстие 10 того же нитенаправителя; в левое отверстие 11 того же нитенаправителя; справа налево между шайбами 13 пружинного регулятора 12; вниз спра­ва налево по желобку шайбы 4; под нитепритя- гивательную пружину 5; вверх в ушко рычага ни- тепритягивателя 6; вниз под скобу 3; вниз в ни- тенаправительное отверстие на стержне иглово­дителя 2; вниз в ушко 1 иглы от себя.

Регулирование натяжения верхней нитки про­изводится регулятором натяжения 12. Если натя­жение требуется увеличить, то гайку пружинного регулятора поворачивают по часовой стрелке, если уменьшить — против часовой стрелки.

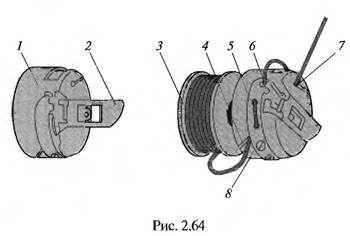

Заправка нижней (челночной) нитки. Для за­правки нижней нитки отодвигают задвижную пла­стину, закрывающую челночное устройство слева от иглы, поворачивают от руки маховик машины, чтобы игла заняла крайнее верхнее положение. От­водят рычаг защелки 2 (рис. 2.64) шпульного кол­пачка / и вынимают из шпуледержателя шпуль­ный колпачок вместе со шпулькой 3. Затем шпуль­ку 3, на которую намотана нитка, надевают на стер­жень шпульного колпачка 1 и удерживают внутри колпачка защелкой 2.

Конец нитки направляют в прорезь 4 шпуль­ного колпачка, затем протягивают под и над пружиной натяжения 5 и выводят наружу через от­верстие 6, через прорезь шпульного колпачка. За­тем нитку вводят в отверстие 7.

Регулировка натяжения челночной нитки. Вин­том 8 пружины натяжения на шпульном колпач­ке 1 выполняют натяжение челночной нити.

При поворачивании винта по часовой стрелке натяжение нижней нитки будет увеличиваться, против часовой стрелки — уменьшаться.

В большинстве случаев высококачественную строчку можно получить регулировкой натяжения только верхней нитки.

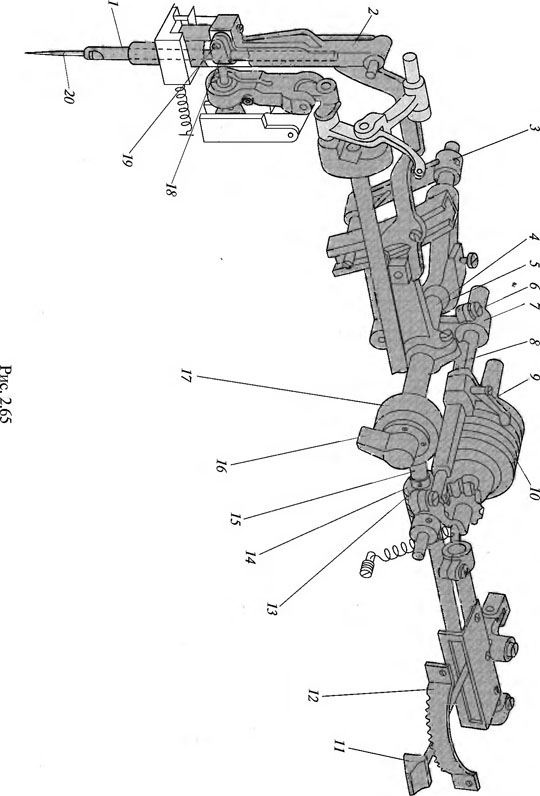

Регулировки в механизме иглы. Положение иглы 20 (рис. 2.65) относительно носика 12 (рис. 2.66) челнока 2 регулируют вертикальным

перемещением игловодителя 7 (см. рис. 2.65) после ослабления винта 19 в поводке 18.

Своевременность отклонения рамки 2 устанав­ливается поворотом червяка 14 на главном валу 15 после ослабления винтов 13. Игла должна откло­няться в верхнем положении.

Положение иглы 20 относительно стенок про­рези в игольной пластине регулируется поворотом эксцентрика 5после ослабления винтов, крепящих его на валу 4 (винты на рис. 2 65 не показаны).

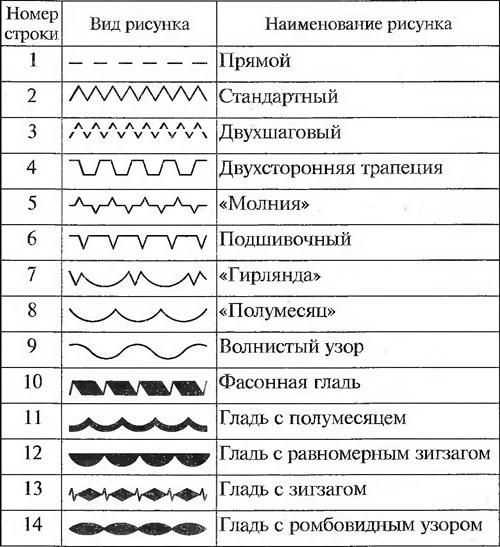

Таблица 2.1

Виды рисунков, выполняемых на машине 426 кл.

Для правильной установки иглы 20 в прорези игольной пластины рукоятку 11 фиксируют на зиг­заге (строка 3 табл. 2.1), обозначенном цифрой 3 на зубчатой рейке 12. Для этого поворотом махово­го колеса машины съемник 9 переводят на сред- нюю впадину копира, соответствующего зигзагу глока копиров 10. Это положение соответствует ангинему (центральному) уколу. Затем рукоятку 17 поворачивают по часовой стрелке до упора, руко- ггку 16 устанавливают так, чтобы цифра 0 на рукоятке находилась против риски, прикрепленной к р.г*Ыву машины выше рукоятки.

Если при повороте рукоятки /7по часовой стрел­ке и против нее до упора происходит отклонение, то ослабляют винт 6 клеммового соединения 7, установленного на шлицевом валу 8, и поворачивают четырехзвенник 3 до тех пор, пока при повороте рукоятки 17 игла 20 не перестанет отклоняться.

При установке новой иглы необходимо следить за тем, чтобы длинный желобок иглы был обра­щен к работающему, а короткий — к челноку.

Регулировки в механизме челнока и отводчика. Носж 12 (см. рис. 2.66) челнока 2 обеспечивает беспрепятственное перемещение нитки между шпу: :е держателем 3 и пальцем 7. По горизонтали -          12 челнока 2 устанавливают так, чтобы при

среднем положении иглы 11 ось 13 челнока 2 была вмещена на 2... 3 мм влево от иглы 11. После этого мглу устанавливают в определенном положении относительно носика челнока.

Если игла 11 установлена правильно, то при 1к»лъеме ее из крайнего нижнего положения вверх на 2 мм носик челнока 2 должен находиться на геи иглы 11. При этом зазор между иглой 11 и носиком 12 челнока 2 должен быть 0,05...0,1 мм.

Описанные регулировки выполняют поворотом ш перемещением челнока 2 на валу 6 при ослаб­ленных винтах 7.

Для обеспечения нормального зазора для про­хождения нитки между пальцем 7 и шпуледержателем 3 применен отводчик 9, который при щэо- %' "Оения нитки должен занимать крайнее левое положение.

Если отволчик 9 не обеспечивает требуемый жзос. то после ослабления винта 14 вилки 5пово- ранлзают валик 15 со ступицей 16 и отводчиком 9 «» устанавливают необходимый зазор.

Положение зуба 8 отводчика 9 относительно lioscsyna 4 шпуледержателя 3 регулируется его вер­

тикальным смещением вдоль паза ступицы 16 пос­ле ослабления винта 10.

Осевой зазор между зубом 8 отводчика 9 и по­верхностью шпуледержателя 3 регулируется пере­мещением валика 15 со ступицей 16 после ослаб­ления винта 14.

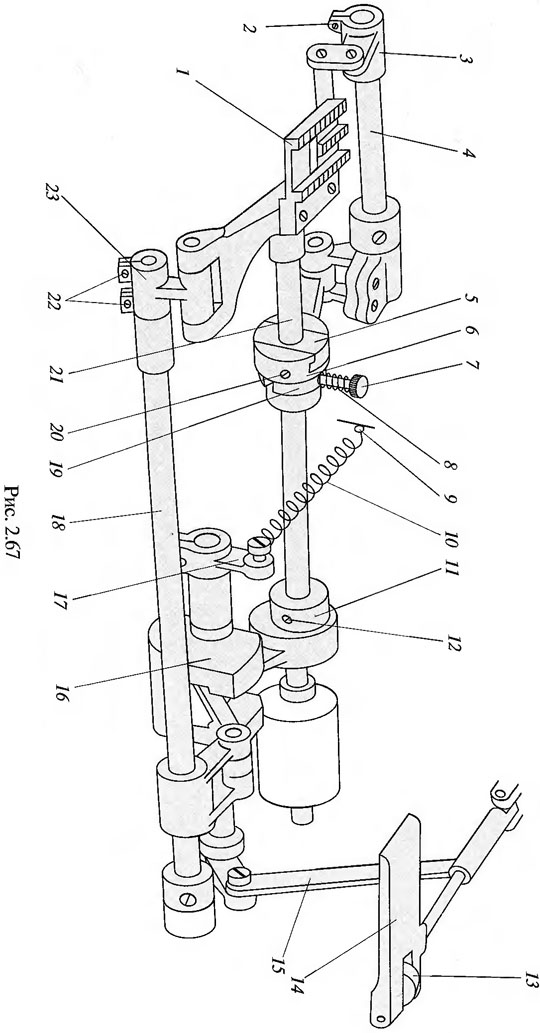

Регулировки в механизме перемещения матери­ала. Регулировка длины стежка осуществляется с помощью рифленой гайки 13 (рис. 2.67), располо­женной в рукоятке 14, стержень которой шарнир­но закреплен в рукаве машины, а рычагом 15 свя­зан с рамкой 16 механизма перемещения. Чтобы закрепить строчку, работающий нажимает на ру­коятку 14, отчего рычаг 15 поворачивается по ча­совой стрелке. При этом материал перемещается к работающему.

Высота подъема зубьев рейки 1 над игольной пластиной осуществляется с помощью кнопки 7, расположенной в платформе машины. Величина выступа зубьев рейки / устанавливается регули­руемым эксцентриком 19, закрепленным на валу 21 винтом 20 и состоящим из корпуса 6 и эксцент­рика 5.

Для изменения величины выступа зубьев рейки нажимают на кнопку 7 и поворачивают маховое колесо машины до тех пор, пока кнопка 7 не запа­дет в паз 19 эксцентрика 5. При дальнейшем пово­роте махового колеса эксцентрик 5 удерживается от поворота кнопкой 7, а корпус эксцентрика 6, перемещаясь по пазам эксцентрика 5, изменяет ве­личину выступа зубьев рейки 1 над уровнем иголь­ной пластины. Возврат кнопки 7 в исходное поло­жение происходит под действием пружины 8.

Своевременность подъема рейки 1 и переме­щения материала обеспечивается раздельным по­воротом эксцентриков 6 и 11 после ослабления винтов 12 и 20 или поворотом главного вала ма­шины. Положение рейки I в прорезях игольной пластины регулируется поворотом коромысла 23 после ослабления винтов 22 на валу перемещения 18, если рейку следует переместить поперек плат­формы. Для перемещения рейки 1 вдоль платфор­мы ослабляют винты 2 и 22 и коромысла 3 и 23 перемещают вдоль валов 4 и 18.

Равенство длин стежков при прямом и обрат­ном перемещениях рейки 7 обеспечивается пово­ротом рамки 16. Натяжение пружины 10, необхо­димое для возврата рычага 17 в исходное положе­ние после закрепления строчки, регулируется пе­ремещением ее резьбового крючка 9.

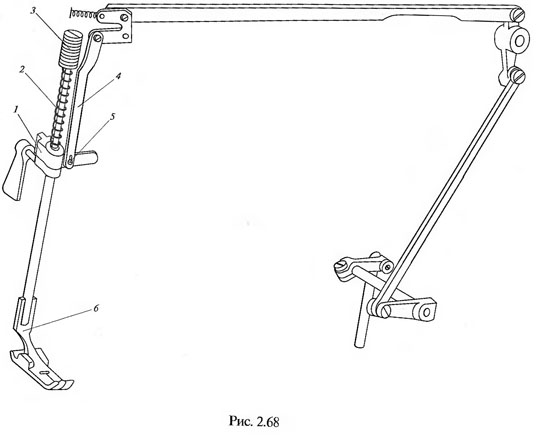

Регулировки в узле лапки. Давление нажимной лапки 6 (рис. 2.68) осуществляется пружиной 2 и регулируется винтом-втулкой 3 через отверстие в верхней крышке рукава машины с помощью от­вертки. При заворачивании винта-втулки 3 давле­ние лапки 6 на материал усиливается.

Предварительное сжатие пружины 2 обеспечи­вается перемещением пружинодержателя 7 вверх по пазу тяги 4 после ослабления шарнирного винта 5.
