3.8. Машина 51 кл. ЗАО «Завод Промшвеймаш»

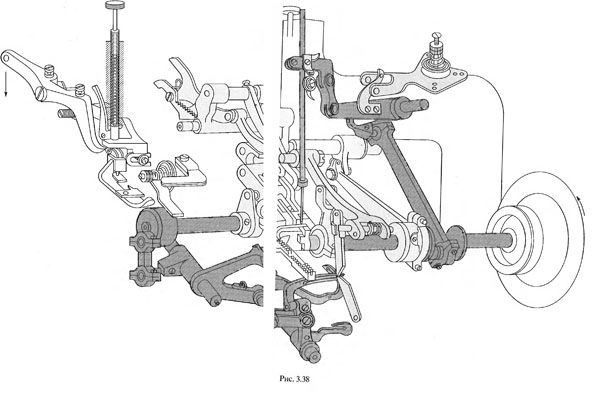

Машина 51 кл. (рис. 3.38) предназначена для стачивания срезов деталей изделий из трикотажа с одновременной обрезкой и обметыванием края.

На базе машины 51 кл. выпускается швейная машина 51-Акл., предназначенная для стачива­ния и обметывания края деталей различных швейных изделий и отличающаяся от базовой

отсутствием дифференциального механизма пе­ремещения материала.

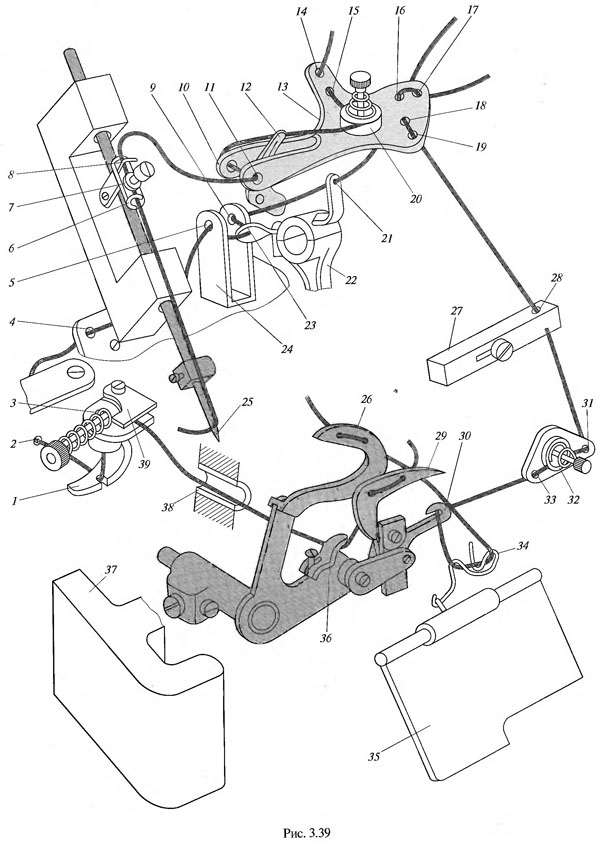

Заправка верхних и нижних ниток. Нитку иглы с бобины или катушки проводят сверху вниз че­рез нитенаправительное отверстие 14 (рис. 3.39) пластины 13, далее снизу вверх через нитенапра­вительное отверстие 75, затем между шайбами 20

регулятора натяжения верхней нитки, через глаз­ки 10, 11 сзади наперед над нитеподатчиком 12 и сверху вниз заводят за нитенаправительный крю­чок 8. Далее нитку проводят между шайбами /до­полнительного регулятора натяжения, закреплен­ного на поводке игловодителя, справа заводят за нитенаправительный крючок 6 и вводят в направ­лении от работающего в ушко иглы 25.

Перед заправкой левого петлителя 29 крышки 35 и 37 откидывают. Нитку с бобины или катушки снизу вверх проводят через нитенаправительное отверстие 17 пластины 13 и сверху вниз через ни­тенаправительное отверстие 16. Затем нитку спере­ди вводят в ушко нитенаправителя 21, закреплен­ного на верхней головке шатуна 22 механизма иглы.

Далее нитку последовательно проводят через нитенаправительные отверстия 9, 5 скобы 24 и нитенаправителя 23, закрепленного на верхней го­ловке шатуна 22, сверху вниз через отверстие 4 на крышке корпуса, вводят сзади в нитенаправитель­ное отверстие 2 крышки 37, в отверстие разрезно­го нитенаправителя 1, проводят между шайбами 3 регулятора натяжения, между пластинчатыми пру­жинами 39 и вводят в нитенаправительную труб­ку 38. Поворотом махового колеса правый петли­тель 26 переводят в крайнее левое положение и заводят нитку за нитенаправительный крючок 36, закрепленный на рычаге правого петлителя. По­воротом махового колеса левый петлитель 29 вновь переводят в крайнее левое положение и пинцетом заправляют нитку в его ушки.

Перед заправкой нитки правого петлителя 26 крышку 35 откидывают вперед. Нитку с бобины или катушки проводят снизу вверх через нитенаправи­тельное отверстие 7# пластины 13 и сверху вниз вво­дят в нитенаправительное отверстие 19. Далее нитку пропускают в нитенаправительное отверстие 28 на пластине 27, вводят вперед в нитенаправительное отверстие 31, проводят между шайбами 32 регулято­ра натяжения нитки и вводят в нитенаправительное отверстие 33. Затем нитку вводят в прорезь нитепо­датчика 30, закрепленного на рычаге левого петли­теля 29, заводят вниз под крючок проволочного ни­тенаправителя 34 и пинцетом последовательно вво­дят в два ушка правого петлителя 26.

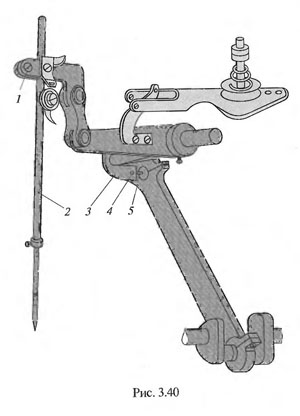

Регулировки в механизме иглы. Высота подъ­ема иглы относительно левого петлителя регули­руется перемещением игловодителя 2 (рис. 3.40) по вертикали после ослабления винта 7.

Ход иглы регулируется перемещением пальца 5 внутри коромысла 3 после ослабления винта 4: при выдвигании пальца 5 ход иглы уменьшается.

При стачивании деталей из трикотажных поло­тен малой и средней поверхностной плотности ход иглы устанавливается равным 22...23 мм.

Ушко иглы должно опускаться ниже верхней плоскости игольной пластины на 10 мм.

Для образования петли около ушка игла долж­на переместиться из крайнего нижнего положе­

ния вверх на 3... 4,5 мм (в зависимости от поверх­ностной плотности стачиваемых материалов).

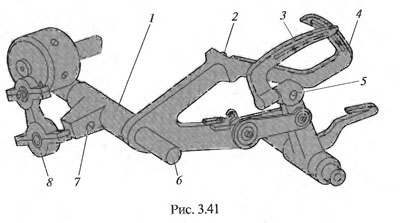

Регулировки в механизме петлителей. Положе­ние носика левого петлителя 3 (рис. 3.41) отно­сительно иглы регулируют его перемещением вдоль платформы машины после ослабления вин­та 5. При этом необходимо, чтобы в крайнем ле­вом положении носик петлителя отстоял от иглы на 2...3,5 мм.

Зазор между левым петлителем 3 и иглой, кото­рый должен быть равен 0,05 мм, изменяют, ослаб­ляя винт 5 и поворачивая петлитель 3 поперек плат­формы машины.

Положение носика правого петлителя (шири- теля) 4 относительно иглы регулируют переме­щением петлителя вдоль платформы машины в пределах его овальной прорези после ослабления винта 2; при этом носик правого петлителя в сво­ем крайнем левом положении должен заходить за линию движения иглы на 8...9,5 мм.

Ход петлителей регулируется перемещением оси шарового пальца 8 внутри плеча рычага 1 после ослабления винта 7: если переместить палец 8 бли­же к оси валика 6, то ход петлителя 4 увеличится.

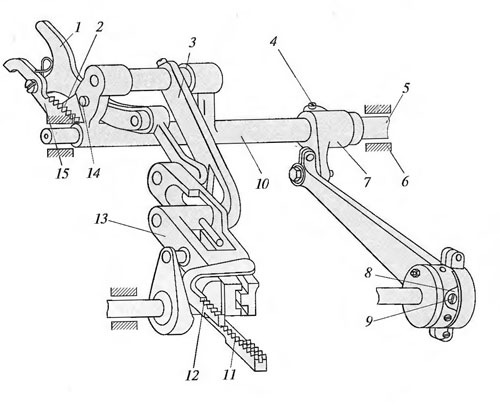

Регулировки в механизме перемещения матери­алов. Длина стежка, определяющая перемещения реек 11 (рис, 3.42) и 12, регулируется винтом 9после ослабления винта ползуна 8 механизма переме­щения. При отворачивании винта 9 длина стежка увеличивается.

Высота подъема реек 11 и 12 регулируется их вертикальным перемещением относительно рыча­гов 3 и 13 в пределах овальных прорезей после ос­лабления винтов их крепления.

Величина, на которую перемещается задняя рей­ка 12, регулируется поворотом сектора 15 при на­жатии на его заднее плечо и повороте по часовой стрелке. При этом зубчики сектора 15 выводятся из зацепления с зубчиками сектора 2. Затем рычаг

9                          поворачивается на винте 14. При повороте рыча­га 1 по часовой стрелке величина перемещения рейки 12 уменьшается.

Положение реек 7 7 и 72 в прорезях игольной пластины регулируется поворотом вала 10 после ослабления винта 4 коромысла 7, если рейки не­обходимо переместить поперек платформы. Если требуется переместить рейки вдоль платформы, то кроме винта 4 ослабляют упорные винты двух вту­лок 6 и вал 10 вместе с осью 5 и втулками 6 пере­мещают вдоль платформы.

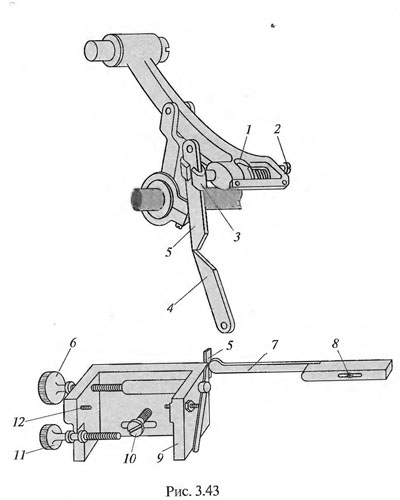

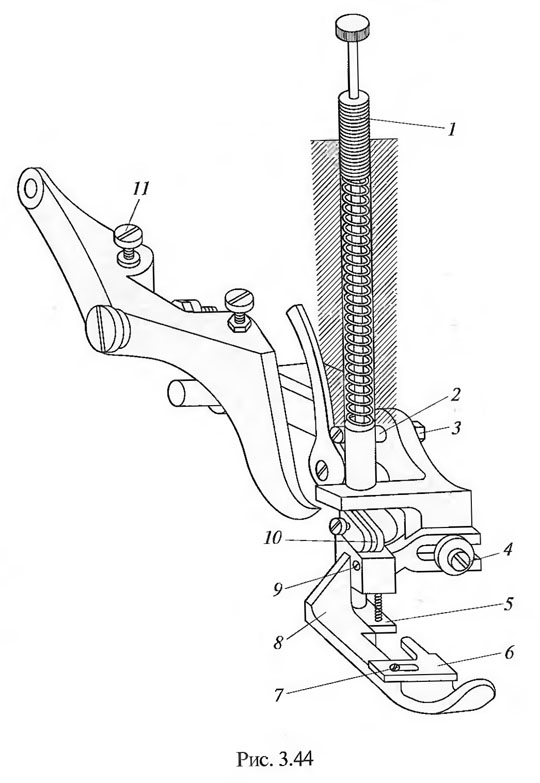

Регулировки в механизме ножей. Ширина шва регулируется перемещением ножей вдоль платфор­мы. Для этого ослабляют винт 8 (рис. 3.43) плас­тины 7, которую передвигают вправо. Если шири­ну шва надо увеличить, то вывинчивают левый винт 12 зажима низшего ножа, ослабляют винт 10 и винтом 11 смещают колодочку 9 вправо. Одно­временно перемещают палец 6 (рис. 3.44) после ослабления винта 7.

Высота подъема верхнего ножа 5 (см. рис. 3.43) относительно нижнего ножа 4 регулируется пере­мещением ножа 5 по вертикали после ослабления винта 2. При этом режущая кромка верхнего ножа при крайнем нижнем положении должна быть ниже кромки нижнего ножа не менее чем на 1 мм.

Положение нижнего ножа 4 по высоте регули­руют, ослабляя гайку 6 и перемещая нож 4 в пазу колодки 9, причем поверхность его режущей кром­ки должна совпадать с поверхностью игольной пластины.

Угол наклона верхнего ножа 5 относительно нижнего ножа 4 регулируют поворотом держав­ки 3 вокруг ее оси после ослабления винта 1. Ре­жущая кромка верхнего ножа должна составлять с режущей кромкой нижнего ножа угол 15...20°.

Регулировки в механизме лапки. Давление лап­ки на материал регулируют винтом 1 (см. рис. 3.44).

Положение лапки 8 относительно рейки меня­ют, перемещая лапку вдоль платформы машины после ослабления винта 4.

Положение пальца 6 относительно иглы регули­руется его перемещением в пазу лапки в пределах его овальной прорези после ослабления винта 7.

Высота подъема лапки рукой над игольной пла­стиной регулируется поворотом шпильки 2 после ослабления гайки 3. При повороте шпильки экс­центриковой поверхностью вниз высота подъема лапки увеличивается.

Высота подъема лапки при нажатии на педаль регулируется поворотом винта 11 после ослабле­ния его контргайки. При заворачивании винта подъем лапки уменьшается.

Давление направителя 5 цепочки меняют, пере­мещая направитель 10 по вертикали после ослаб­ления винта 9.
