3.1. МАРКШЕЙДЕРСКАЯ ГРАФИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Под термином «горная графическая маркшейдерская документация» подразумевают чертежи, составленные по результатам топографических, маркшейдерских и геологических съемок.
Маркшейдерская графическая документация состоит из следующих основных видов чертежей.

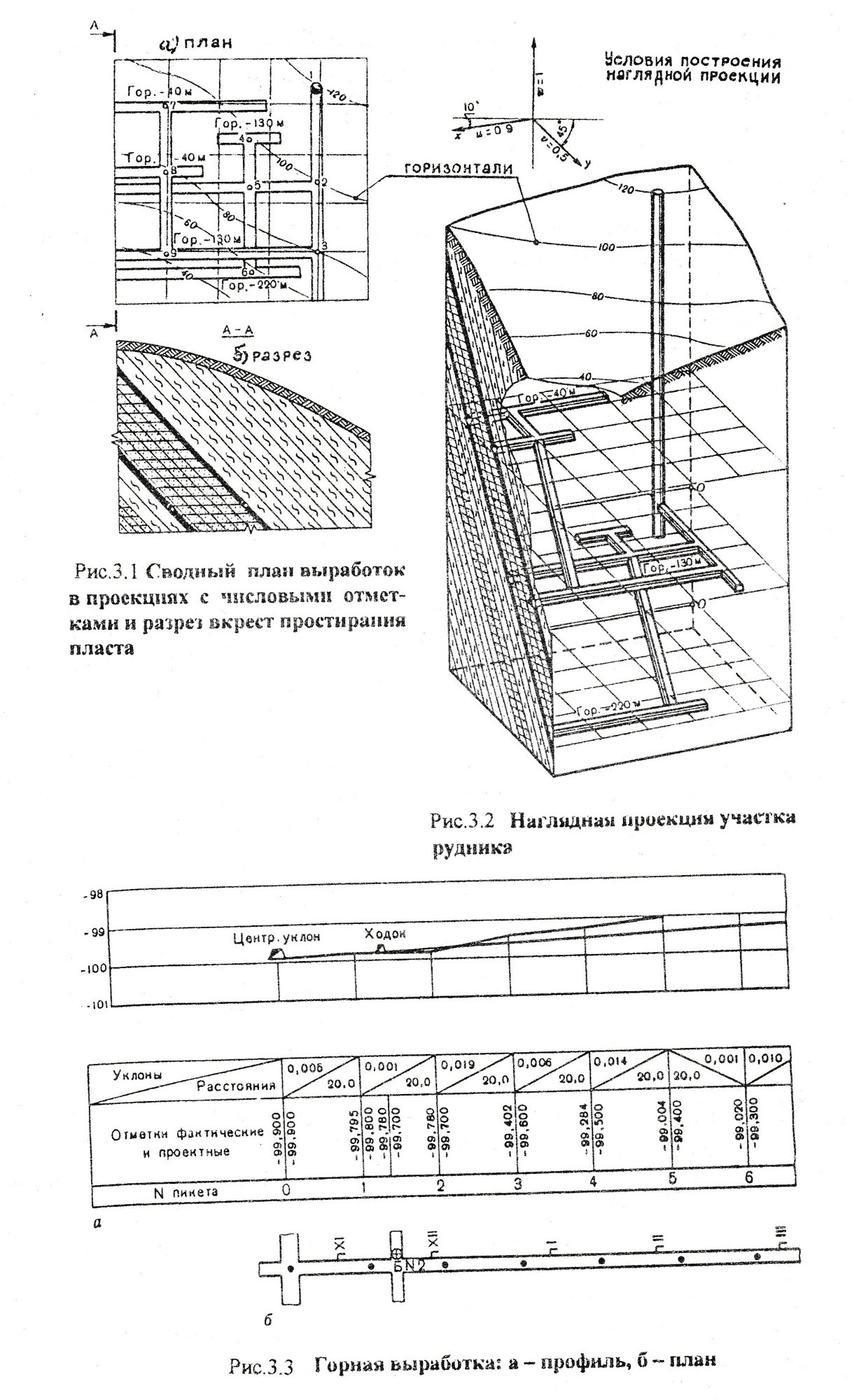

План - это уменьшенное изображение на бумаге объектов земной поверхности и горных выработок с указанием на них числовых отметок (координат z) отдельных точек, а также горизонталей изображаемой поверхности (рис. 3.1а). Горизонтали - это замкнутые кривые линии, имеющие одинаковую высоту (отметку) от уровенной поверхности.
В нашей стране за нулевую отметку, начало отсчета, принимают уровенную поверхность, проходящую через нуль кронштадского футштока (футштоки - это рейки, закрепляемые на берегах морей для наблюдения за уровнем воды) и совпадающую со средним уровнем Балтийского моря. С помощью горизонталей изображают рельеф земной поверхности, поверхности кровли и почвы залежей калийных солей и другие горно-геологические показатели.
Разрезы представляют собой изображение деталей объектов, расположенных в некоторой секущей плоскости. В состав маркшейдерских чертежей входят вертикальные и гори зонтальные разрезы, на которых изображают геологическое строение толщи горных пород и горные выработки. Вертикальные геологические разрезы строят по линиям разведочных и горно-эксплуатационных выработок, а также по направлениям простирания и вкрест простирания залежи (рис. 3.16).
Профили представляют собой чертежи, изображающие на данной вертикальной плоскости только лишь необходимые линии контура рассматриваемого объекта.
Профили строят для изображения характера изменения по высоте какой-либо поверхности, например, рельефа местности,

нижней границы наносов, почвы или кровли горной выработки в данном направлении. Профили в основном строят вдоль вытянутых объектов, например, оси откаточных путей и т. д. (рис. 3.3). Для более наглядного и резкого изображения изменения положения точек по высоте вертикальный масштаб профиля обычно принимают в 10 раз крупнее горизонтального.

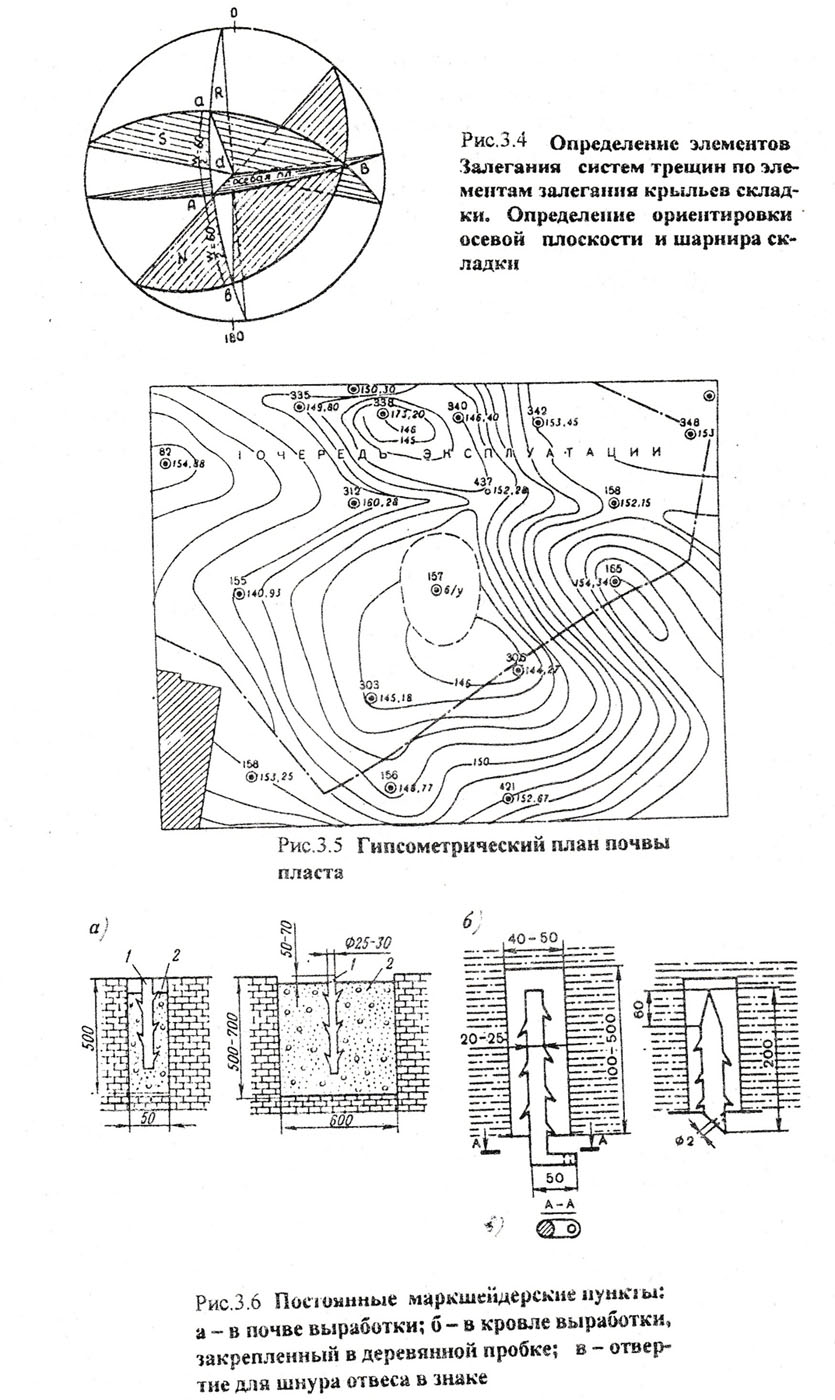

Проекция представляет собой чертежи, выполненные специальными методами с целью решения тех или иных конкретных производственных задач. Для наглядного изображения хитросплетений горных выработок (рис. 3.2) применяют аксонометрические, аффинные и векторные проекции. Определение угловых величин, необходимых для решения горно-геометрических задач, наиболее просто производят с помощью стереографических проекций (рис. 3.4).
Специальные чертежи - их выполняют с целью решения различных горно-геометрических задач: изображения
пространственного положения почвы (кровли) пласта (рис. 3.5), изменения мощности залежи, содержания полезных и вредных компонентов и др.
Все чертежи выполняются в масштабе. Масштаб показывает, во сколько раз объект на поверхности уменьшается при изображении его на чертеже. Масштаб изображается в виде дроби, у которой числитель - это единица, а знаменатель - это число, показывающее степень уменьшения объекта при изображении его на чертеже. Так, участку местности размером 100x100 м соответствует на чертеже площадка 50x50 см (в масштабе 1:200) или 1x1 см (в масштабе 1:10000).
Масштабы как разрезов, так и планов, принимают одинаковыми в горизонтальном и вертикальном направлениях.
Масштабы условно разделяются на крупные и мелкие. Чем меньше знаменатель численного масштаба, тем крупнее масштаб. Наиболее крупными масштабами планов и карт считаются масштабы от 1:500 до 1:10000, наиболее мелкими - от 1:50000 до 1:1000000.
Маркшейдерскую графическую документацию по характеру построения подразделяют на исходную и производную.
К исходной относятся планы земной поверхности и чертежи горных выработок (оригиналы, дубликаты, рабочие планы), которые по точности и полноте отображения объектов съемки соответствуют требованиям маркшейдерской инструкции.
Основой для составления исходных чертежей являются результаты съемки.
Исходные чертежи являются основой для составления всех маркшейдерско-геологических чертежей.



К производной документации относятся копии и репродукции с исходных чертежей, дополненные при необходимости специальным содержанием и предназначенные для решения текущих задач предприятия.
Исходную графическую документацию составляют на чертежной бумаге высшего качества, наклеенной на жесткую или мягкую основу, и на листах из недеформирующихся прозрачных синтетических материалов.
Производные чертежи выполняют на листах из прозрачных синтетических материалов, на бумажной натуральной кальке, светочувствительной бумаге и т. д.
