Все обозначения элементов на схеме рис. 2Л0 соответствуют ГОСТу, который
необходимо соблюдать.
Целью расчета является создание надежной, качественной и экономичной схемы
электроснабжения комплексов.
Расчет и выбор элементов схемы производится в следующей последовательности [
10]:
1. Составляется принципиальная схема электроснабжения, привязанная к
реальным горно-технологическим условиям местоположения РП, с указанием всех
длин кабелей.
2. Составляется перечень всех электрических приемников комплекса с указанием
установленной мощности и разбивкой на группы (табл. 2.5).
3. По суммарной установленной мощности комплекса определяется расчетная
нагрузка комплекса; по этой нагрузке из стандартного ряда КТП (табл. 2.6)
выбирается наиболее близкая по мощности.

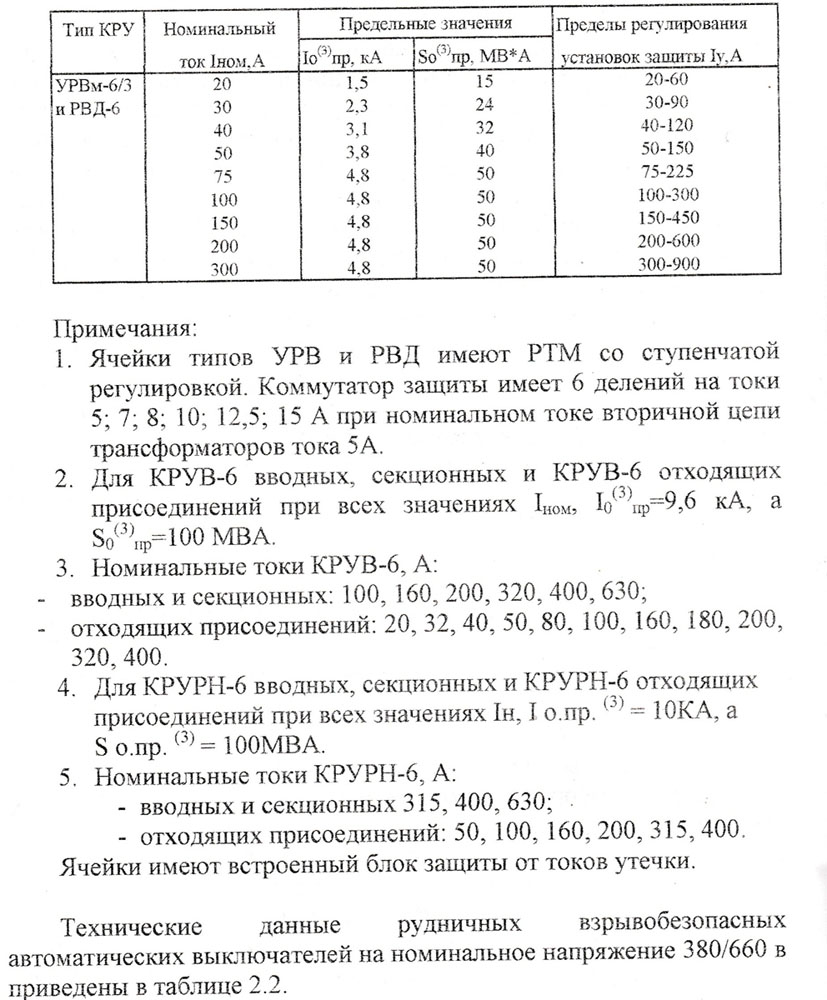

Технические данные рудничных КРУ на номинальное напряжение 6 Кв
Таблица 2.1
Тип
автоматичес
Тип
встроенного автома
Номиналь ный
ток
Предельная
коммутационная способность
Тип максималь
ной токовой
Уставки
срабатывания, А
кого
выключателя
тического
выключателя
1ном, А
(действующее
значение 1к.пр, А) при напряжениях
защиты (МТЗ)
регули
руемая
нерегули
руемая
380 В
660
в
Ху
1эмэ
АФВ-1А
АВМ-4У
200
19000
10000
РМТ
300-600
-
АФВ-2А
АВМ-4У
350
19000
10000
РМТ
600-1200
-
АФВ-3
АВМ-6У
500
19000
10000
РМТ
1000-2000
-
АВ-200ДО
А3732У
200
20000
18000
ПМЗ
400-1200
2500
АВ-320ДО
А3742У
350
23000
20000
1TM3
800-2400
4000
AB-315
А3732У
315
2300
20000
ПМЗ
800-2400
-
Примечание:
РМТ - расщепитель максимального тока; ПМЗ - максимально- токовая защита
разработки ВНИИВЭ [9]. Погрешность срабатывания на каждой установке не более
±15%.
Автоматические выключатели совместно с реле утечки защищают всю
присоединенную сеть от токов утечки.

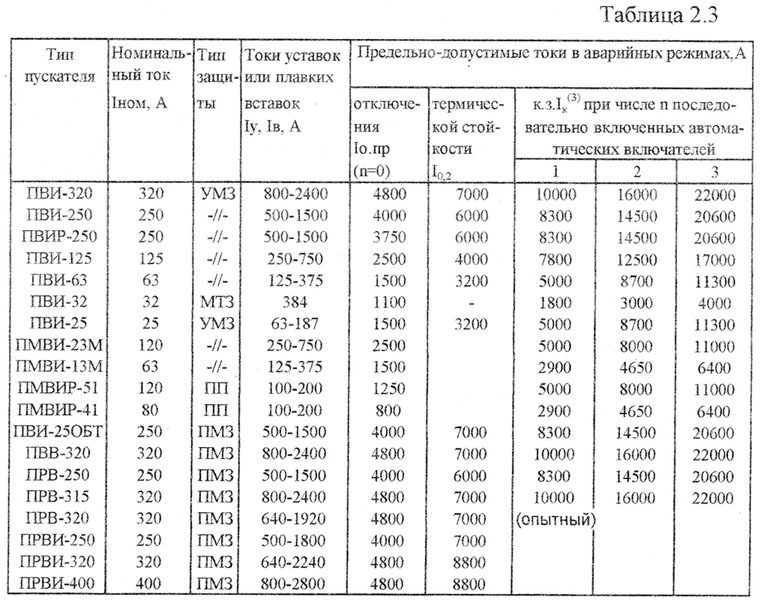

Технические данные рудничных взрывобезопасных магнитных пускателей на 660 В
Пускатели серии ПВИ имеют защиту от к.з., нулевую защиту, блокировку от
включения при наличии утечки в отходящем кабеле.
Продолжаем расчёт схемы электроснабжения.
1. Выбор необходимого сечения элементов кабельной сети производится в
следующем порядке:
- по допустимому нагреву при номинальных токах нагрузки;
- по экономической плотности тока;
- по условиям механической плотности.
По максимальному сечению принимают из стандартного ряда кабельных изделий
необходимую марку и сечение кабеля (табл. 2.4).
2. После принятия реальных кабельных изделий производится расчет токов к.д.
для характерных точек сети на высокой и низкой стороне. Такими точками
являются место установки защитно-пусковой аппаратуры и наиболее отдаленные
от этих аппаратов точки кабельных линий (зажимы токоприемников). Знание
значений максимальных (трехфазных) и минимальных (двухфазных) коротких
замыканий в характерных токах сети дает возможность:
- проверить принятые кабели на термическую стойкость от токов к.з.;
- выбрать марку и типоразмер защитно-пусковой аппаратуры;
- выбрать установку токовой защиты, встроенной в защитнопусковую аппаратуру.
3. Принятая кабельная сеть проверяется по потере напряжения в
нормальном режиме работы и в условиях пуска. При
“непрохождении” кабеля по потере напряжения необходимо перейти на

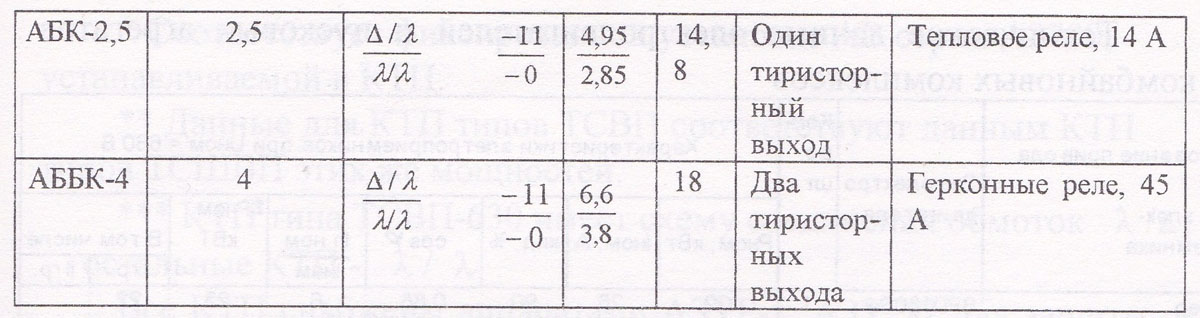

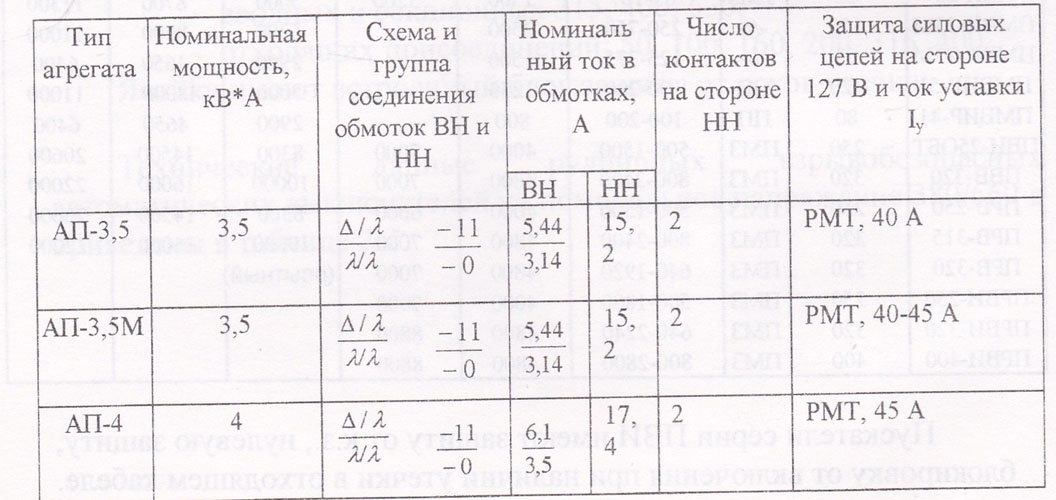

Технические данные
пусковых агрегатов серии АП и АБК (первичное UHOm=380/660
В, вторичное UHOM=133
В)
ближайшее большее
сечение и повторить проверочный расчет.
Таблица 2.4
Все пусковые агрегаты имеют реле защиты от утечек на низкой стороне.
Функциональные возможности некоторых видов оборудования систем
электроснабжения приведены в таблицах 2.8-2,10.
Как отмечалось ранее, пусковая и защитная аппаратура, используемая в
рудниках, имеет взрывобезопасное и искробезопасное исполнение.
Взрывобезоиасность аппаратуры обеспечивается прочностью сварного корпуса,
выполненного из листовой стали и с параметрами, регламентирующими зазоры
между подвижными и неподвижными частями корпуса. При взрыве объёма
воздушно-газовой смеси, заключённого в корпусе, последний не должен
деформироваться и образовывать трещин. Горячие газы, пройдя при взрыве под
высоким давлением через зазоры определённой величины и ширины, должны отдать
тепло корпусу и остыть настолько, что не смогут вызвать взрыв окружающей
среды.
Цепи дистанционного управления, конструктивно вынесенные вместе с пультом за
пределы взрывобезопасного корпуса, характеризуются искробезопасностью. Это
обеспечивается схемными и элементными решениями с тем, чтобы искры, которые
могут возникнуть в процессе нормальной эксплуатации и в аварийной ситуации,
с заданной вероятностью не были бы способны вызвать взрыв окружающей среды.
Цепи управления имеют также защиту от потери управляемости. При
неисправностях в цепях управления ( обрыв, замыкание ) включённый аппарат
автоматически отключается. Если аппарат был включён, то в этой ситуации не
произойдёт и его самопроизвольного включения.
Пусковая и защитная аппаратура постоянно совершенствуется
заводами-изготовителями. Обновляется её элементная база и изменяются схемные
решения, но функциональные возможности этой аппаратуры практически не
меняются. Не претерпевает изменений и методика расчёта схем
электроснабжения.

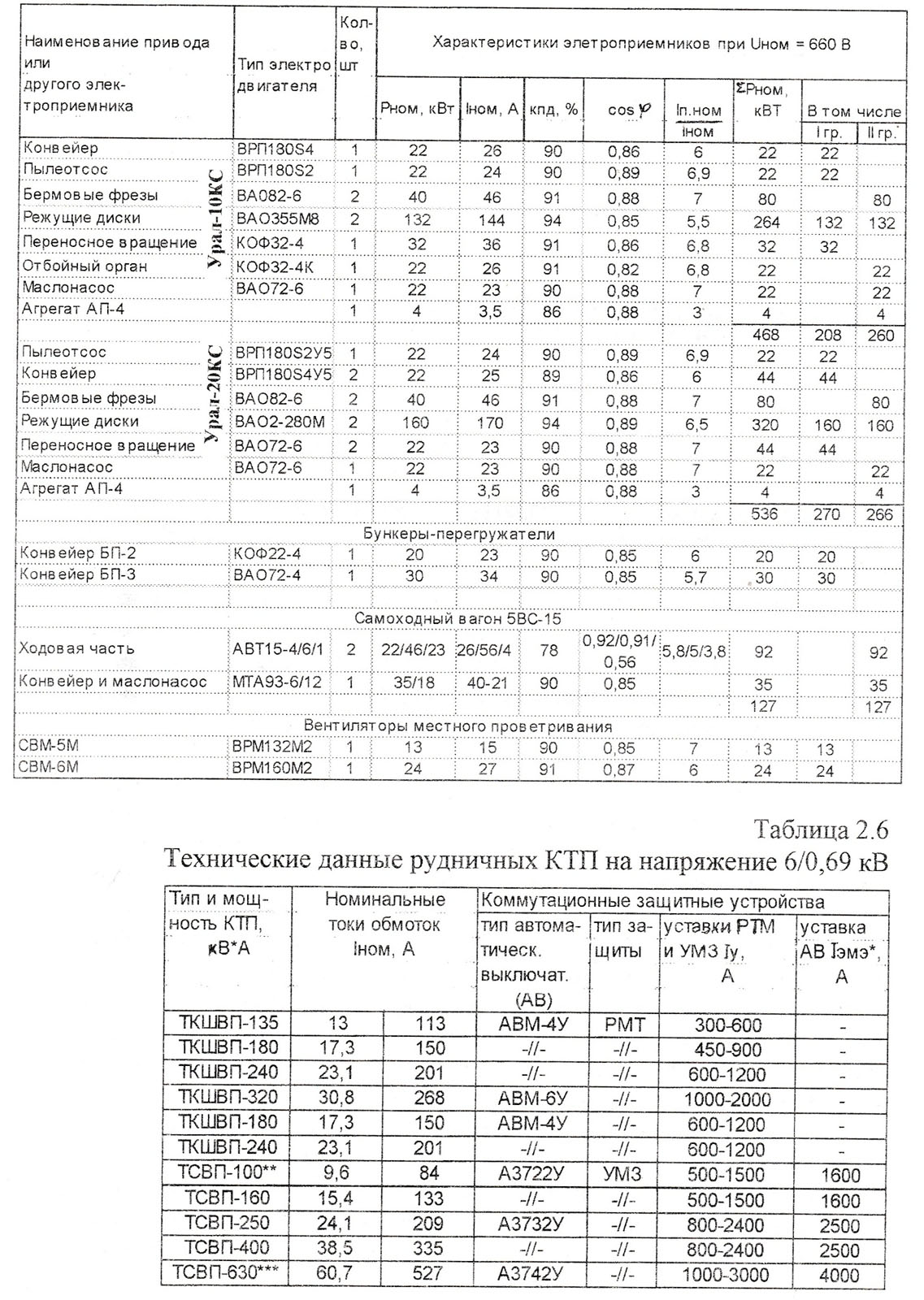

Таблица 2.5
Технические данные электродвигателей и пусковых агрегатов комбайновых
комплексов
* Соответствует фиксированной установке АВ серии АЗ700, устанавливаемой в
КТП.
** Данные для КТП типов ТСВП соответствуют данным КТП типов ТСИ1ВП этих же
мощностей.
*** КТП типа ТСВП-630 имеет схему соединения обмоток X /А , остальные КТП -
XIX.
Все КТП снабжены аппаратами АЗУР-1, АЗУР-2 для защиты от токов утечки на
низкой стороне. Серия ТСВП имеет тепловую защиту от перегрузок
трансформатора (термореле ТР-ЗМУТ), а ТСВП-630 - также газовую защиту.
КТП имеют встроенный блок защиты от токов утечек.
При необходимости применения двух КТП, последние могут быть запитаны одним
силовым кабелем от ячейки РВД-6. Запрещается паралелльное включение двух КТП.
Таблица 2.7
Стандартный ряд сечения рабочих жил некоторых типов кабелей
Марка
кабеля
Ин,
кВ
8ж, мм2
2,5
4,0
6
10
16
25
35
50
70
95
120
150
СБН-6
6
X
X
X
X
X
X
X
X
X
ЭВТ-6
6
X
X
X
ГРШЭ
до
1,2
Х
X
X
X
X
X
X
X
X
X
X
ЭВТ
ДО
1,2
X
X
X
X
X
X
X
X
СБН-6 - кабели трехжильные с
бумажной изоляцией в свинцовой оболочке.
ГРШЭ - кабели четырех и семижильные, гибкие экранированные с резиновой
оболочкой.
ЭВТ - кабели четырех и восьмижильные, полугибкие экранированные с
поливинилхлоридной изоляцией.
Таблица 2.8
Функциональные возможности комплектных распредустройств
Наименование функции
Тип
распредустройства
РВД-6
КРУВ-6
КРУРН-6
Оперативное дистанционное, местное и ручное включение и отключение
X
X
X
Возможность жесткой комплектации КРУ
X
X
X
Защита
от токов к.з.
X
X
X
Шунтирование МТЗ на период пуска асинхронных двигателей*
X
-
-
Защита
от перегрузки с выдержкой времени*
-
X
X
Защита
от однофазных замыканий на землю*
-
X* *
X
Блокировочное реле утечки (БРУ)*
X
X
X
Защита
минимального напряжения (нулевая защита)
X
X
X
Защита
от потери управляемости при обрыве или замыкании цепи дистанционного
управления
X
X
X
Однократная АПВ или АВР
-
X
X
Измерение тока и напряжения в силовых цепях
X
X
X
Сигнализация о включенном и отключенном положении выключателя:
местная
-
X
X
дистанционная
X
X
X
Сигнализация о срабатывании:
МТЗ
-
X
X
аварийной блокировки схемы включения
.
X
X
защиты
от перегрузки*
-
-
X
защиты
от однофазных замыканий на землю*
-
-
X
БРУ*
X
X
X
Закорачивание отходящей линии при отключении разъединителя*
X
X
X
Заземление отходящей линии при отключении разъединителя*
-
X
X
Функциональная проверка:
исправности БРУ*
X
X
X
защиты
от однофазных замыканий на землю*
-
-
X
защиты
от токов к.з.*
-
X
X
Возможность:
вывода
из работы (при необходимости) минимальной защиты
X
X
подключения внешних дополнительных защитных устройств
X
X
X
блокировки АПВ и АВР присоединений, отключенных защитой от
сверхтоков
.
X
X
* По спецзаказу.
**Только в шкафах отходящих присоединений.
Функции, обеспечиваемые электрическими схемами выключателей серии АФВ, АВ.
