2.5. ЭЛЕКТРОСНАБЖЕНИЕ ПРОХОДЧЕСКО-ОЧИСТНЫХ КОМПЛЕКСОВ

В состав комбайновою проходческо-очистного комплекса для выполнения всех необходимых технологических операций по выемке руды входят следующие машины:
- комбайн «Урал-1О А» или «У рал-20 А»;
- бункер-перегружатель БП-3 (БП-2);
- самоходный вагон 5 ВС-15;
- пусковой агрегат АП-4 для питания осветительной сети;
- вентилятор местного проветривания СВМ-5.

2.5.1. СХЕМА ЭЛЕКТРОСНАБЖЕНИЯ КОМБАЙНОВОГО КОМПЛЕКСА

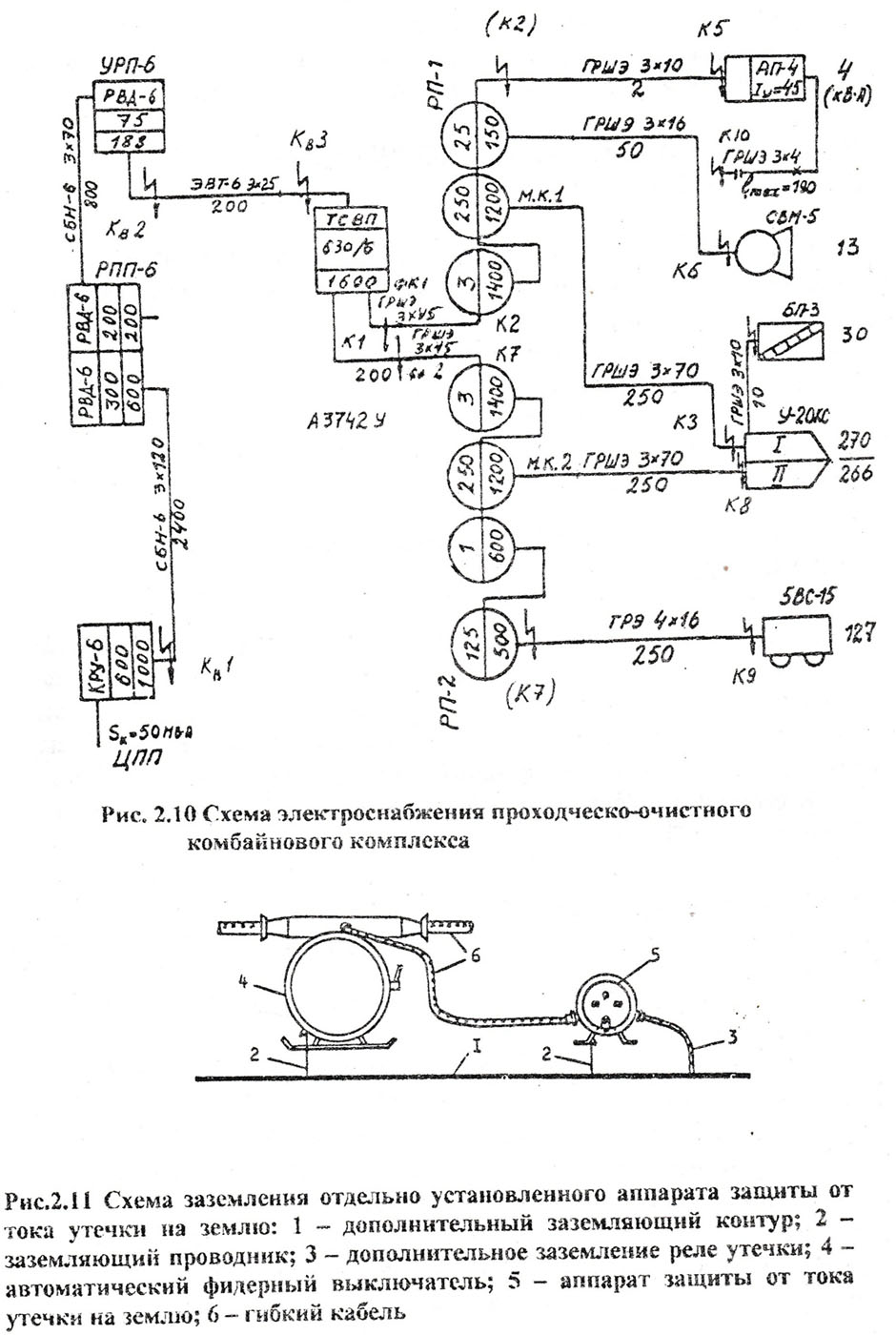

На калийных рудникам приняты две схемы электроснабжения комбайнового комплекса: с использованием одной или двух комплектных передвижные трансформаторных подстанций (КТП). На рис. 2.10 приведена принципиальная схема электроснабжения комплекса с комбайном «Урал~20КС» при питании от одной КТП.
Компоновка защитно-пусковой аппаратуры, ее выбор, длины силовых кабелей, их марки и сечения рабочих жил приняты на основе многолетней практики эксплуатации комбайновых комплексов на калийных рудниках.
Примеры установки и заземления электрооборудования участка приведены на рис. 2.9 и 2.11.
Схема на рис. 2.10 представлена высоковольтной (6 кВ) и низковольтной (660 В) питающими сетями.
Высоковольтная сеть включает бронированные кабели СБН-6 различного сечения, соединяющие РПП-6 и УРП-6 с ЦПП и полугибкий кабель ЭВТ-6, питающий КТП участка.
В случае необходимости компенсации реактивной мощности и поддержания тем самым напряжения питающей сети на номинальном уровне при резких изменениях нагрузки могут применяться рудничные высоковольтные конденсаторные установки типа УКРВ-6,3 ( на схеме не показаны ).
Низковольтная сеть электроснабжения представлена двумя распредпунктами PII-1 и РП-2 и гибкими низковольтными кабелями

ГРШЭ и ГРЭ различного сечения, соединяющими PП с КТП и все электроприемники комплекса с защитно-пусковой аппаратурой распредпунктов.
Разделение РП на две части РП1 и РП2 предопределено схемным разделением электроприемников самого комбайна на две группы, что вынуждает питать комбайн по двум магистральным кабелям (м.к.1 и м.к.2). Соответственно и обе части РП питаются раздельно от КТП по двум фидерным кабелям (ф.к.1 и ф.к.2) и защищены своими фидерными автоматическими выключателями АФВ-3. Элекгроприемники, входящие в состав комплекса, защищены магнитными пускателями серии ПВИ различного типоразмера. Пускатель ПВИ-125, питающий самоходный вагон 5ВС-15, защищен дополнительно фидерным автоматом АФВ-1 с целью расширения зоны защиты. На всех аппаратах, имеющих устройство токовой защиты, указаны уставки такой защиты (А).
Каждое изменение какого-либо параметра в реальной схеме электроснабжения комплекса (участка) подтверждается необходимыми расчетами и наносится на схему.
Все элементы системы электроснабжения выбраны или рассчитаны в соответствии с инструкцией, разработанной для калийных рудников [10].
