2.5.3 ПРЕДЕЛЬНО-ДОПУСТИМЫЕ ДЛИНЫ ПИТАЮЩИХ КАБЕЛЕЙ ПО УСЛОВИЯМ ЗАЩИТЫ ОТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

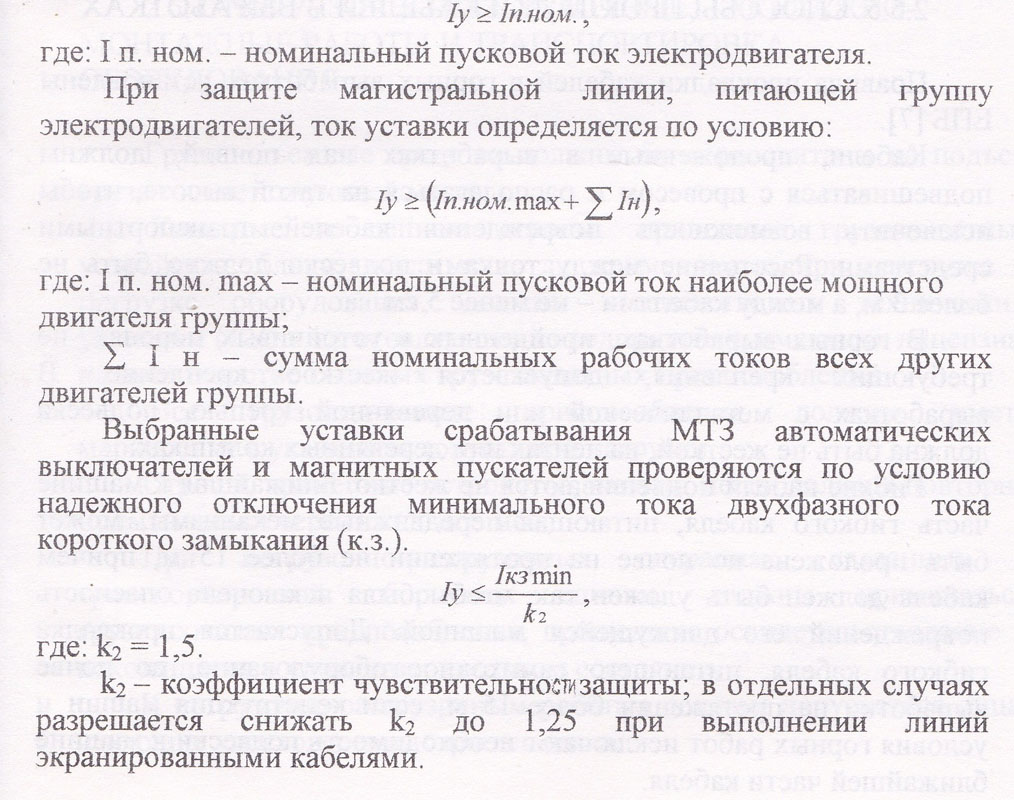

Токи уставки максимально-токовой защиты (МТЗ)
низковольтной аппаратуры выбираются по двум условиям:
1. МТЗ не должна срабатывать при наибольших рабочих токах;
2. МТЗ должна надежно отключать минимальный ток двухфазного короткого замыкания.
При защите ответвлений к электродвигателям ток уставки выбирается по условию:



Условие по соблюдению значения к2 ограничивает длину питающих кабелей, что исключает возможность возникновения ситуации, при которой минимальные токи к.з. были бы не способны отключить МТЗ при правильно выбранной по условиям пуска уставки тока.
Заводские инструкции по эксплуатации комбайнов «У рал-20 А», «Урал-10 А» гарантируют надежную работу комбайнов по условиям пуска (снижение напряжения не более чем до 0,85-0,9 UH) и по надежной защите от токов к.з. при длине питающих кабелей с сечением рабочих жил 95 мм , не превышающей 340-350 м.
В каждом конкретном случае выбранные длины кабелей необходимо подтвердить детальным расчетом, учитывающим влияние высоковольтной стороны линии, мощность передвижных трансформаторов на формирование расчетного сопротивления кабельной сети [10].
Максимальные длины кабелей напряжением 127 В для ручных электросверл при питании их от пусковых агрегатов различных типов легко определить, т. к, последние имеют постоянную уставку МТЗ. При сечении 4 и 6 мм2 предельные длины кабеля при их питании ог АП-3,5 или АП-4 равны, соответственно, 190 и 280 м [10].
