1.10. ЭНЕРГОСНАБЖЕНИЕ


Калийные рудники, как и в целом предприятия по добыче и переработке калийных удобрений - рудоуправления, относятся к потребителям электроэнергии большой мощности. Их электроснабжение осуществляется от подстанций глубокого ввода
напряжением 110/6 кВ. Мощность головных трансформаторов составляет от 25 до 63 мВА. Напряжение для подземных электроприёмников равно 6 и 10 кВ. Рабочее напряжение для подземных машин и механизмов имеет величину 660 и 1140 В. Для ручного инструмента оно составляет 220, 127 и 36 В ,
Принципиальная схема электроснабжения рудоуправления приведена на рис. 1.21.
Из рисунка видно, что электроснабжение поверхностного и подземного технологических комплексов осуществляется от главной поверхностной подстанции (ГПП), расположенной на территории предприятия. Часть потребителей горнорудных предприятий относится к первой категории и поэтому питание осуществляется от двух независимых источников.
Два мощных силовых понизительных трансформатора ГПП напряжением 110/6 кВ типа ТРДН-40000-110/6 мощностью в 40000 кВА с расщепленными вторичными обмотками получают питание по высоковольтным линиям электропередач (ЛЭП) от близлежащих ГРЭС (например, Яйвинской ГРЭС) или от районных распределительных или трансформаторных подстанций энергосистемы.
В табл. 1.2 приведены типы силовых трансформаторов, установленных на ГПП некоторых рудников.



Таблица 1.2.

Название рудника

Тип трансформатора

БКПРУ-2

ТДН 31500-110/6

БКПРУ-3

ТРДН 40000-110/6

БКПРУ-4

ТРФН 25000-110/6

СКПРУ-2

ТРДН 32000-110/6





Каждая из вторичных обмоток трансформаторов через реакторы РБА-10-2500-12 и вводные высоковольтные ячейки с масляными выключателями присоединена к секциям шин 1, 2, 3, 4 (рис. 1.21). Секции 1, 2 и 3, 4, соответственно, соединены секционными выключателями (СМВ). В нормальном режиме СВМ отключены, т.е. секции шин 1, 2 и 3, 4 рассоединены. При исчезновении напряжения на одной из секций шин ГПП секционный выключатель СВМ должен быть включен средствами подстанционной автоматики или вручную, что восстановит питание обесточенной секции.
Реакторы РБА, (Реактор Бетонный с Алюминиевыми обмотками) являются индуктивными сопротивлениями и служат ограничителями токов короткого замыкания на шинах ГПП. Это позволяет установить на ГПП коммутационную аппаратуру с меньшими допустимыми

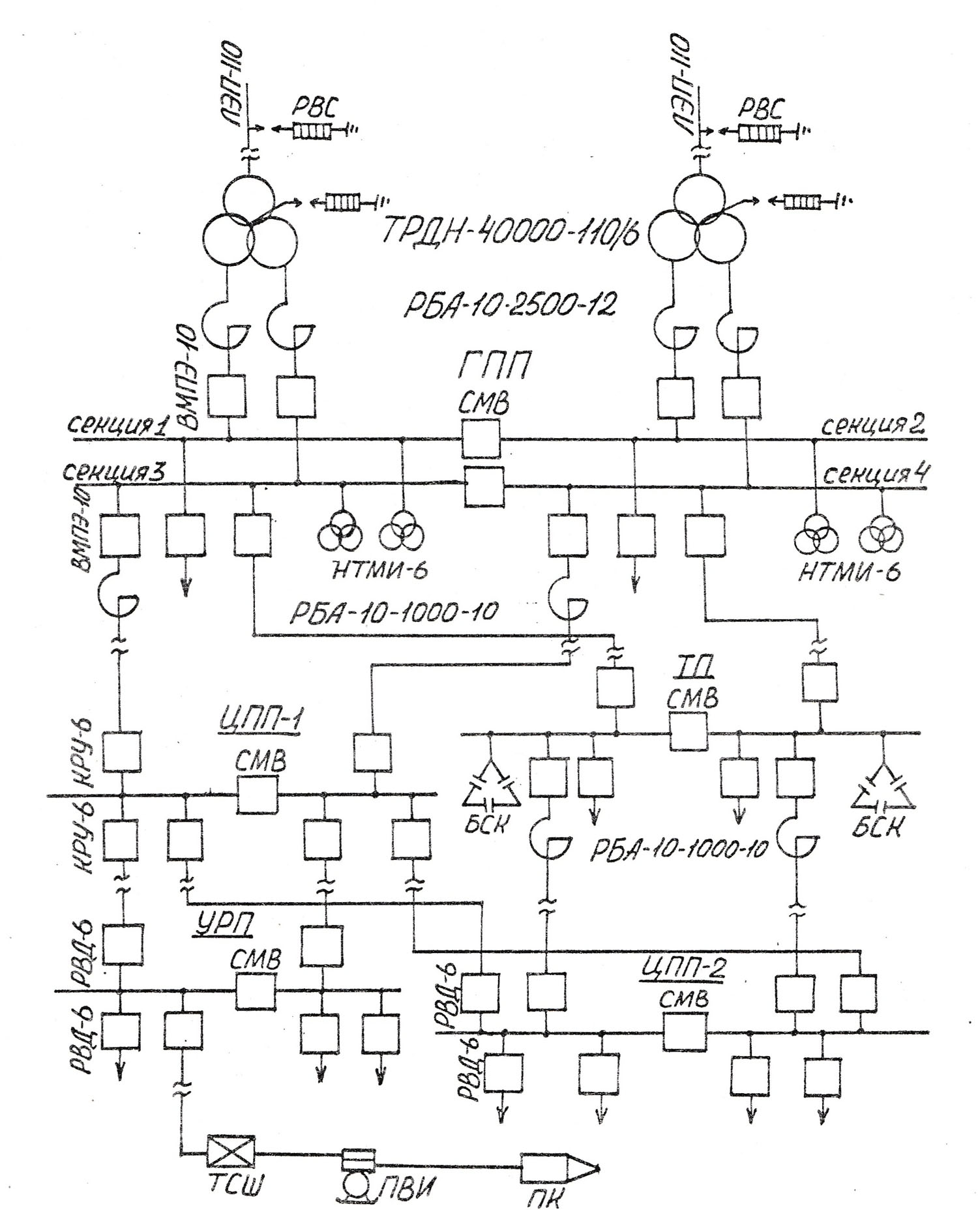

Рис 1.21 Схеме электроснабжения рудоуправления






мощностями короткого замыкания, с меньшими габаритами и меньшей стоимости. Одновременно уменьшается падение напряжения на шинах ГПТ1 при коротком замыкании на шинах или отходящих линиях. Высоковольтные ЛЭП, высокая, а иногда и низкая стороны силовых трансформаторов защищены высоковольтными разрядниками типа РВС от внешних (атмосферных) перенапряжений. В ряде случаев на старых ПИТ можно видеть разрядники, присоединенные к секциям шин подстанций для защиты от внутренних (коммутационных) перенапряжений.
К секциям шин через высоковольтные ячейки присоединены все отходящие от ГПП кабельные линии. На одной ГПП применяются высоковольтные ячейки с масляными выключателями одного типа (ВЭМП-10, ВМП-10, ВМГ-Ю).
Электрические нагрузки на секции шин ГПП формируются более или менее равномерно. Для рационального распределения электроэнергии на территории предприятия располагается целый ряд распределительных и трансформаторных подстанций (РП и ТП), а в самом руднике - одна или несколько центральных подземных подстанций (ЦПП). Исключением является БКПРУ-1, которое не имеет своей ГПП, т.к. ввиду близкого расположения от ТЭЦ-10 все трансформаторные (ТП) и распределительные (РП) подстанции получают питание непосредственно от генераторных шин ТЭУ напряжением 6,0 кВ.
К шинам подстанций присоединены измерительные трансформаторы напряжения (НТМИ-6, НТМК-6, НОМ-6) для питания измерительных цепей. Токовые линии измерительных цепей запитаны от трансформаторов тока различных типов, встроенных в каждую высоковольтную ячейку.
К шинам подстанций могут быть подсоединены батареи статических конденсаторов (БСК), используемые для улучшения коэффициента мощности (coscp или tgcp), а, следовательно, поддержания напряжения сети на номинальном уровне.
Необходимая мощность БСК и размещение их на территории предприятия определяется расчетом.
От ГПП непосредственно или через промежуточную ТП или РП напряжение подается на ЦПП (центральную подземную подстанцию), которых может быть несколько. Ввод электроэнергии в рудник производится по нескольким сфазированным кабелям сечением 3x150, 3x120 или 3x95, проложенным по одному из стволов. Эти кабели представляют по своей сути мощные медные шины, соединяющие ГПП с ЦПП.
В качестве стволовых используются специальные кабели типа ЦСБН-6, ЦСКН-6, с нестекающей массой, предназначенные для работы в вертикальных выработках. В подземных условиях допускается использование кабелей только с медными жилами (например, СБН-6 3x25, 3x35, 3x50 и т.д.).
Все кабели, идущие на ЦПП, реактированы, т.е. присоединены к реакторам РБА для ограничения мощности короткого замыкания на шинах ЦПП до допустимой нормы (до 50 MBA - на старых предприятиях, до 100 MBA - на новых рудниках).
Электрические схемы ЦПП, расположенных недалеко от стволов, повторяют схему ГТ1П. Вводные, секционные и линейные ячейки на ЦПП одного типа (КРУ-6, КРУРН-6). Иногда ЦПП связаны между собой кабельными линиями.
От ЦПП по радиальной, последовательной или комбинированной схеме питаются многочисленные УРП (участковые распредел ительные подстанции).
УРП оборудованы взрывобезопасными высоковольтными ячейками типа РВД-6, КРУВ-6, используемыми и как вводные и секционные ячейки.
От ячеек КРУВ-6 и др., имеющих встроенную защиту от токов короткого замыкания, однофазного замыкания на землю, получают питание передвижные сухие трансформаторные подстанции типа ТКШВП-6/0,66, ТСВП-6/0,66 различной мощности. Передвижные трансформаторы располагаются по возможности ближе к потребителю электроэнергии, что обеспечивает высокий уровень напряжения на зажимах электродвигателей горных машин, обеспечивая их надежную работу и высокую производительность.
Непосредственно к потребителю электроэнергия подается по гибким резиновым экранированным или обычным кабелям различного сечения и конструкции напряжением 660 В.
Из общего стандартного ряда кабельных изделий наиболее широко используются кабели с сечением рабочих жил в 4, 6, 10, 16, 25, 35, 50, 70, 95, 120 и 150 ми2.
Кроме электроэнергии на калийных предприятиях при производстве работ, в основном на поверхностном комплексе, используется пневматическа! энергия. Сжатый воздух поступает на фабрики с компрессорных установок, располагаемых на поверхности в здании компрессорной.
Снабжение производственных помещений тепловой энергией осуществляется с котельных, которые в ряде случаев, например на БКПРУ-4, располагаются на территории рудоуправления.
