Основные приспособления, применяемые при работах на контактной сети

В процессе монтажа, эксплуатации и ремонта контактной сети применяется большое число различных механизмов и приспособлений для выполнения тех или иных работ. Основные механизмы и некоторые приспособления, устанавливаемые на платформах монтажных поездов и на дрезинах ДМ, а также монтажные и изолированные съемные вышки, описаны в главах по монтажу и эксплуатации контактной сети. Поэтому в настоящей главе даны краткие описания только переносных приспособлений, наиболее часто применяемых при монтаже, эксплуатации и ремонте контактной сети.

При работах, связанных с натяжением проводов, широко используют полиспасты (рис. 145), имеющие грузоподъемность от 0,5 до

2 Т. Каждый полиспаст комплектуют двумя обоймами и пеньковым канатом. Допускаемые нагрузки на блочные обоймы и полиспасты с пеньковыми канатами (по ГОСТ 2195—43) приведены в табл. 15.

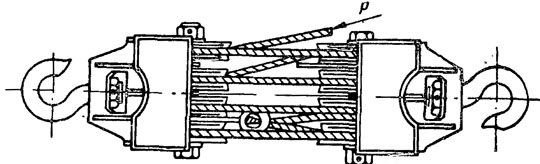

Рис. 145. Полиспаст на 2 Т

Таблица 15

Испытывают блоки и полиспасты нагрузкой, равной 1,25 номинальной, в течение 10 мин

периодичность испытания 1 раз в год.

Для подтягивания контактного провода при монтаже фиксаторов и регулировании выносов на кривых участках пути применяют приспособление, показанное на рис. 146. Приспособление представляет собой ручную лебедку типа ПБ, к щеке которой приварена струбцина 1, состоящая из подушки и скобы с зажимным винтом 2, имеющим рукоятку. При помощи скобы с зажимным винтом оно легко крепится к стержню фиксатора. Приспособление рассчитано на нагрузку до 400 кГ и имеет стопорное устройство, включаемое нажатием кнопки 3 при одновременном придерживании рукоятки 4.

Рис. 146. Приспособление для подтягивания контактного провода

Условия испытания и их периодичность такие же, как и для полиспастов .

Для поднятия тяжелых грузов (установка стальных опор и т. д.) используют различные лебедки грузоподъемностью от 0,5 до 3 Т

Для обжатия трубчатых соединителей, при помощи которых осуществляют стыкование медных и алюминиевых проводов, применяют клещи, описанные в главе I (см. рис. 9).

При стыковании и натяжении тросов и контактных проводов применяют в основном 2 вида приспособлений: натяжные само-захватывающие зажимы (рис. 147) и крюковые зажимы (рис. 148). Натяжной самозахватывающий зажим предназначен для передачи нагрузки до 2000 кГ на медные, стальные и алюминиевые провода контактной сети сечением от 50 до 185 мм2.

При приемке натяжного зажима проверяют легкость хода барашка по откидному болту, нет ли заеданий в местах соединения подвижной и неподвижной щек. Зажим со стальным тросом испытывают приложением двойной нагрузки (4 000 кГ). После снятия нагрузки проверяют целость насечки вкладышей, нет ли остаточных деформаций в деталях зажима, а также следов проскальзывания по тросу. Крюковой зажим применяют при анкеровке контактных проводов. Периодичность испытаний натяжных и крюковых зажимов
1 раз в 6 месяцев, а периодичность осмотров 1 раз в 3 месяца.

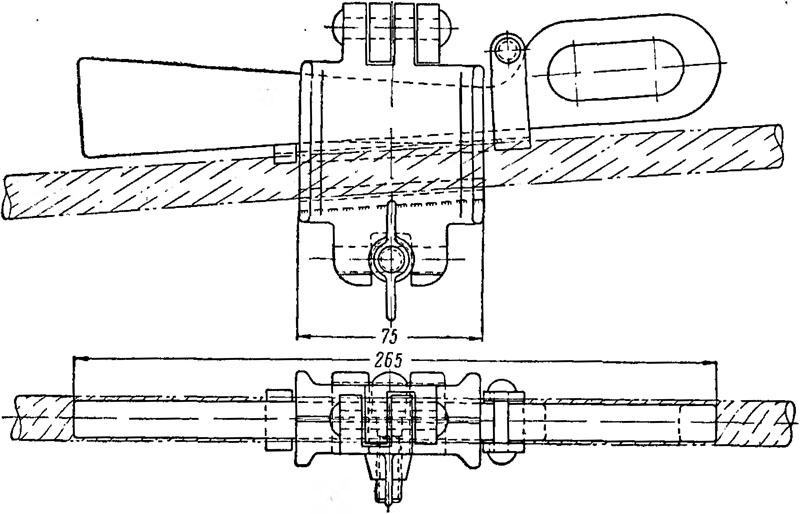

Рис. 147. Натяжной самозахватывающий зажим

Рис. 148. Крюковой зажим
