Осветительная и сигнализирующая аппаратура экскаваторов

 Для освещения места работ устанавливают два или три прожектора или фары. Внутри кабину экскаватора освещают плафонами. Для предупреждения обслуживающего персонала о начале работы и в других случаях применяют звуковые электрические сигналы.

В сигнале вибрационного типа (рис. 231) постоянного тока мембрана 7 стержнем 11 плотно соединена с якорем 6 и резонатором 8. Включают сигнал нажатием на кнопку 5, при этом цепь звукового сигнала замыкается.

Путь тока в цепи сигнала следующий: минус аккумуляторной батареи 12 — масса — контакты кнопки 5 сигнала — обмотка электромагнита 2 — неподвижная пластина 13 вибратора — контакты 9 и 10 вибратора — провод 1 — плюс аккумуляторной батареи. Под действием магнитного поля сердечника якорь 6 притягивается к сердечнику и стержень 11 мембраны размыкает контакты 9 и 10. Ток в цепи звукового сигнала прерывается и благодаря упругости мембраны 7 якорь 6 становится в первоначальное положение, замыкая контакты вибратора. Затем процесс повторяется в той же последовательности. Колебания якоря 6 с мембраной 7 создают колебания звуковой частоты — сигнал подан.

Во время размыкания контактов вибратора в обмотке электромагнита возникает ток размыкания, между контактами проскакивает искра. Для уменьшения искрения параллельно контактам 9 и 10 вибратора подключен конденсатор 3.

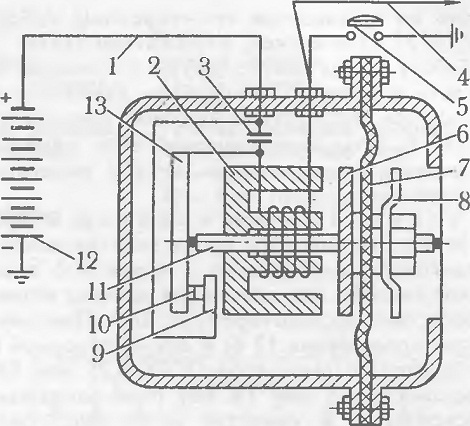

231 Схема звукового сигнала:

1 — провод,

2 — электромагнит,

3 — конденсатор,

4—провод к кнопке сигнала

прицела,

5 — кнопка сигнала,

6 — якорь,

7 — мембрана,

8 — резонатор,

9 и 10 — контакты вибратора,

11 —стержень мембраны,

12 — аккумуляторная батарея,

13 —пластина вибратора
