Защитная аппаратура экскаваторов

 Для отключения электрической цепи при коротком замыкании проводов применяют плавкие и термобиметаллические предохранители.

Плавкие предохранители (рис. 230, а) на номинальную силу тока 10 А включены в цепь контрольных приборов, звукового сигнала и заднего фонаря, которые, кроме того, защищены термобиметаллическим предохранителем центрального переключателя.

Плавкие предохранители объединены в блоки, в каждом из которых сделана самостоятельная вставка, рассчитанная на определенную силу тока. Блок предохранителей состоит из основания 7, изоляционной пластины 2 с тремя парами клемм 3, которые имеют латунные зажимы 5. В зажимы каждой пары установлены текстолитовые вставки 6. между которыми закрепляется плавкая вставка — медная луженая проволока. Во вставке, рассчитанной на номинальный ток 10 А, применяют проволоку диаметром 0,26 а на номинальный ток 20 А — 0,37 мм.

Термобиметаллический предохранитель (рис. 230, б) представляет собой помещенную в карболитовый корпус упругую выпуклую биметаллическую пластину 10 с двумя контактами, которая прижимается к контактам 11 наружных зажимов 14. При прохождении тока более 20 А пластина 10 нагревается и резко, со щелчком, поворачивается вверх (показано пунктиром), размыкая цепь. После устранения замыкания предохранитель включают, нажимая на кнопку 8. Предохранитель регулируют при ремонте на требуемый ток винтом 12.

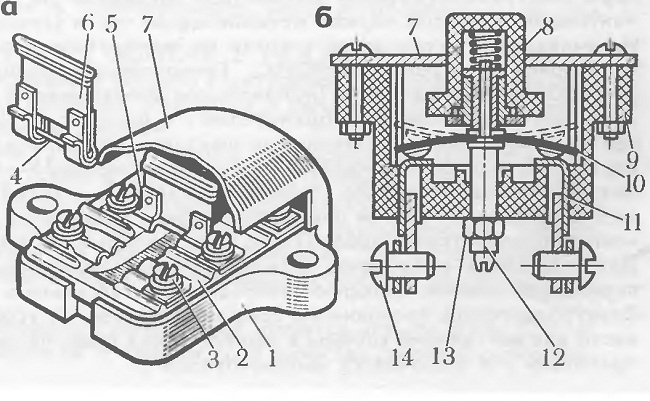

230 Плавкие (а) и термо-биме-таллический (6) предохранители:

1 — основание,

2 — изоляционная пластина,

3 — клемма,

4 — проволока,

5 — латунный зажим,

6 — текстолитовая вставка,

7 — крышка,

8 — кнопка,

9 — карболитовый корпус,

10 — биметаллическая пластина с контактами,

11 — контакт,

12 — винт,

13 — контргайка,

14 — зажим
