Экскаватор ЭО-4321 - часть 11

Передний мост экскаватора ЭО-4321  (рис. 223) характерен тем, что передние колеса одновременно являются и ведущими, и управляемыми. К балке 8 переднего моста крепят гидромоторы 9 и шаровые опоры 12. К шаровым опорам 12 на конических подшипниках крепят поворотные кулаки 7 с поворотными цапфами 6. На цапфах 6 монтируют ступицы колес

с планетарными редукторами, полностью унифицированными с редукторами задних колес.

Переключение с пониженной передачи на повышенную осуществляют вручную с помощью муфты 3. Передача усилия от гидромотора 9 на колеса передается полуосью 1 через шарнир 13 равной угловой скорости к крышке ступицы 4 (прямая передача) или к ступичному редуктору (пониженная передача).

На балке переднего моста на кронштейне установлен рычаг продольной тяги, приводимый в движение гидроцилиндром 11 управления. Система управления колесами (гидроцилиндр, рычаг, рулевая трапеция) обеспечивает поворот экскаватора с внутренним минимальным радиусом 7,3 м.

Редуктор смазывается маслом, заливаемым в полость ступицы через отверстие 5. Уровень смазки контролируют через отверстие 2, которое устанавливают в нижнее положение поворотом колеса.

Отличительной особенностью ходового устройства экскаватора ЭО-4321 является выполнение привода колес по схеме мотор — колесо, что исключает громоздкие промежуточные звенья механического привода, а мощность гидромотора реализуется непосредственно на колесе.

Конструкция заднего правого колеса показана на рис. 224. Движение от гидромотора передается через полуось 7 разгруженного типа крышке 6, жестко связанной со ступицей колеса (прямая передача), или через ступичный планетарный редуктор (пониженная передача). Прямую передачу на пониженную переключают с помощью гидроцилиндра 13, механизма 12 переключения и подвижной полуоси. Вращение колес передается по схеме: солнечная шестерня 9 — водило 10 колеса (повышенная передача) или шестерня 9— сателлиты 4 с коронной шестерней 3 — водило 10 колеса (пониженная передача). В механизме переключения предусмотрен палец, фиксирующий нейтральное положение редуктора. К ступице 2 крепят колесо дисками 5 и шкив 1 тормоза колодочного типа.

Редуктор смазывается маслом, заливаемым в полость ступицы через отверстие 11. Уровень смазки контролируют через отверстие 8, которое устанавливают поворотом колеса на 10—30 мм ниже горизонтальной линии. Заднее левое колесо по конструкции аналогично с правым.

При менение описанной конструкции ходового устройства позволяет получить большой диапазон регулирования скоростей хода (от 1 до 20 км/ч) и тяговых характеристик, создающих высокую степень проходимости машины.

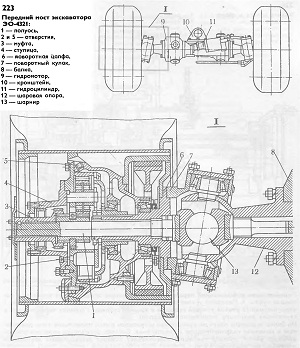

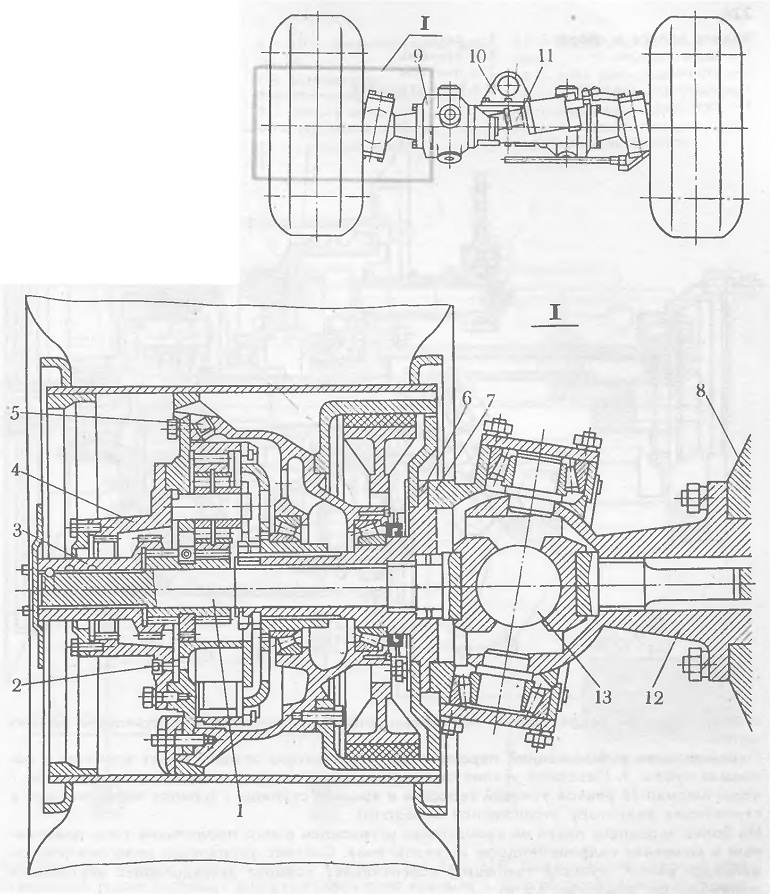

223 Передний мост экскаватора ЭО-4321:
1 — полуось,
2 и 5 — отверстия,
3 — муфта,
4 — ступица,
6 — поворотная Цапфа,
7 — поворотный кулак,
8 — балка,

9 — гидромотор,

10— кронштейн,

11 — гидроцилиндр,

12 — шаровая опора,

13 — шарнир

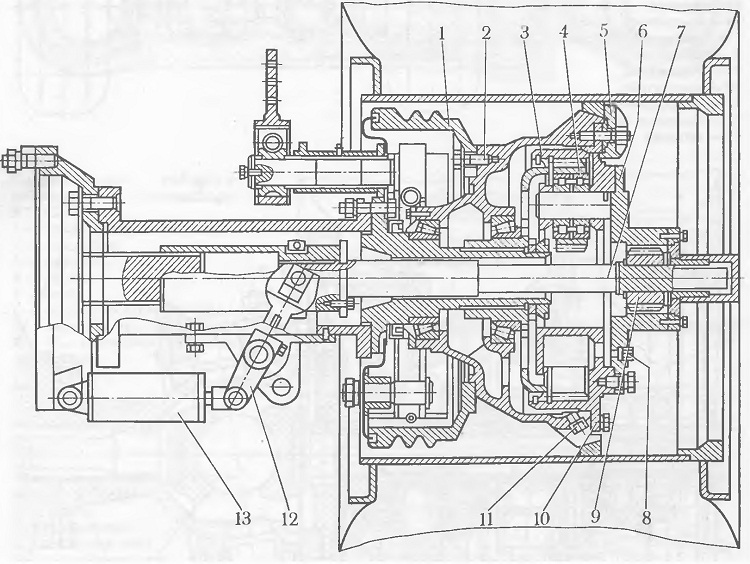

224 Заднее колесо в сборе:

1 — шкив тормоза,

2 — ступица,

3 — коронная шестерня,

4 — сателлит,
5 — диск,

6 — крышка,

7 — полуось,

8 и 11 —отверстия,
9 — солнечная шестерня,

10 — водило колеса,

12 — механизм переключения,

13 — гидроцилиндр
