Отличительным признаком конусного колодочного фрикционного механизма являются конические рабочие поверхности трения на шкиве и фрикционных колодках. В зависимости от числа рабочих поверхностей конусные фрикционные механизмы могут быть одно- или двухконусными.

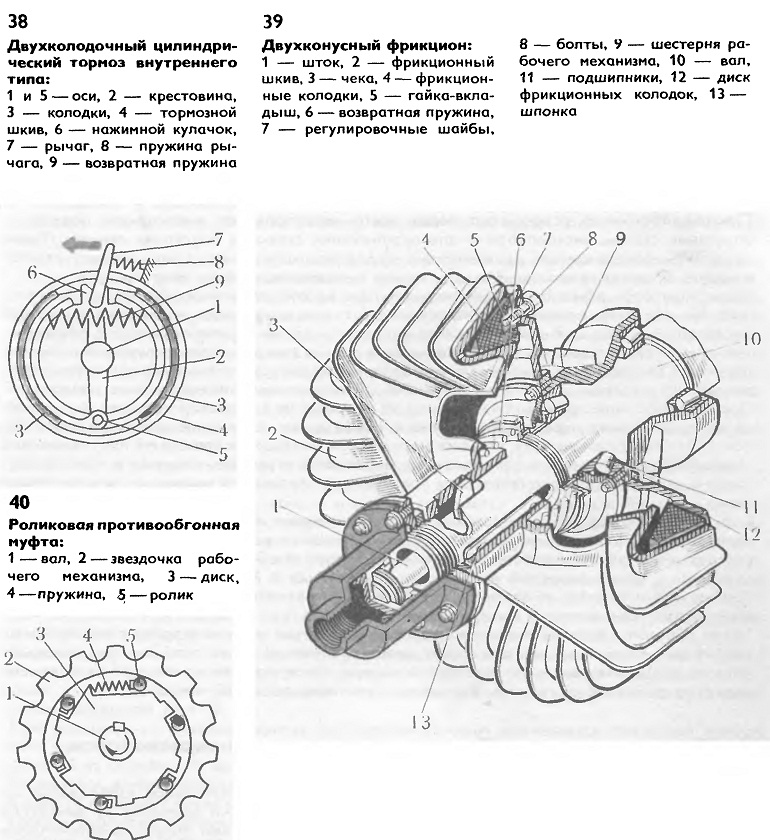

Конусные фрикционные колодки спрессованы из фрикционных материалов, причем в монолит колодки запрессованы стальные гайки-вкладыши 5 (рис. 39), которые служат для крепления колодок 4 к диску 12 с помощью болтов 8.

Двухконусный фрикцион работает следующим образом. Если на шток 1 не действует усилие, то возвратная пружина 6 отжимает шкив 2 в крайнее левое положение, создавая зазор между коническими рабочими поверхностями шкива и фрикционных колодок 4.

Шкив 2, скользящий по шпонке 13, вращается вместе с валом 10, а диск 12 с колодками остается неподвижным благодаря подшипникам 11.

Фрикцион включают, нажимая на шток 1, который передает усилие через чеку Л выступающую из продольных прорезей вала. Концы чеки нажимают на торец ступицы фрикционного шкива 2, который перемещается вправо и, преодолевая сопротивление возвратной пружины 6, прижимается к рабочим поверхностям колодок 4, увлекая их за собой вместе с диском 12 и жестко закрепленной на диске шестерней 9 рабочего механизма. Если перестать нажимать на шток 1, то возвратная пружина снова отодвинет шкив влево, выключив таким образом механизм.

Регулирование конического фрикциона заключается в поддержании при износе колодок определенного минимального зазора между поверхностями трения фрикционного шкива и колодок в выключенном положении. В зависимости от конструктивного исполнения фрикциона зазор можно регулировать либо регулировочными шайбами, подкладывае-мыми между колодками 4 и диском 12 по мере износа колодок, либо специальным винтовым регулировочным устройством, смещающим шкив по направлению к колодкам.

Для безотказной работы двухконусного фрикциона весьма важно правильно закреплять колодки 4 на диске 12, с тем чтобы все они равномерно касались рабочих поверхностей шкива 2 при включении механизма. Для этого, подкладывая регулировочные шайбы или заменяя колодки новыми, необходимо устанавливать их следующим образом. В колодки ввертывают, но не затягивают, болты 8, затем при неподвижном вале 10 фрикционный шкив .? прижимают к колодкам (включают) с максимальным усилием. Колодки, имеющие возможность несколько перемещаться в радиальном направлении вместе с болтами 8 зажимаются между двумя коническими поверхностями шкива и сами устанавливаются в необходимом положении. Обе рабочие поверхности одновременно касаются шкива 2. В таком положении, не выключая шкива, следует затягивать болты фиксирующие колодки.

Неправильная установка фрикционных колодок ведет к неполному соприкосновению поверхностей трения, вследствие чего уменьшается передаваемое фрикционом окружное усилие и неравномерно изнашиваются колодки.

Конструкция колодочного одноконусного фрикциона принципиально не отличается от описанного двухконусного, за исключением числа поверхностей трения. Как и другие типы фрикционных механизмов, колодочный конусный фрикцион может быть превращен в тормоз. Для этого нужно, чтобы вал К) был неподвижным.

У конусных фрикционов ведущей частью могут быть как фрикционный шкив, так и диск фрикционных колодок в зависимости от того, какое конструктивное решение является более приемлемым в каждом отдельном случае. Обычно конусные фрикционы применяют для включения механизмов поворота платформы экскаватора и его передвижения.

Выше были описаны различные конструкции применяемых на экскаваторах фрикционных механизмов, имеющих один общий признак: все они открытого типа. Это означает что если на рычаг управления фрикционом или тормозом не воздействует внешнее усилие, то механизм выключен под действием сравнительно слабой возвратной пружины. Фрикционные механизмы такого типа применяют для включения и выключения большинства рабочих механизмов.
