ВЫБОР КОНСТРУКТИВНОЙ СХЕМЫ ВОЗДУХООЧИСТИТЕЛЯ ДВИГАТЕЛЯ ЗИЛ-130





При решении вопроса о конструкции воздухоочистителя для двигателя ЗИЛ-130 были рассмотрены наиболее распространенные типы воздухоочистителей (рис. 65):

— одноступенчатые: смачиваемый (схема I) и сухой (схема IV)',
— многоступенчатые: инерционно-масляный с фильтрующими набивками (схема II); инерционно-масляный с циклоном (схема V); пеномасляный (схема III).

Наиболее приемлемыми являются инерционные воздухоочистители, в которых воздух очищается вследствие действия на частицы пыли сил инерции, возникающих в воздушном потоке при соответствующей его организации.

В воздухоочистителе, выполненном по схеме II, отделение частиц пыли происходит при изменении направления движения воздуха на 180°, а их улавливание производится маслом, находящимся в масляной ванне. В воздухоочистителе, осуществленном по схеме V, частицы пыли отделяются от воздуха также под действием сил инерции, но в этом случае воздуху при помощи специальной крыльчатки, установленной на входе в циклон, сообщается вращательное движение. Частицы пыли скапливаются на стенке трубы и постепенно (под действием веса) перемещаются вниз, а затем отсасываются эжекторным устройством.

В воздухоочистителях, выполненных по схемам II и V, окончательно воздух очищается от пыли в фильтрующем элементе.

Воздухоочиститель ВМ-16, устанавливаемый на двигателе автомобиля ЗИЛ-130, выполнен по схеме II. Он крепится к карбюратору болтами и дополнительно к двигателю при помощи кронштейна.

Фильтрующий элемент в виде металлической сетки, применяемый ранее в воздухоочистителях, не обеспечивает требуемой степени очистки и, кроме того, в этом элементе не вся его поверхность участвует в очистке воздуха. Поэтому в воздухоочистителе ВМ-16 используется фильтрующий элемент из капроновой щетины.
Воздухоочиститель ВМ-16 имеет отводной патрубок для подачи чистого воздуха к компрессору.

Для облегчения обслуживания конструкция воздухоочистителя сделана частично разборной: детали, соединяются при помощи патрубка с приваренной шпилькой и гайки-барашка.

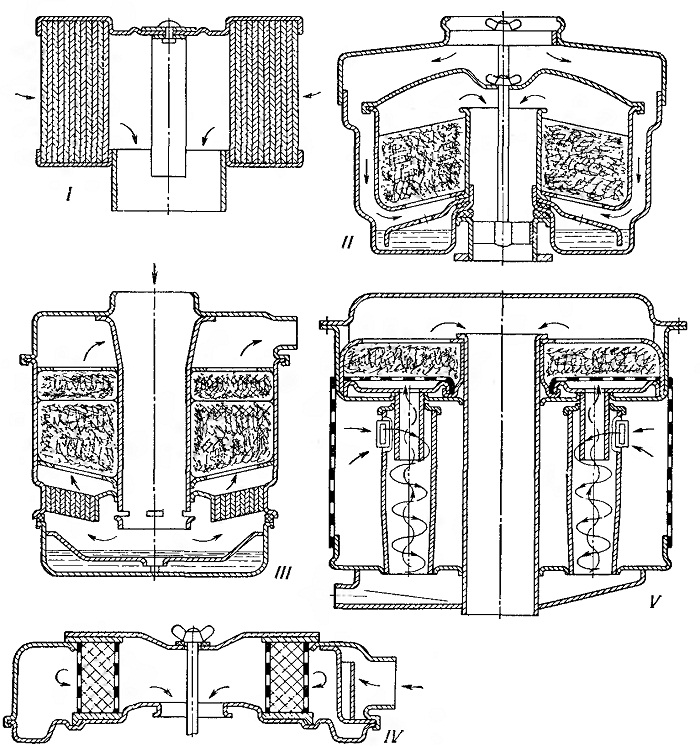

Рис. 65. Схемы воздухоочистителей различных типов
