КОНСТРУКЦИЯ ВОЗДУХООЧИСТИТЕЛЯ ВМ-16 ДВИГАТЕЛЯ ЗИЛ-130

КОНСТРУКЦИЯ ВОЗДУХООЧИСТИТЕЛЯ ВМ-16 ДВИГАТЕЛЯ ЗИЛ-130

Конструкция воздухоочистителя. Воздухоочиститель ВМ-16 состоит из четырех

основных частей (рис. 73): корпуса фильтрующего элемента 5 с крышкой в сборе (неразборная конструкция), масляной ванны 3, переходника 4 для крепления фильтра на карбюраторе и воздухозаборника 1.

Места соединения основных частей уплотнены прокладками. В крышке фильтра имеется патрубок 2 для отбора воздуха в компрессор, а также закреплена резьбовая втулка с гайкой-барашком. Стяжной винт приварен к переходнику 4. Воздухозаборник 1 крепится на масляной ванне при помощи винта с гайкой-барашком.

Для крепления воздухоочистителя на карбюраторе служат переходник 4 и три винта. Между фланцами переходника и карбюратора устанавливается уплотнительная прокладка.

Запыленный воздух под действием разрежения, создаваемого двигателем, через воздухозаборник поступает во входную кольцевую щель воздухоочистителя и, двигаясь по ней вниз, соприкасается с маслом, при этом происходит инерционная очистка воздуха от наиболее крупных частиц пыли.

Вместе с потоком воздуха масло, находящееся в полости над отражателем, частично забрасывается в фильтрующий элемент 5 и смачивает его, вследствие чего повышается эффективность очистки. Лишнее масло через кольцевые окна в наклонной поверхности отражателя перетекает в масляную ванну 3.

Таким образом, масло циркулирует по наклонной поверхности отражателя и смывает с него пыль, которая осаждается на дне масляной ванны.

Питание воздухоочистителя воздухом происходит через воздушный канал в капоте двигателя, с которым воздухозаборник соединен резиновым патрубком.

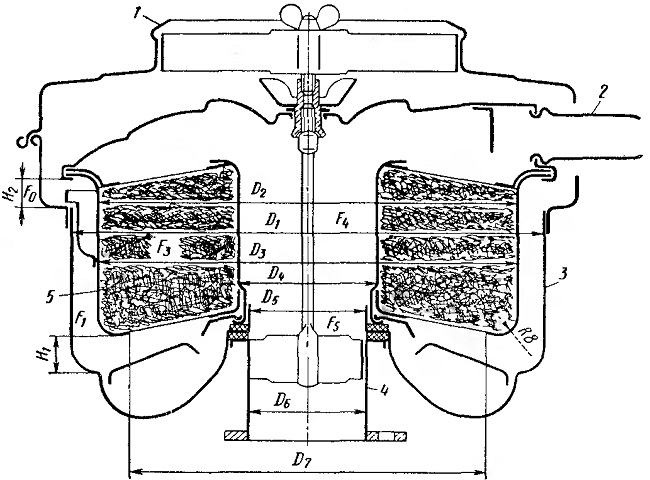

Рис. 73. Схема воздухоочистителя ВМ-16
