МАСЛЯНЫЙ НАСОС ДВИГАТЕЛЯ ЗИЛ-130



Масляный насос двухсекционный, шестеренчатый. Верхняя секция его подает масло в систему смазки двигателя, а нижняя — в воздушно-масляный радиатор автомобиля ЗИЛ-130.

В корпусе 6 верхней секции насоса (рис. 58) установлен вал 5, на верхнем конце которого имеется паз. На этот конец вала надета центрирующая втулка 4, повышающая жесткость верхней части вала. В паз входит перо промежуточного вала привода насоса.

На валу 5 на сегментных шпонках установлены ведущие прямозубые шестерни 7 и 10 соответственно верхней и нижней секций насоса. Ведомая шестерня 14 верхней секции сидит на оси.

Верхняя секция отделяется от нижней промежуточной крышкой 13, в которой размещен редукционный клапан 3. Его плунжер поджимается цилиндрической пружиной. Клапан отрегулирован на давление 2,75—3 кгс/см2. При давлении ниже 2,75 кгс/см2 плунжер клапана упирается торцовой поверхностью в расточку крышки. По мере возрастания давления плунжер клапана перемещается по направляющей и при давлении 2,75—

3,0 кгс/см2 кромка плунжера открывает отверстие, через которое масло из линии нагнетания перепускается в линию всасывания.

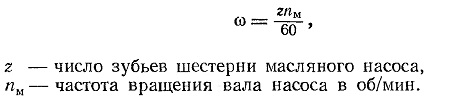

Плунжер клапана под действием периодических импульсов давления, создаваемых зубчатым зацеплением, может колебаться с частотой







На некоторых режимах частота этих колебаний может совпадать с собственной частотой колебаний плунжера на пружине. Резонанс в этой системе сопровождается резким увеличением амплитуды колебаний плунжера, что иногда может быть причиной поломки его пружины.

Исследование колебаний плунжера редукционного клапана масляного насоса двигателя ЗИЛ-130 показало, что частота собственных колебаний плунжера значительно меньше частоты возбуждающих колебаний, а амплитуда колебаний его невелика (максимальная амплитуда не превышает 0,75 мм при частоте 70 Гц, рис. 59). Колебания исследованы с помощью специального малогабаритного дифференциального индуктивного датчика перемещений с сер-дечником из карбонильного железа, связанного с плунжером клапана. Датчик питался переменным током (частота 8 кГц).











Рис. 58. Масляный насос:
1 — корпус нижней секции; 2 — перепускной клапан; 3 — редукционный клапан; 4 — центрирующая втулка; 5 — вал масляного насоса; 6 — корпус верхней секции; 7 — ведущая шестерня верхней секции; 8 — пружинное кольцо; 9 — штифт; 10 — ведущая шестерня нижней секции; 11 — ведомая шестерня нижней секции; 12 — прокладки: 13 — промежуточная крышка; 14 — ведомая шестерня верхней секции

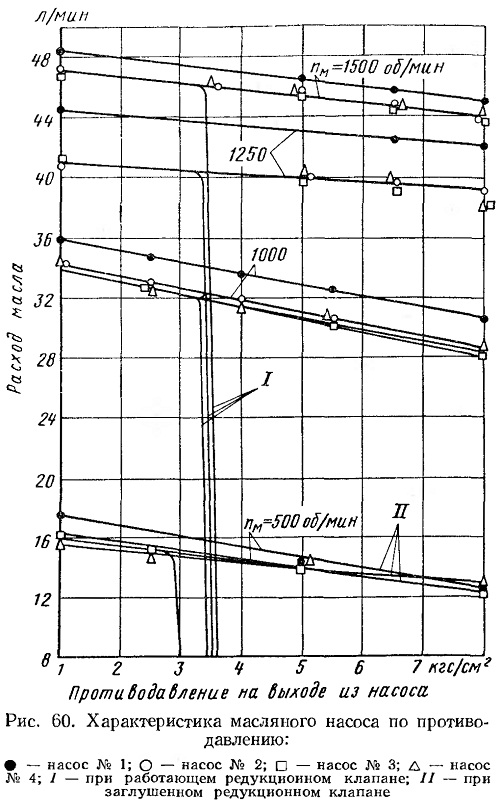

Характеристики верхней секции масляного насоса по противодавлению показаны на рис. 60. В рабочем диапазоне давлений насос имеет достаточно высокие объемный и гидравлический к. п. д. Гидравлический к. п. д. при давлении до 3,5 кгс/см2 в рабочем диапазоне частоты вращения колеблется от 0,82 до 0,87. Полный к. п. д. этой секции насоса при давлении 3,5 кгс/см2 находится в пределах 0,6—0,7.

Подача нижней секции насоса составляет примерно 40% подачи верхней секции.

В корпусе нижней секции расположен шариковый редукционный клапан с цилиндрической пружиной.

Давление, при котором открывается этот клапан, равно 1,2 кгс/см2, что предохраняет воздушно-масляный радиатор от разрушения при пуске двигателя на холодном масле.

На подачу масляного насоса влияет осевой зазор между торцами шестерен и корпусом насоса, равный 0,05—0,09 мм. Этот зазор создается с помощью тонких бумажных прокладок, устанавливаемых между каждым корпусом и промежуточной крышкой. В случае увеличения торцового зазора свыше 0,2 мм резко ухудшается гидравлический к. п. д. насоса. Так, при давлении

2,0 кгс/см2 в случае увеличения зазора с 0,2 до 0,3 мм гидравлический к. п. д. уменьшается с 0,72—0,73 до 0,56—0,60, а при за-зоре 0,4 мм этот к. п. д. равен всего 0,25—0,35 (при частоте вращения вала насоса 250—500 об/мин). Изменение радиального зазора в меньшей степени влияет на гидравлический к. п. д. насоса.

Некоторые параметры масляного насоса двигателя ЗИЛ-130 приведены в табл. 18.







18. Основные параметры масляного насоса

Параметры

Верхняя секция

Нижняя секция

Число зубьев шестерен

7

7

Модуль зуба в мм

4,75

4,75

Высота зуба в мм

10,15

10,15

Длина зуба в мм

38

17

Диаметр начальной окружности





в мм

33,25

33,25

Осевой зазор между корпусом и тор­





цом шестерни в мм

0,05—0,09

0,05—0,09

Давление открытия редукционного





клапана в кгс/см2

2,75—3,0

1,2—1,5

Диаметр проходного отверстия в мм

14
