ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»

4.

РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНЫХ ЗАЗОРОВ АНКЕРНОГО СПУСКА ЧАСОВ

Зазор между эллипсом и рожками должен быть больше, чем зазор между копьем и предохранительной частью ролика, иначе может произойти «наскок», т. е. удар эллипса о рожок, как показано на фиг. 59.

Этот удар эллипса на короткий промежуток времени изменит режим колебаний баланса: эллипс

ударившись о рожок, отскочит от него, баланс повернется в обратную сторону, вилка силой притяжки будет подтянута к ограничительному штифту, и баланс будет продолжать колебания, но с временно уменьшившейся амплитудой. Все это будет нарушать точность хода часов.

Главная же опасность «наскока» заключается в том, что вследствие удара эллипса о рожок может произойти повреждение эллипса.

Таким образом, зазор между эллипсом и рожками ограничивается с одной стороны глубиной спуска, с другой — зазором у копья.

Наличие значительного зазора между копьем и предохранительной частью ролика вызовет необходимость увеличения зазора между эллипсом и рожками вилки, что в свою очередь потребует увеличения глубины спуска.

Размеры предохранительных зазоров, выраженные в миллиметрах, приведены в табл. 3.

Необходимо отметить, что величина предохранительного зазора между эллипсом и рожками вилки является величиной переменной и имеет минимальное значение при подходе эллипса к пазу вилки.

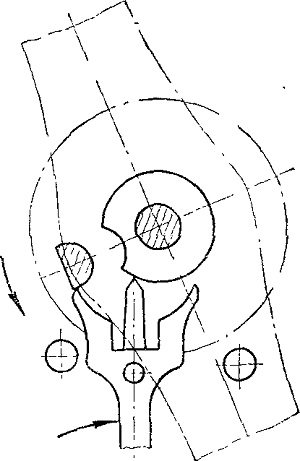

Фиг. 59. Наскок эллипса на рожок при неправильном соотношении размеров предохранительных зазоров.

Таблица 3
