ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»
3.
ПРЕДОХРАНИТЕЛЬНЫЕ ДЕЙСТВИЯ ЭЛЛИПСА И РОЖКОВ
ВИЛКИ АНКЕРНОГО СПУСКА ЧАСОВ
В работе анкерного спуска бывают такие моменты (фиг. 58), когда копье не
является предохранителем, а вилка все же должна быть предохранена от
преждевременного импульса. Такие положения имеют место при входе копья в
выемку ролика и при выходе его из этой выемки.
В этих положениях предохранительным органом являются эллипс и рожки
анкерной вилки, выполненные под соответствующим радиусом. Зазор с мы
будем называть зазором между рожками и эллипсом.
Для того, чтобы эллипс и рожки выполняли предохранение, зазор с должен
быть по величине таким, чтобы угол поворота вилки при прохождении этого
зазора был меньше угла покоя. Практически это означает, что если мы
искусственно поставим детали спуска в положение, изображенное на фиг.
58, и отодвинем вилку от ограничительного штифта, прижав рожок к
эллипсу, то при этом острие зуба колеса должно остаться на плоскости
покоя палеты. При
соблюдении этого необходимого условия предохранение
осуществляется следующим образом: если под влиянием внешнего сотрясения
или удара вилка отойдет от ограничительного штифта, то ее поворот будет
ограничен — рожок ударится об эллипс, и анкерная вилка под действием
притяжки будет возвращена в исходное положение к ограничительному
штифту.

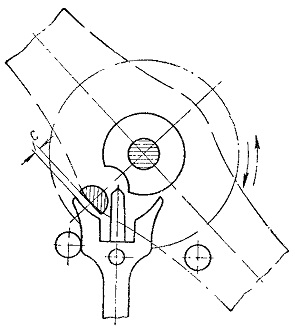

Фиг. 58. Предохранительный зазор между эллипсом
и рожками
