ДЕЙСТВИЕ АНКЕРНОГО СПУСКА ЧАСОВ

1.
ДОПОЛНИТЕЛЬНАЯ ДУГА. УГОЛ ПОДЪЕМА БАЛАНСА

Баланс, совершая колебания в часовом механизме, имеет значительную амплитуду, особенно при полностью заведенной пружине. Большую часть своего пути баланс совершает свободно, не будучи связан с анкерной вилкой, и только подходя к положению равновесия, он вступает с ней во взаимодействие. Ту часть пути, которую баланс проходит свободно, называют дополнительной дугой.

Когда баланс проходит дополнительную дугу, анкерное колесо и вилка неподвижны, как и все остальные детали часового механизма, кроме системы баланс-спираль. Хвост вилки действием притяжки прижат к ограничительному штифту, острие зуба анкерного колеса упирается в плоскость покоя палеты. Угол поворота баланса, на котором он взаимодействует с анкерной вилкой, назовем углом подъема баланса.

ОСВОБОЖДЕНИЕ СПУСКА

Баланс прошел дополнительную дугу. Эллипс вошел r паз анкерной вилки и ударил о сторону паза 1. Под воздействием эллипса анкерная вилка начнет поворачиваться, преодолевая действие притяжки (фиг. 52).

Острие зуба колеса скользит по плоскости покоя входной палеты. Анкерное колесо совершает в это время обратный отход.

Происходит освобождение палеты из-под зуба анкерного колеса. Когда анкерная вилка повернется на полный угол покоя, освобождение будет закончено. Острие зуба колеса

в этот момент перейдет на плоскость импульса палеты (фиг. 53). Обратный отход колеса окончен, начинается его движение под действием заводной пружины. Острие зуба начинает скользить по плоскости импульса палеты, поворачивая вилку.

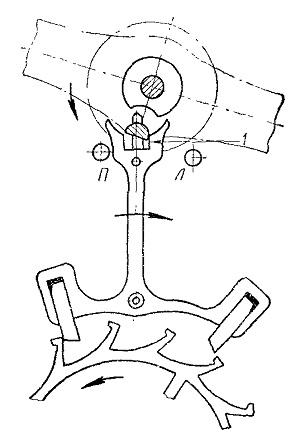

Фиг. 52. Освобождение спуска.

Фиг. 53. Переход от освобождения к передаче импульса.
