ЧАСЫ «ПОБЕДА», «ЗВЕЗДА», «САЛЮТ»

ИМПУЛЬС НА ПАЛЕТЕ. ПОТЕРЯ ИМПУЛЬСА ЗА СЧЕТ ЗАЗОРА ЭЛЛИПСА В ПАЗУ ВИЛКИ. ИМПУЛЬС НА ЗУБЕ

В этот момент не баланс действует на вилку, производя освобождение спуска, а анкерное колесо — на вилку, сообщая ей толчок— импульс.

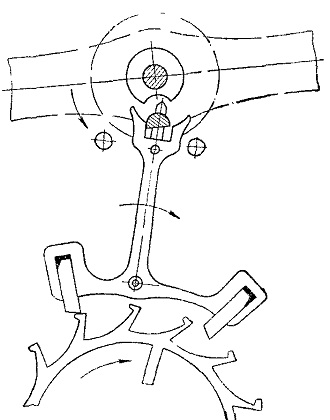

Под действием этого импульса вилка быстро поворачивается, сторона паза 2 (фиг. 53) ударяет по эллипсу и передает импульс балансу.

При этом следует учесть два обстоятельства:

1) при освобождении вилки эллипс действует на одну сторону паза; передает импульс эллипсу противоположная сторона паза;

2) эллипс в пазу вилки имеет зазор.

Следовательно, для того, чтобы вилка начала передавать

импульс балансу, необходимо, чтобы палета не только освободилась из-под зуба колеса, но чтобы хвост вилки начал двигаться быстрее, чем эллипс, и противоположная стенка паза 2 (фиг. 53) догнала эллипс. При этом произойдет потеря части импульса, который должен быть передан зубом палете. Эта потеря импульса тем больше, чем больше зазор эллипса в пазу вилки. Данная потеря крайне нежелательна. При сборке спуска необходимо тщательно следить за тем, чтобы зазор эллипса в пазу был минимальным. Опыт показывает, что зазор эллипса в пазу должен быть порядка 0,015—0,02 мм.

Проверим на часовом механизме или на действующей модели эту потерю импульса. Остановим баланс, когда он проходит дополнительно дугу: Вилка находится в покое. Слегка придерживая баланс, за обод, будем медленно поворачивать его к положению равновесия. Когда баланс начнет освобождать вилку, это искусственное вращение баланса еще более замедлим; одновременно будем смотреть в лупу за движением острия зуба по плоскости покоя палеты. В момент, когда острие зуба покинет плоскость покоя палеты и перейдет на плоскость импульса, задержим баланс. Несмотря на это, острие зуба скользнет по плоскости импульса палеты на расстояние, которое зависит от зазора эллипса в пазу, и остановится на плоскости импульса.

Можно убедиться в том, что имеющаяся потеря импульса характеризуется примерно 1/5—1/6 частью длины плоскости импульса палеты.

Данное испытание наглядно показывает наличие потери импульса и может служить средством проверки величины зазора эллипса в пазу вилки в собранном часовом механизме.

Применяемый многими часовщиками способ определения зазора эллипса в пазу вилки «наощупь» путем покачивания вилки около эллипса неподвижно установленного в положение равновесия, менее точен и к тому же требует большого навыка.

После прохождения колесом и вилкой углов, соответствующих потере импульса, начинается передача импульса балансу. При этом острие зуба колеса скользит по плоско-сти импульса палеты, поворачивая вилку, которая стенкой паза передает импульс через эллипс балансу.

Напомним, что заднее ребро палеты слегка притуплено.

Если притупление слишком велико, то это также приведет к потере импульса. Из фиг. 54 видно, что без закругления

импульс будет происходить на углу D, а при закруглении — на меньшем углу С

После того как острие зуба колеса пройдет всю плоскость палеты, пятка палеты будет скользить по плоскости импульса зуба колеса (фиг. 55) и вилка будет продолжать передачу импульса балансу.

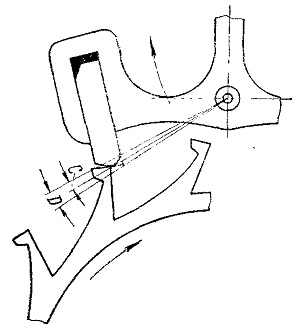

Фиг. 54. Потеря импульса при чрезмерном скруглении заднего ребра палеты.

Фиг. 55. Передача импульса на зубе.
