Узел колебательной системы настенных часов без боя

НАСТЕННЫЕ ЧАСЫ БЕЗ БОЯ (УСТРОЙСТВО МЕХАНИЗМА)

Узел колебательной системы настенных часов без боя

состоит из маятника с погоном и кронштейна и служит для регулировки равномерного хода механизма часов.

Маятник (рис. 39) состоит из деревянного стержня 1, пропитанного лаком; груза-линзы 2, изготовленной из металла и отникелированной; металлического стержня 3 с резьбой, прикрепленного внизу деревянного стержня; наконечника 4, одетого на металлический стержень для поддержки линзы; гайки 5 для закрепления линзы и регулировки длины маятника. К верхнему концу деревянного стержня прикреплен крючок 6, служащий для подвески маятника на подвес-погон (рис. 40). Пружина 1 одним своим концом закреплена вверху погона, а другим— к кронштейну при помощи штифта.

Кронштейн неподвижно закреплен на мосту вилки. Мост вилки прикрепляется двумя гайками к колонкам платины

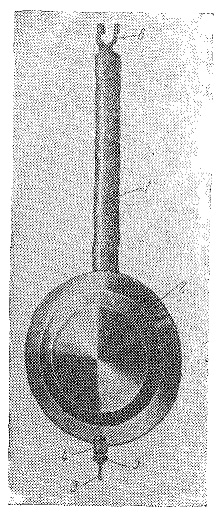

Рис. 39. Маятник:
1 — деревянный стержень;
2 — груз-линза: 3 — металлический стержень; 4 — наконечник; 5 — гайка; 6 —- крючок

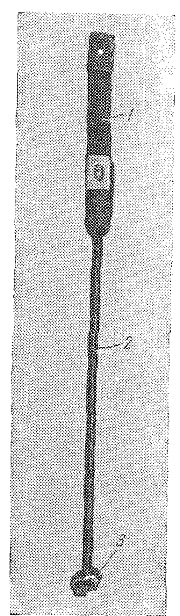

Рис. 40. Погон. 1 — пружинный подвес; 2 — металлический стержень; 3 — крючок
