НАСТЕННЫЕ ЧАСЫ БЕЗ БОЯ (УСТРОЙСТВО МЕХАНИЗМА)



Разберем настенные часы без боя, (рис. 37) отечественного Производства, с восьмидневным заводом и точностью хода ±3 мин за семь суток.

Детали механизма в этих часах расположены между двумя платинами. Платины скреплены между собой четырьмя колонками, на резьбе которых навинчены гайки.

В качестве колебательной системы используется маятник, а двигателем служит заводная пружина. Более детально ознакомиться с деталями механизма часов можно по рис. 38.

Данные часы состоят из следующих узлов:

1) узел колебательной системы;

2) узел спуска (узел хода);

3) колесная передача;

4) двигатель;

5) узел стрелочной колесной передачи.

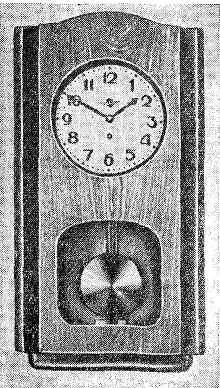

Рис. 37. Настенные часы без боя

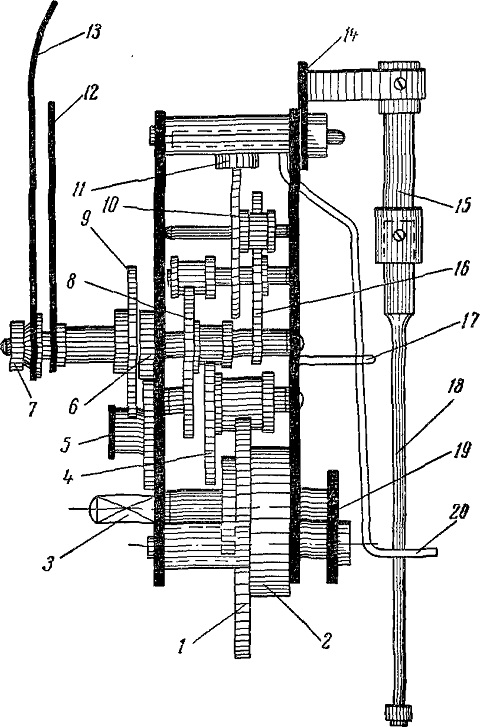

Рис. 38. Механизм настенных часов без боя (вид сбоку):
1 — барабанное колесо; 2 — заводная пружина; 3 — заводной вал; 4 — добавочное колесо; 5 — вексельное колесо; 6 — минутная трибка; 7 — гайка крепления стрелок; 8 — центральное колесо: 9— часовое колесо; 10 — ходовое колесо; 11 — якорь, 12 — минутная
стрелка; 13 — часовая стрелка: 14 — мост якоря
с вилкой; 15 — пружинный подвес; 16 — промежуточное колесо; 17 — предохранительные штифты. 18 — погон маятника; 19 — мост заводного вала; 20 — валка
