Разборка кварцевых наручных часов с механизмом 2360





1. Надеть антистатический браслет

2. Снять крышку (дно) 1 (рис. 115)

3. Отвернуть и снять винт 2 токосъемника верхнего

4. Снять токосъемник верхний 3

5. Вынуть источник питания 4

6. Вынуть прокладку источника питания 5

7. Отвернуть и снять винты 6 скобы крепления (рис. 116)



8. Снять скобы крепления 7

9, Снять кольцо крепления механизма 8

10. Вынуть вал переводной из механизма

11. Вынуть механизм из корпуса (рис. 117)

12. Установить вал переводной в механизм

13. Снять стрелку секундную (рис. 134)

14. Снять стрелку минутную

15. Снять стрелку часовую

16. Отвернуть на 1,5-2 оборота винты 12 циферблата (рис. 118)

17. Снять циферблат (рис. 134)

18. Отвернуть и снять винты блока календаря (рис, 135)

19. Снять блок календаря

20. Снять шайбу указателя дней недели (рис. 136)

21. Снять шайбу календаря

22. Отвернуть и снять винты указателя чисел месяца

23. Снять указатель чисел месяца

24. Снять винт 20 пластины фиксатора чисел месяца (рис. 121)

25. Снять пластину фиксатора чисел месяца 21

26. Снять фиксатор чисел месяца 22

27. Снять пружину переключателя 23

28. Снять переключатель 24

29. Снять крест мальтийский 25

30. Снять фольгу 26 (рис. 122)

31. Снять колесо часовое 27

32. Снять колесо суточное 28

33. Отвернуть и снять винты 29 моста колеса минутного (рис. 123)

34. Снять мост колеса минутного 30

35. Снять колесо минутное 31

36. Снять колесо переводное 32

37. Снять колесо центральное 33

38. Отвернуть и снять винт 34 блока кварцевого генератора (рис. 124)

39. Снять блок кварцевого генератора 35

40. Снять прокладку 36

41. Отвернуть и снять винт 37 экрана

42. Снять экран 38

43. Отвернуть и снять винт 39 моста колесной передачи (рис. 125)

44. Снять мост колесной передачи 40

45. Снять колесо промежуточное 41

46. Снять колесо передаточное 42

47. Снять колесо секундное 43

48. Снять токосъемник нижний 44 (рис. 126)

49. Снять накладку 45

50. Снять пластину стопорения 46

51. Отвернуть и снять винт шагового двигателя 47

52. Снять шаговый двигатель 48

53. Снять винт 49 рычага муфты кулачковой (рис. 127)

54. Снять рычаг муфты кулачковой 50

55. Снять рычаг переводной 51





56, Вынуть вал переводной 52

57, Вынуть муфту кулачковую 53

58, Передать детали и сборочные единицы в промывку.

ВНИМАНИЕ!

При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

В разделе показаны только моменты разборки календарного устройства, которые отличаются от разборки часов 2350 с двойным календарем.

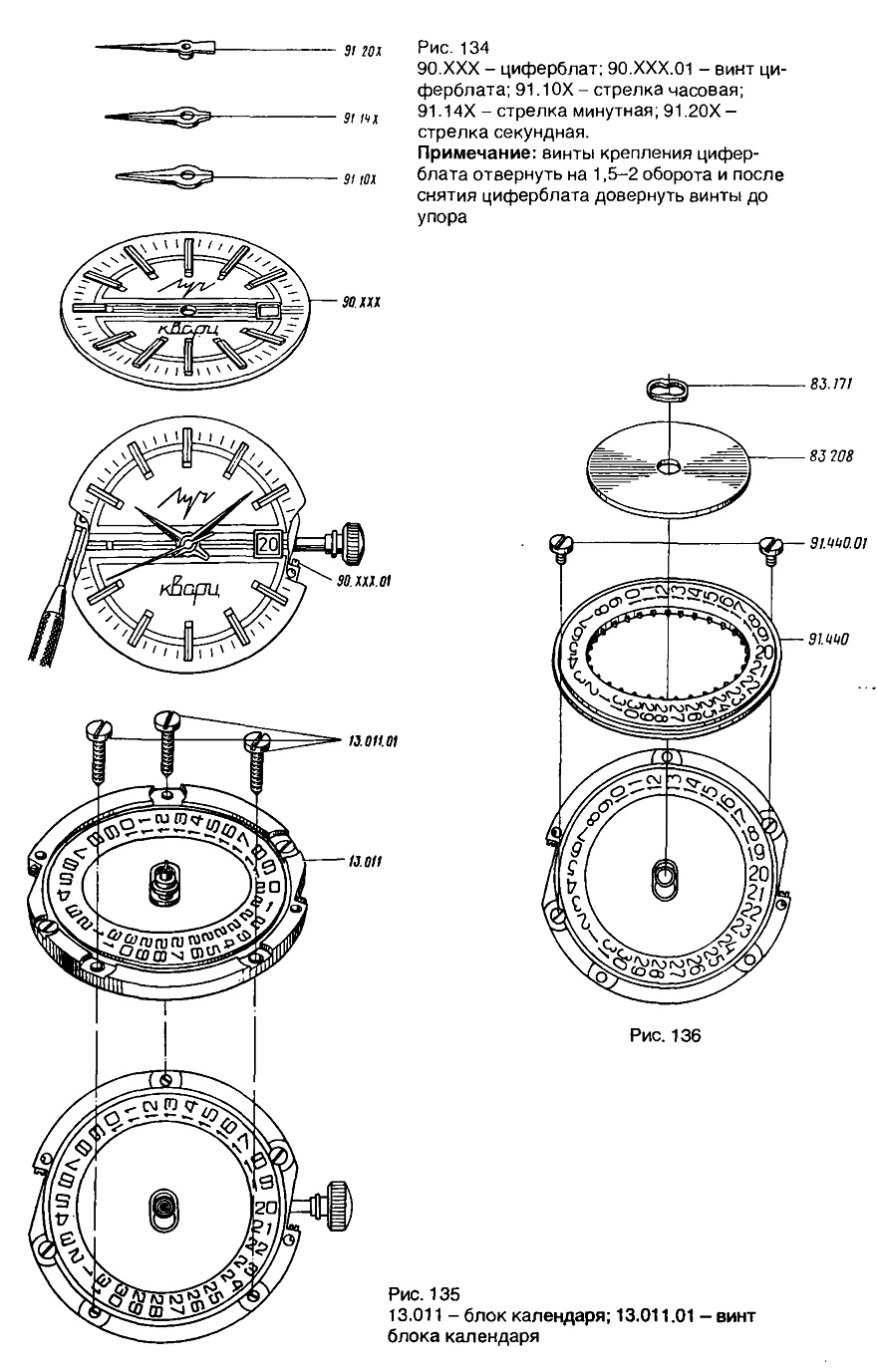

Рис. 134-135
