Разборка кварцевых наручных часов с механизмом 2350






1. Надеть антистатический браслет

2. Снять крышку (дно) 1 (рис. 115)

3. Отвернуть и снять винт 2 токосъемника верхнего

4. Снять токосъемник верхний 3

5. Вынуть источник питания 4

6. Вынуть прокладку источника питания 5

7. Отвернуть и снять винты 6 скобы крепления (рис. 116)

8. Снять скобы крепления 7

9. Снять кольцо крепления механизма 8

10. Вынуть вал переводной из механизма

11. Вынуть механизм из корпуса

12. Установить вал переводной в механизм (рис. 117)

13. Снять стрелку секундную 9 (рис. 118)

14. Снять стрелку минутную 10

15. Снять стрелку часовую 11

16. Отвернуть на 1,5-2 оборота винты 12 циферблата

17. Снять циферблат 13

18. Отвернуть и снять винты 14 блока календаря (рис. 119)

19. Снять блок календаря 15

20. Снять шайбу указателя дней недели 16 (рис. 120)

21. Снять указатель дней недели 17

22. Отвернуть и снять винты 18 указателя чисел месяца

23. Снять указатель чисел месяца 19

24. Снять винт 20 пластины фиксатора чисел месяца (рис. 121)

25. Снять пластину фиксатора чисел месяца 21

26. Снять фиксатор чисел месяца 22

27. Снять пружину переключателя 23

28. Снять переключатель 24

29. Снять крест мальтийский 25

30. Снять фольгу 26 (рис. 122)

31. Снять колесо часовое 27

32. Снять колесо суточное 28

33. Отвернуть и снять винты 29 моста колеса минутного (рис. 123)

34. Снять мост колеса минутного 30

35. Снять колесо минутное 31

36. Снять колесо переводное 32

37. Снять колесо центральное 33

38. Отвернуть и снять винты 34 блока кварцевого генератора (рис. 124)

39. Снять блок кварцевого генератора 35

40. Снять прокладку 36

41. Отвернуть и снять винт 37 экрана

42. Снять экран 38

43. Отвернуть и снять винт 39 моста колесной передачи (рис. 125)

44. Снять мост колесной передачи 40

45. Снять колесо промежуточное 41

46. Снять колесо передаточное 42



47. Снять колесо секундное 43

48. Снять токосъемник нижний 44 (рис. 126)

49. Снять накладку 45

50. Снять пластину стопорения 46

51. Отвернуть и снять винт 47 шагового двигателя

52. Снять шаговый двигатель 48

53. Снять винт 49 рычага муфты кулачковой (рис. 127)

54. Снять рычаг муфты кулачковой 50

55. Снять рычаг переводной 51

56. Вынуть вал переводной 52

57. Вынуть муфту кулачковую 53

58. Передать детали и сборочные единицы в промывку.







После демонтажа внешнего оформления, источника питания, блока кварцевого генератора и шагового двигателя рекомендуется детали и сборочные единицы механизма часов размагнитить на любом приборе для размагничивания.

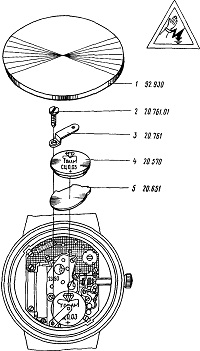

Рис. 115
1 - крышка (дно)
Примечание: источник литания брать пластмассовым пинцетом или пинцетом с изолированными концами.











Рис. 116
6 - винт скобы крепления; 7 - скоба крепления; 8 - кольцо крепления механизма Для извлечения механизма из корпуса необходимо вынуть из механизма вал переводной, для чего за выступ рычага переводного переместить концом пинцета рычаг переводной в плоскости, параллельной плоскости платины часов.

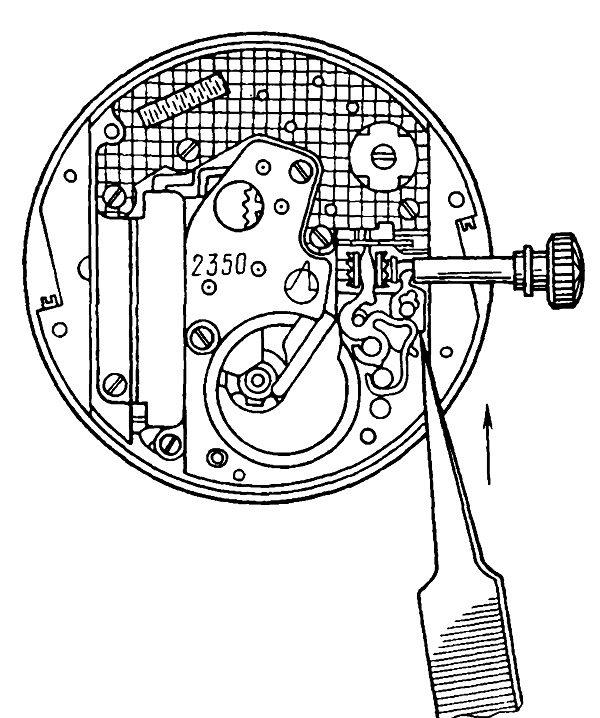

Рис. 117. Установка вала переводного в механизм Установить вал переводной в механизм и возвратить рычаг переводной в исходное положение.

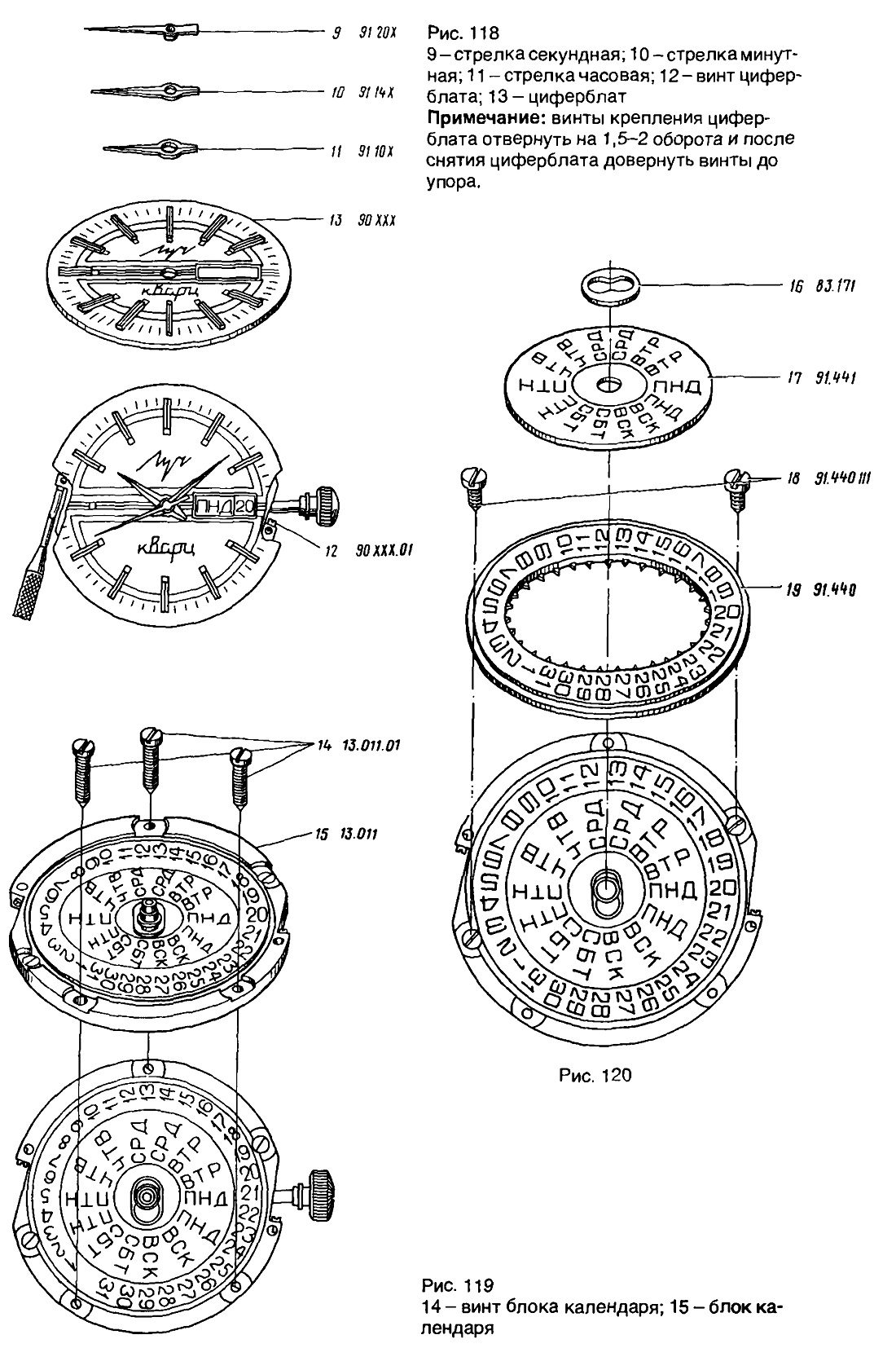

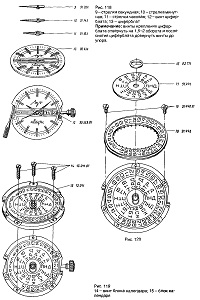

Рис. 118-120

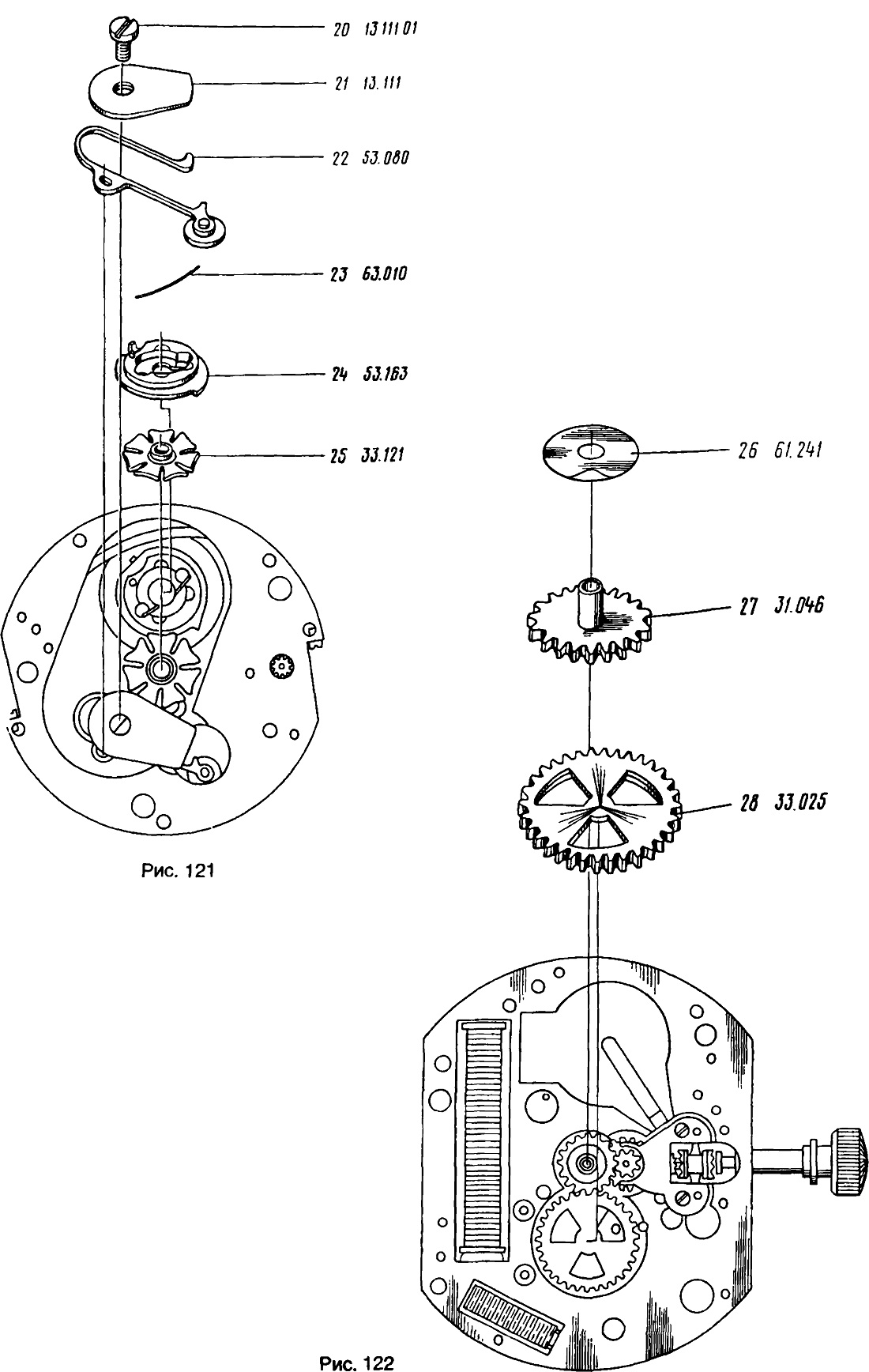

Рис. 121-122

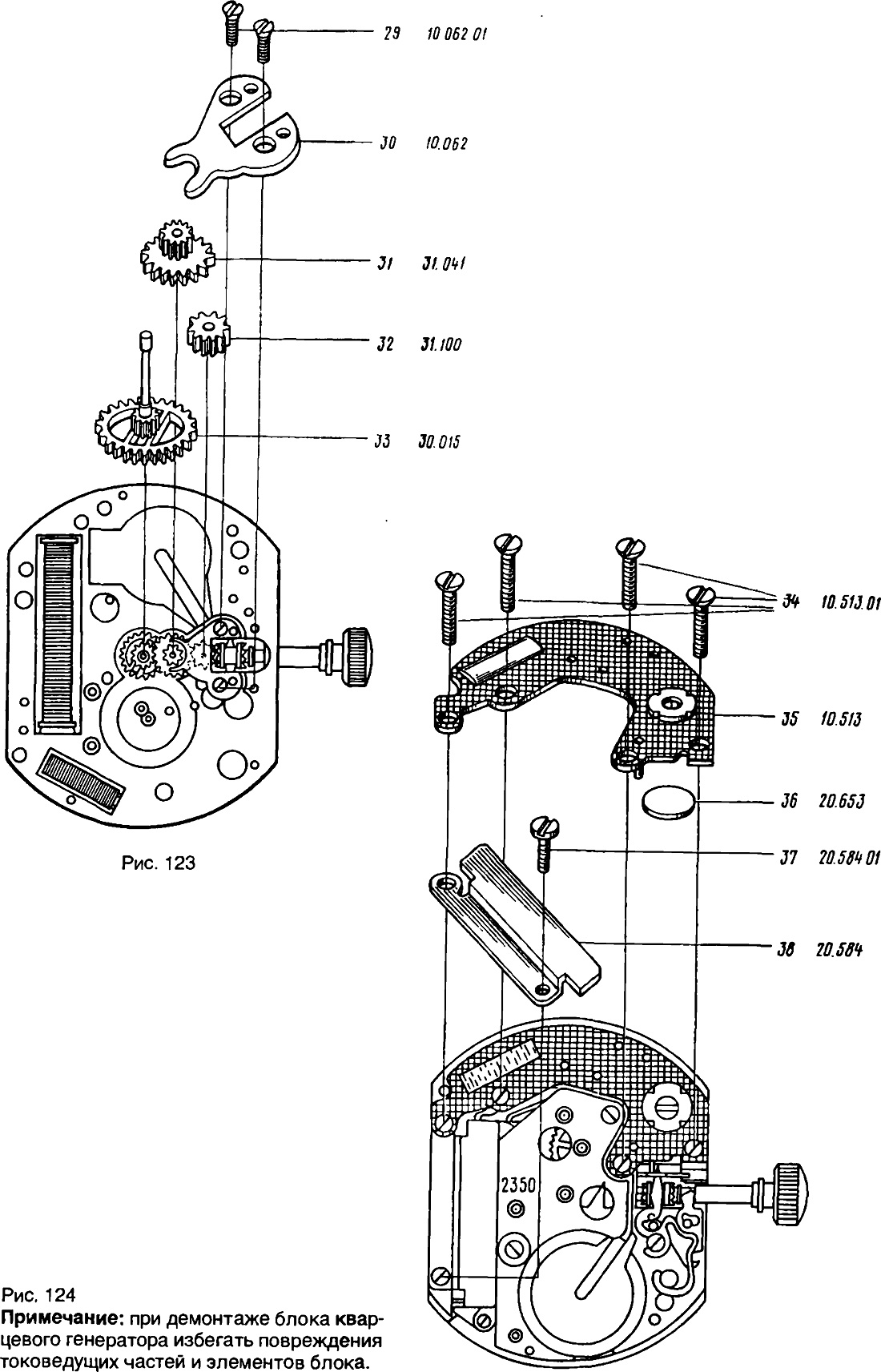

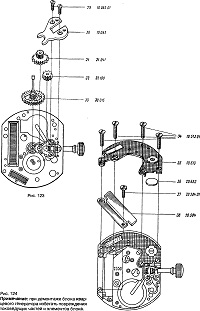

Рис. 123-124

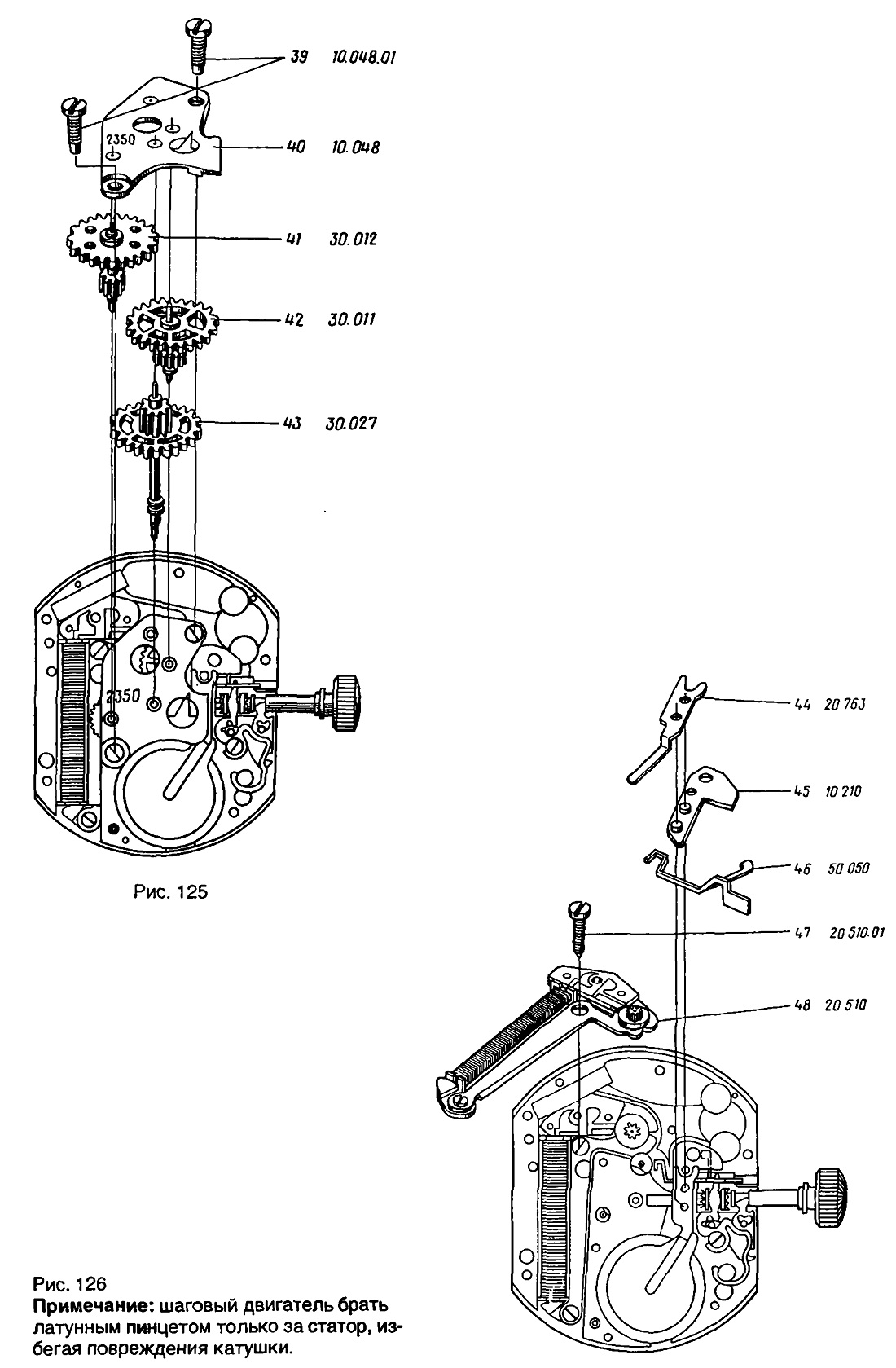

Рис. 125-126

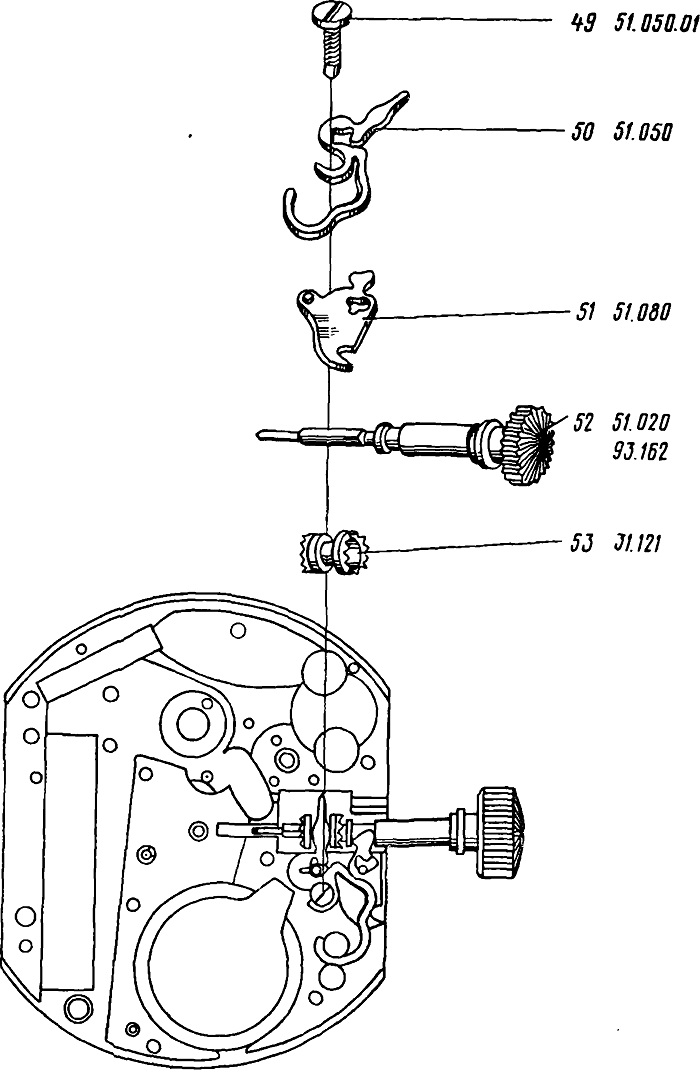

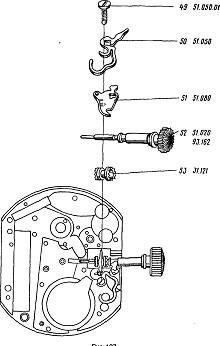

Рис. 127
