Сборка календарного устройства кварцевых наручных часов 2350




Перед установкой деталей и сборочных единиц необходимо проверить их внешний вид. Бракованные детали и сборочные единицы заменить на годные.

Календарное устройство КНЧ 2350 блочного типа.

Перед установкой календарного устройства на механизм часов произвести сборку механической и электронной частей механизма. Сборка производится в последовательности, обратной разборке (см. часть первую справочного пособия по ремонту „Часы наручные кварцевые", раздел "Сборка часов с механизмом 2356“.

Сборка календарного устройства производится в последовательности, обратной разборке. Места смазки даны на рис. 128-131, марки масел и номера маслодозировок даны в таблице 14.

Установить платину календаря в подставку.

Проверить осевые зазоры (таблица 15) и легкость перемещения:

звездочки указателя чисел месяца;

колеса корректора с трибом.

Проверить плавность вращения звездочки указателя чисел месяца с колесом корректора.

Смазать место сопряжения звездочки указателя чисел месяца со штифтом (рис. 129,130, поз. 3).

Установить указатель чисел месяца так, чтобы звездочка вошла в зацепление с зубьями указателя чисел месяца.

Проверить плавность вращения указателя чисел месяца.

Установить винты (2 шт.) указателя чисел месяца и привернуть.

Проверить осевой и радиальный зазоры указателя чисел месяца, его сводное перемещение.

Установить на специальную подставку: крест мальтийский; платину календаря; указатель дней недели; шайбу указателя дней недели.

Шайба должна надежно фиксировать указатель дней недели на оси креста мальтийского.

Проверить свободное вращение указателя дней недели, вращая крест мальтийский.

Установить блок календаря в подставку указателями календаря вниз.

Установить: переключатель отогнутым выступом вверх; пружину переключателя.

Проверить свободное вращение переключателя.

Взять фиксатор чисел месяца.

Проверить: вращение ролика;

осевой зазор ролика.

Установить: фиксатор чисел месяца на штифт так, чтобы ролик вошел между зубьями указателя чисел месяца, а свободный конец фиксатора вошел в соприкосновение с боковой поверхностью креста мальтийского;



пластину фиксатора чисел месяца так, чтобы ее узкий конец был обращен к ролику и вошел в паз платины календаря;

винт пластины фиксатора чисел месяца и привернуть.

Проверить свободное перемещение фиксатора чисел месяца при взаимодействии с зубьями указателя чисел месяца и креста мальтийского.

Смазать место сопряжения ролика фиксатора с осью (рис. 128, поз. 1).

Проверить срабатывание календаря, вращая переключатель по часовой стрелке. Указатель чисел месяца и крест мальтийский должны переключаться и надежно фиксироваться.

Установить переключатель таким образом, чтобы пружина была расположена справа или слева от оси, соединяющей крест мальтийский и переключатель.

Установить блок календаря в подставку указателями календаря вверх.

Ослабить шайбу указателя дней недели. Вращая указатель дней недели, установить его так, чтобы день недели и число месяца в правой части календаря располагались на одной линии, закрепить указатель дней недели шайбой. Убедиться, что день недели и число месяца в правой части календаря располагаются на одной линии.

Собранный механизм часов установить в подставку циферблатной стороной вверх.

Смазать отверстие в платине под штифт колеса суточного (рис. 131, поз. 4). Не допускается растекание масла по плоскости платины под колесо суточное.

Установить: колесо часовое;

фольгу, выпуклой стороний вниз;

колесо суточное так, чтобы одно из его окон было направлено в сторону колеса часового.

Взять календарное устройство, смазать место сопряжения триба корректора с платиной календаря (рис. 129, поз. 2), развернуть переключатель так, чтобы его штифт был расположен в сторону центра креста мальтийского.

Установить: блок календаря на механизм часов так, чтобы штифт переключателя вошел в сектор между спицами колеса суточного;

винты (3 шт.) блока календаря и привернуть.

Проверить осевой зазор колеса часового.

Проверить ускоренную корректировку чисел месяца, для чего установить вал переводной во 2-ое фиксированное положение и вращать головку переводную против часовой стрелки. При этом указатель чисел месяца должен переключаться и надежно фиксироваться на каждом зубе. Проверить работу механизма корректировки на всех числах указателя чисел месяца.

Проверить работу календарного устройства, для чего установить вал переводной в 3-е фиксированное положение и вращать головку переводную против часовой стрелки. При этом указатель чисел месяца и указатель дней недели должны переключаться и надежно фиксироваться на каждом зубе. Проверить работу календарного устройства на полный оборот указателя





дней недели. Показания числа и дня недели в правой части календаря должны располагаться на одной линии.

Отвернуть на 2-3 оборота винты крепления циферблата.

Установить циферблат.

Довернуть винты крепления циферблата.

Проверить расположения числа и дня недели в окне циферблата. Показания числа и дня недели должны располагаться на одной линии и не должны перекрываться рамкой окна циферблата.

Установку стрелок необходимо согласовать с моментом срабатывания календаря. Установить вал переводной в 3-е фиксированное положение и вращать его против часовой стрелки до окончания переключения указателя чисел месяца и указателя дней недели.

Установить стрелку часовую на втулку колеса часового между цифрами „2" и „3“ циферблата и напрессовать. Перевести стрелку часовую на цифру „12“ циферблата по ходу часовой стрелки.

Установить стрелку минутную на минутник, согласовав ее положение с цифрой „12", и напрессовать.

Установить стрелку секундную на цапфу триба секундного, согласовав ее положение с цифрой „12", и напрессовать.

При установке стрелки секундной не применять больших усилий, т.к. можно нарушить установленные осевые зазоры в колесной передаче.

Проверить согласованность стрелки секундной с минутными делениями циферблата.

Стрелка секундная должна фиксироваться на минутных отметках шкалы циферблата. Отклонение стрелки секундной от штрихов деления шкалы не должно быть более половины минутного деления.

Показания стрелок часовой и минутной должны быть согласованы между собой. При совмещении стрелки часовой с двенадцатичасовой отметкой шкалы циферблата отклонение стрелки минутной от этой отметки не должно превышать 6 минутных делений циферблата.

Стрелки должны быть параллельны друг другу и плоскости циферблата.

Проверить точность срабатывания календаря, для чего установить вал переводной в 3-е фиксированное положение и вращать головку переводную против часовой стрелки. Смена числа и дня недели должны происходить одни раз в сутки. Смена показаний календаря должна происходить в интервале от 11 до 4 часов.

Проверить работу календарного устройства на 2-3 датах.

Вынуть из механизма вал переводной, для чего за выступ рычага переводного переместить концом пинцета рычаг переводной в плоскости, парал-1 лельной плоскости пластины часов.

Установить: механизм часов в корпус;

вал переводной и возвратить рычаг переводной в исходное положение.

Измерить ток, потребляемый часами в режиме работы, и ток, потребляемый часами в режиме обнуления (см. часть первую справочного пособия по ремонту „Часы наручные кварцевые", раздел „Сборка часов с механизмом 2356").





Величина тока, потребляемого часами в режиме работы, должна быть не более величины, указанной в таблице 3.

Величина тока, потребляемого часами в режиме обнуления, должна быть не более величины, указанной в таблице 3.

Установить: прокладку источника питания; источник питания; токосъемник верхний; винт токосъемника верхнего.

Измерить напряжение источника питания, проверить и отрегулировать суточный ход часов (см. часть первую справочного пособия по ремонту „Часы наручные кварцевые", раздел „Сборка часов с механизмом 2356“).

Установить: кольцо крепления механизма;

скобу крепления механизма; винт скобы крепления и привернуть; крышку (дно).

Передать часы на контроль.

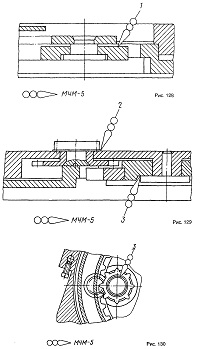

Рис. 128-130

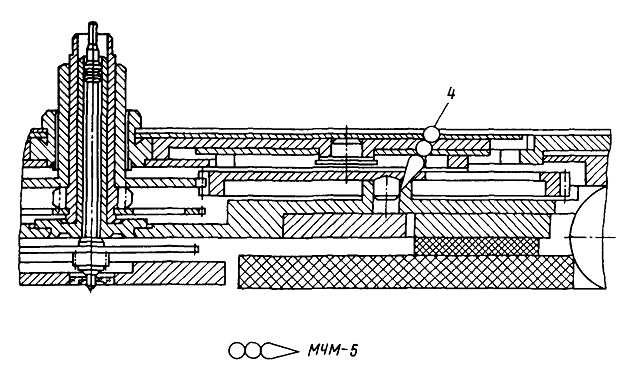

Рис. 131
