ЗАКЛИНИВАНИЕ ИЛИ ЗАДЕВАНИЕ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ КОЛЕСНОЙ СИСТЕМЫ ЧАСОВ 1656Н

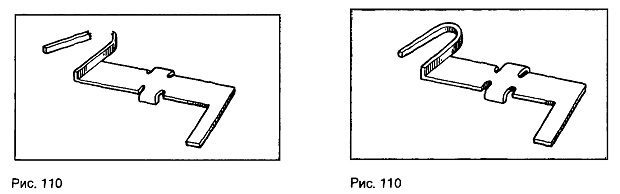

Отсутствует стопорение колесной системы. Полом или деформация тормозного рычага.

Заменить тормозной рычаг.



Не допускаются механические повреждения тормозного рычага.

При переводе стрелок тормозной рычаг должен удерживать колесную систему от вращения.

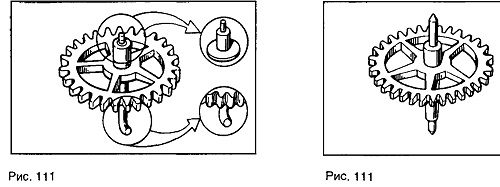

Отсутствует или нарушено свободное вращение колес.

Сломана или деформирована цапфа колеса. Заменить колесо.
Не допускаются механические повреждения деталей и сборочных единиц.











Сломан или деформирован зуб колеса. Заменить колесо.

Покол или выпрессовка камня.

Заменить и запрессовать камень.

Распрессовалась или перекосилась втулка центральная в платине.

Перепрессовать втулку.

Нарушены осевые и радиальные зазоры деталей и сборочных единиц колесной системы.

Установить зазоры или заменить детали и сборочные единицы.
Не допускаются механические повреждения деталей и сборочных единиц. Зубья колес должны иметь правильный профиль. Не допускаются распрессовка и механические повреждения камней, влияющие на работу часового механизма.

Втулка должна быть запресована с натягом, перпендикулярно планке.

При выборе осевых и радиальных зазоров деталей и сборочных единиц между ними должны быть гарантированные расстояния.
