Часы кварцевые наручные с механизмом 2350







Технические характеристики


Калибр механизма, мм ........................................... 23(24x20)

Высота механизма, мм ........................................... 3,14

Индикация времени ............................................. стрелочная

Стрелка секундная .............................................. центральная

Номинальная частота задающего кварцевого генератора, Гц........... 32768

Напряжение питания часов, В ..................................... 1,5

Средний ток, потребляемый часами в режиме работы, мкА, не более .... 1,7 Средний ток, потребляемый часами в режиме обнуления (вал переводной

в положении „перевод стрелок") мкА, не более ...................... 0,9

Суточный и средний суточный ход часов при температуре (25 ±5)°С, с/сут,

не более ....................................................... ±1

Дополнительное устройство ...................................... двойной календарь немгновенного действия

Корректировка показаний календаря .............................. ускоренная

Срок энергетической автономности, месяцев, не менее ............... 24

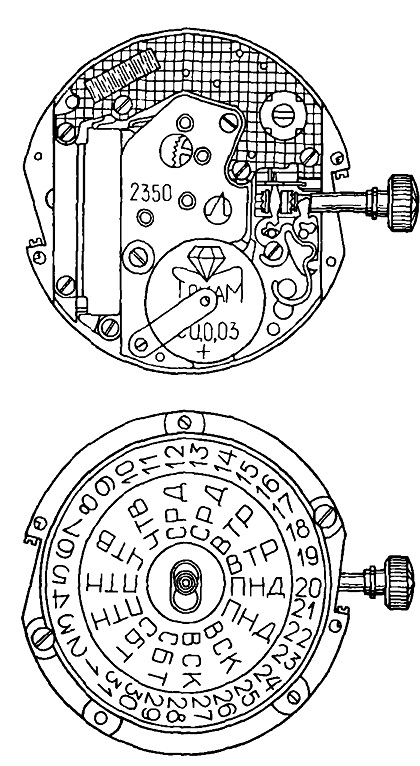

Рис. 112. Механизм часов 2350

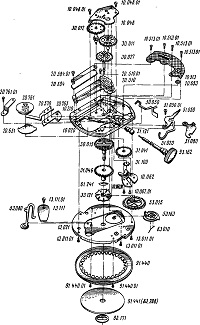

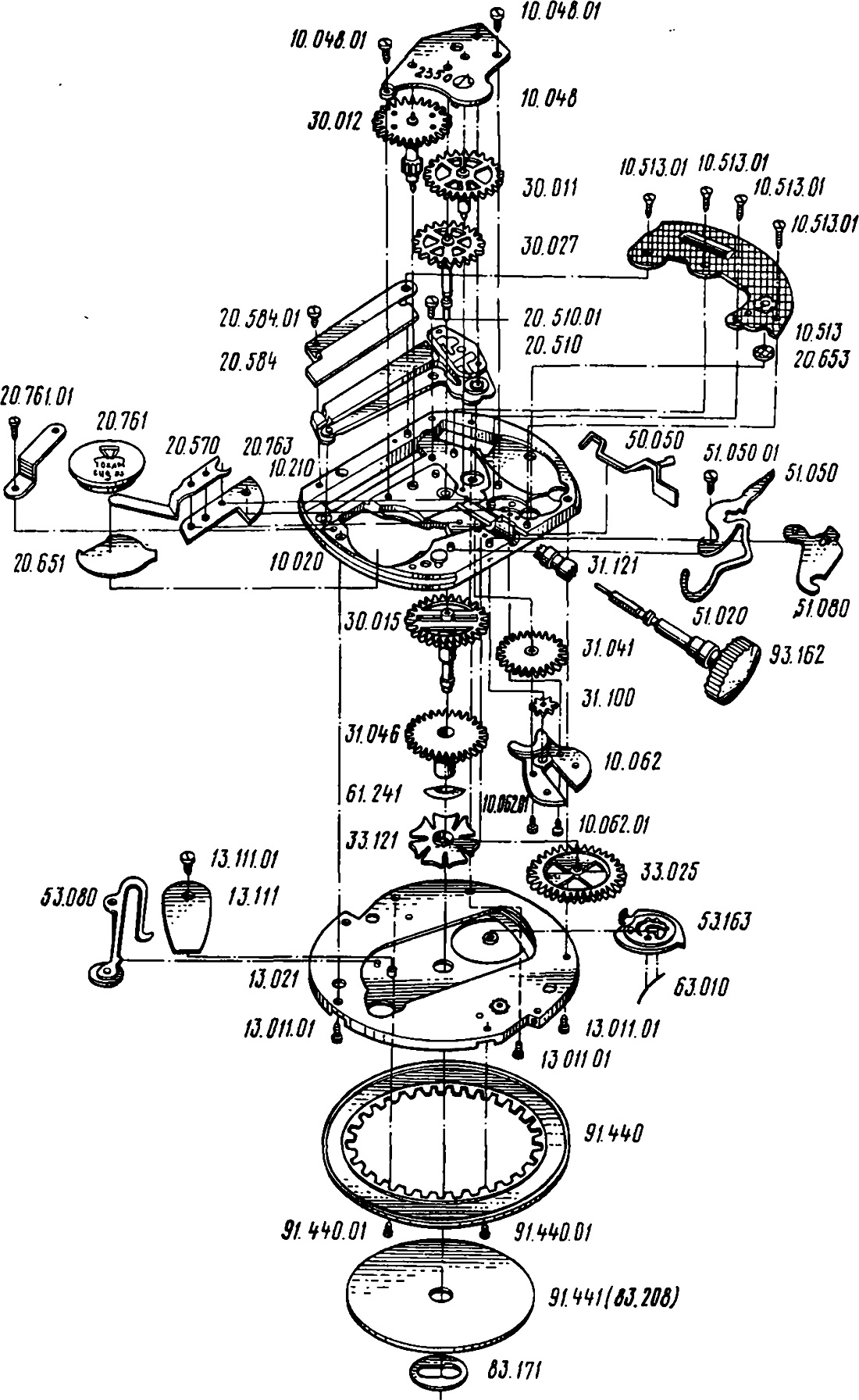

Рис. 113. Детали и сборочные единицы механизма часов 2350,2360:10.020 - платина; 10.048 -мост колесной передачи; 10.048.01 - винт моста колесной передачи; 10.062- мост колеса минутного; 10.062.01 - винт моста колеса минутного; 10.210-накладка; 10.513-блоккварцевого генератора; 10.513.01 - винт блока кварцевого генератора; 13.011.01 - винт блока календаря; 13.021 - платина календаря; 13.111 - пластина фиксатора чисел месяца; 13.111.01 - винт пластины фиксатора чисел месяца; 20.510 - шаговый двигатель; 20.510.01 - винт шагового двигателя; 20.570 - источник питания; 20.584 - экран; 20.584.01 - винт экрана; 20.651 - прокладка источника питания; 20.653 - прокладка; 20.761 - токосъемник верхний; 20.761.01 - винт токосъемника верхнего; 20.763 - токосъемник нижний; 30.011 - колесо передаточное; 30.012 - колесо промежуточное; 30.015- колесо центральное; 30.027-колесосекундное; 31.041 - колесо минутное; 31.046-колесо часовое; 31.100-колесо переводное; 31.121 - муфта кулачковая; 33.025 - колесо суточное; 33.121 - крест мальтийский; 50.050 - пластина стопорения; 51.020 -вал переводной; 51.050-рычаг муфты кулачковой; 51.050.01 - винт рычага муфты кулачковой; 51.080-рычаг переводной; 53.080-фиксатор чисел месяца; 53.163-переключатель; 61.241 -фольга; 63.010 - пружина переключателя; 83.171 - шайба указателя дней недели; 83.208 -шайба календаря; 91.440 - указатель чисел месяца; 91.440.01 - винт указателя чисел месяца; 91.441 - указатель дней недели; 93.162 - головка переводная
Примечание: в КНЧ 2360 деталь 91.441 - указатель дней недели, используется без надписи и имеет номер 83.208.

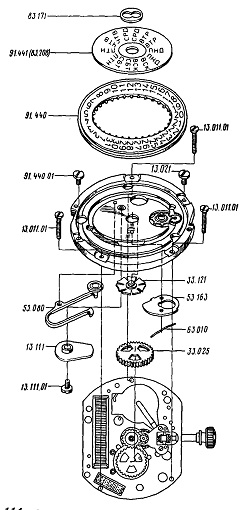

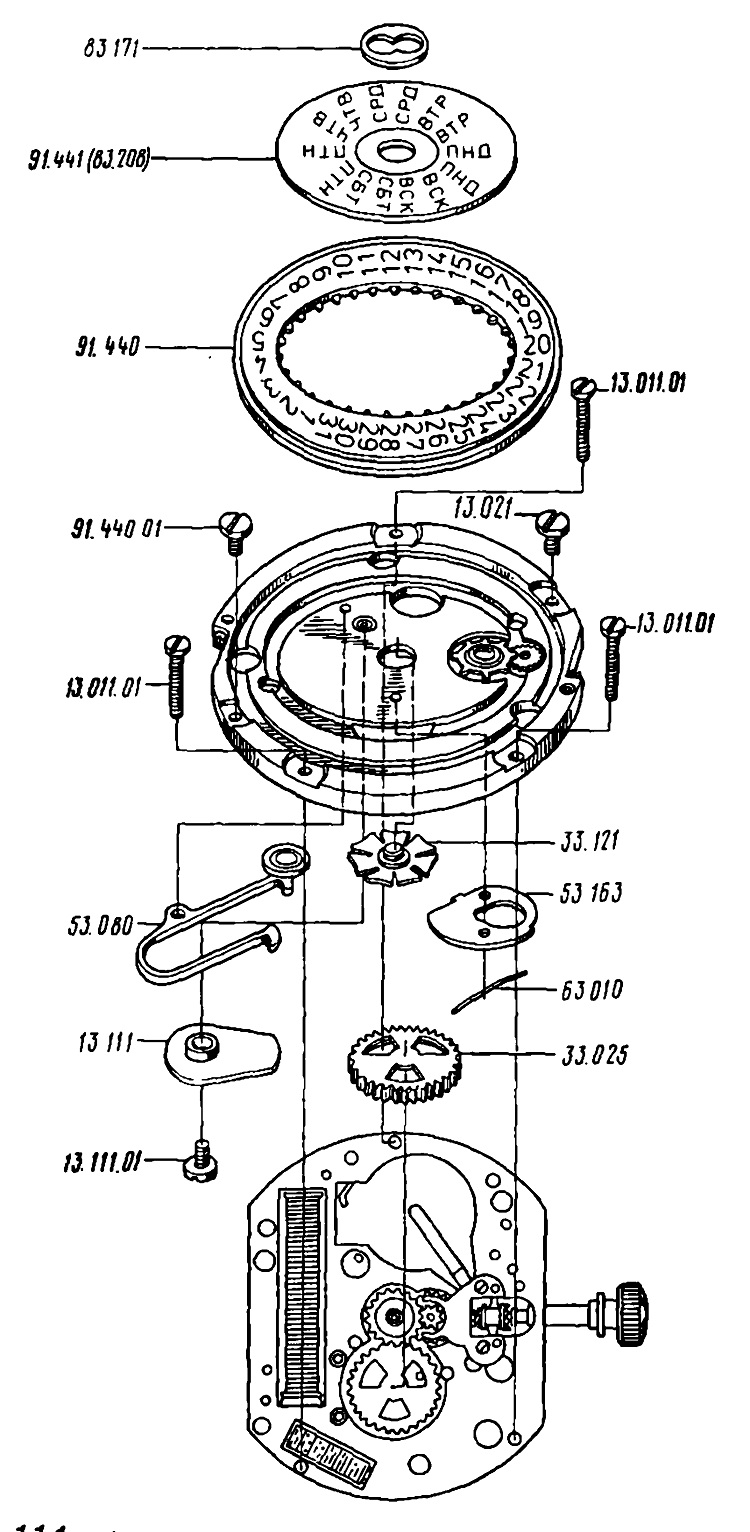

Рис. 114. Детали и сборочные единицы календарного устройства механизма часов 2350, 2360:

13.011.01 -винт блока календаря; 13.021 -платина календаря; 13.111 - пластина фиксатора чисел месяца; 13.111.01 - винт пластины фиксатора чисел месяца; 33.025

- колесо суточное; 33.121 - крест мальтийский; 53.080 - фиксатор чисел месяца; 53.163 - переключатель; 63.010 - пружина переключателя; 83.171 - шайба указателя дней недели; 83.208 - шайба календаря (КНЧ 2360); 91.440 - указатель чисел месяца; 91.440.01 - винт указателя чисел месяца; 91.441 - указатель дней недели (КНЧ 2350)

Примечание: в КНЧ 2360 деталь 91.441 -указатель дней недели, используется без надписи и имеет номер 83.208.
