Конструктивные особенности колесной передачи и
механизма перевода стрелок кварцевых наручных часов с механизмом 1356
В КНЧ 1356 мост колесной передачи крепится к платине винтами. Камни
моста колесной передачи служат опорами для ротора ШД, колеса
передаточного с трибом, колеса секундного с трибом и втулкой. В платине
запрессован один камень, служащий опорой передаточного колеса с трибом.
Колесо промежуточное с трибом имеет бескамневые опоры в платине и мосте
колесной передачи. Триб ротора ШД, колесо передаточное с трибом, колесо
секундное с трибом, колесо промежуточное с трибом кинематически связаны
между собой и образуют основную колесную передачу механизма.
С циферблатной стороны платины в колонку свободно устанавливается колесо
минутное с трибом, перемещение которого ограничивается мостом колеса
переводного, закрепленным в расточке платины винтом.
На центральную колонку платины свободно посажено колесо центральное с
трибом стрелки минутной. Колесо центральное, колесо минутное и колесо
часовое кинематически связаны между собой и образуют механизм перевода
стрелок. Связь основной колесной передачи с механизмом перевода стрелок
осуществляется посредством зацепления триба промежуточного с колесом
центральным, установленным фрикционно на триб стрелки минутной.
В боковой паз платины устанавливается вал переводной, направляемый
накладкой. На штифт платины с циферблатной стороны устанавливается рычаг
переключения, выполняющий функцию фиксатора пластины, установленной в
паз платины.
На этот же штифт платины устанавливается рычаг обнуления, выполняющий
функции стопорения колесной передачи (рис. 11) и замыкания на корпус
штифта обнуления БКГ.
Система рычагов фиксируется от осевого смещения накладкой, установленной
на платину.
Вал переводной извлекается из механизма путем
отодвигания пластины концом пинцета или отвертки (рис. 12).
В механизме применен экран магнитный, предохраняющий блок кварцевого
генератора и шаговый двигатель от воздействия внешних магнитных полей.

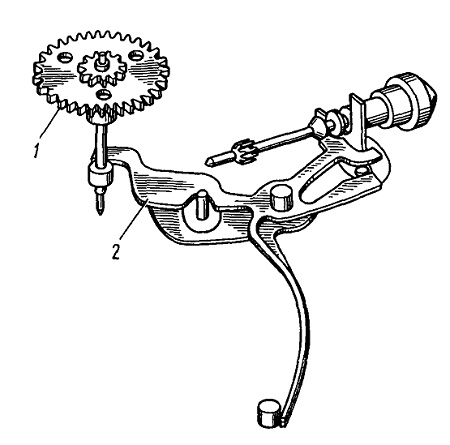

Рис. 11. Стопорение колесной передачи в КНЧ с
механизмом 1356, 1656 А:
1 - колесо секундное; 2 - рычаг обнуления

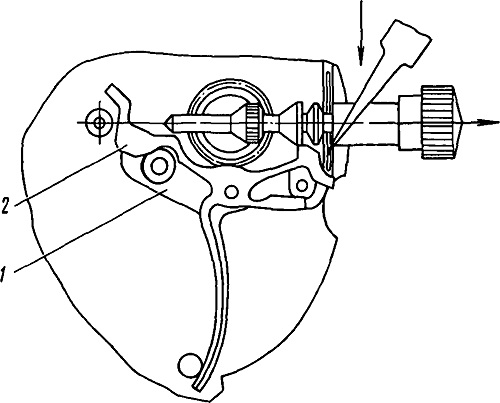

Рис. 12. Извлечение вала переводного из
механизма КНЧ 1356,1656А:
1 - рычаг переключения; 2 - рычаг обнуления
