Принцип действия кварцевых наручных часов 1356, 1656, 1656А, 1656Н

Кинематические схемы кварцевых наручных часов 1356, 1656, 1656А, 1656Н представлены на рис. 2-5, а принципиальные электрические схемы -на рис. 9, 10. Кинематические схемы календарных устройств КНЧ 2350, 2360, 2450, 2460 представлены на рис. 6-8.

Электрический сигнал кварцевого генератора после деления его частоты каскадами делителей и формирования выходным каскадом блока кварцевого генератора БКГ поступает в виде прямоугольных разнополярных импульсов с частотой следования 1 Гц на шаговый двигатель, вращая его ротор. Триб ротора через колесную передачу вращает стрелки. Установка текущего времени осуществляется с помощью механизма перевода стрелок.

Вал переводной в часах с механизмами 1356,1656,1656А, 1656Н может занимать два фиксированных положения. Первое фиксированное положение - „исходное". Головка вала переводного вплотную прижата к корпусу часов и может свободно вращаться в обе стороны. Часы функционируют и показывают текущее время. Второе фиксированное положение - „перевод стрелок". Головка вала переводного отжата от корпуса часов, часы остановлены, установка текущего времени осуществляется с помощью механизма перевода стрелок.

В часаха 2350, 2360, 2450, 2460 вал переводной может занимать три фиксированных положения (рис. 1).

Первое фиксированное положение вала переводного для всех часов -„исходное". Головка вала переводного прижата к корпусу часов и может

свободно вращаться в обе стороны. Часы функционируют, показывают текущее время, день недели и (или) число месяца.

Второе фиксированное положение вала переводного без потери временной информации (часы функционируют) для часов с механизмами:

2350,2360 - корректировка чисел месяца вращением вала переводного по часовой стрелке;

2450, 2460 - корректировка чисел месяца вращением вала переводного против часовой стрелки;

2450 - корректировка дней недели вращением вала переводного по часовой стрелке.

Третье фиксированное положение вала переводного с потерей временной информации (секундная стрелка остановлена) для часов с механизмами:

2350,2360, 2450, 2460 - „перевод стрелок" вращением

вала переводного против часовой стрелки;

2350 - корректировка дней недели вращением вала переводного против часовой стрелки с переключением календарного устройства.

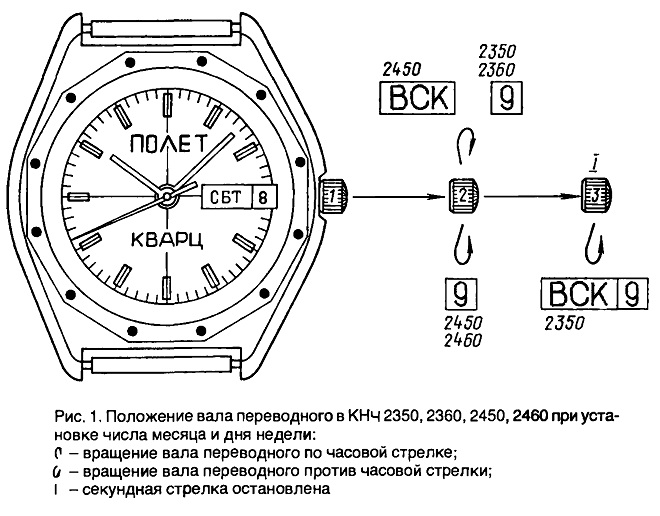

Рис. 1. Положение вала переводного в КНч 2350,2360,2450,2460 при установке числа месяца и дня недели:



Рис. 2. Кинематическая схема механизма часов 1356:

1 - шаговый двигатель; 2 - колесо передаточное; 3 - колесо секундное;

4 - колесо промежуточное; 5 - колесо центральное; 6 - колесо часовое;

7 - колесо минутное; 8 - рычаг переключения; 9 - рычаг обнуления;

10 - пластина; 11- вал переводной; 12 - головка переводная; 13 - колесо переводное; 14 - источник питания, 15 - блок кварцевого генератора

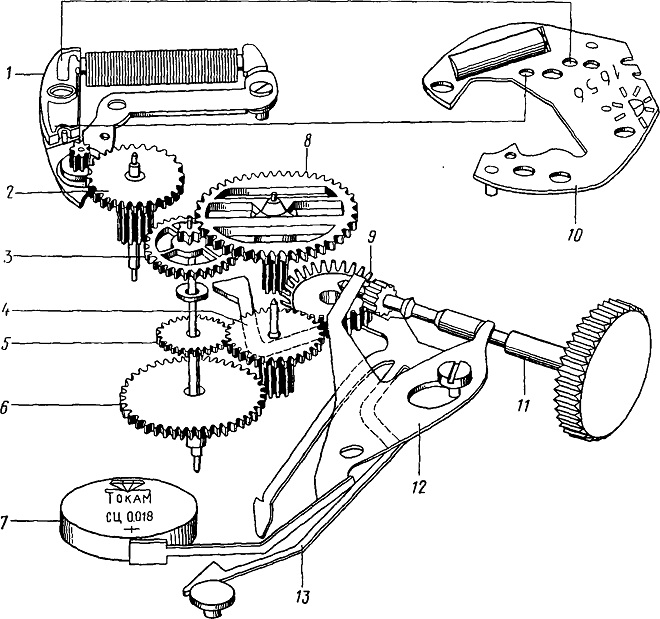

Рис. 3. Кинематическая схема механизма часов 1656:

1 - шаговый двигатель; 2 - колесо передаточное; 3 - колесо секундное;

4 - колесо минутное; 5 - триб минутный свободный; 6 - колесо часовое;

7 - источник питания; 8 - колесо промежуточное; 9 - колесо переводное; 10 - блок кварцевого генератора; 11 - вал переводной; 12 - токосъемник боковой; 13 - стопор промежуточного колеса

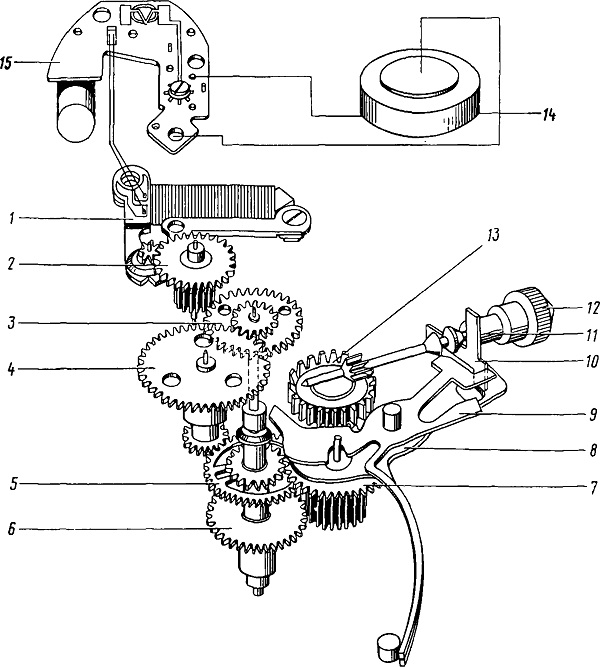

Рис. 4. Кинематическая схема механизма часов 1656А:
1 - блок кварцевого генератора; 2 - источник питания; 3 - шаговый двигатель; 4 - колесо передаточное; 5- колесо промежуточное; 6 - колесо центральное; 7 - колесо часовое; 8 - колесо минутное; 9 - рычаг обнуления; 10 - колесо секундное; 11 - колесо переводное; 12 - вал переводной;
13 - пластина; 14 - головка переводная; 15 - рычаг переключения

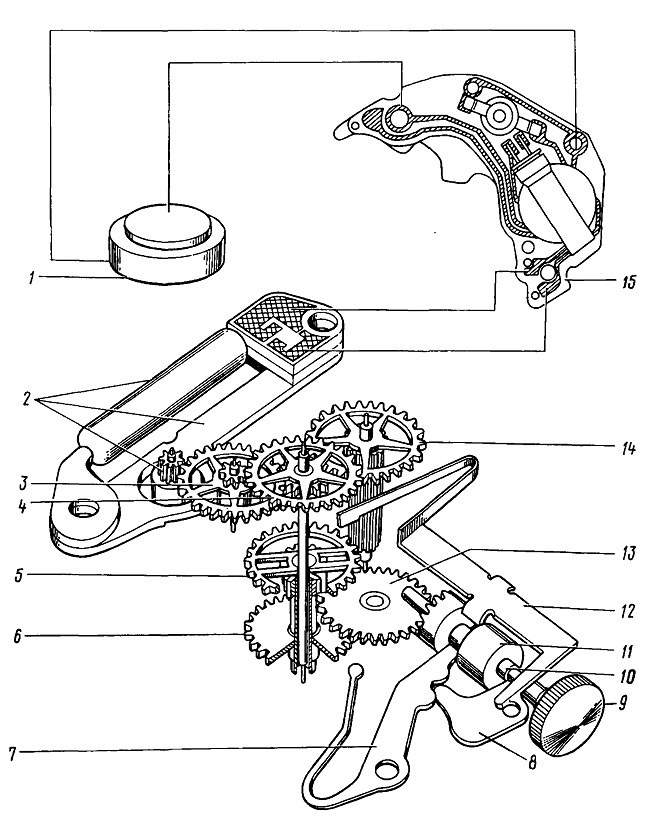

Рис. 5. Кинематическая схема механизма часов 1656Н:
1 - источник питания; 2 - шаговый двигатель; 3 - колесо передаточное; 4 -колесо секундное; 5 - колесо центральное; б - колесо часовое; 7 - рычаг кулачковой муфты; 8-рычаг переводной;9-головка переводная; 10 -вал переводной; 11 - муфта кулачковая; 12 - тормозной рычаг; 13 - колесо минутное; 14 - колесо промежуточное; 15- блок кварцевого генератора
