Работа календарного устройства кварцевых наручных часов 2450

Вращение от колеса часового 15 (рис. 7) передается на колесо календаря с трибом 14, затем - на колесо суточное 12, которое делает один оборот за двое суток. Колесо суточное 12 имеет поводок 13 с двумя симметричными выступами. Поводок своими выступами взаимодействует с указателем чисел месяца 11 и звездочкой указателя дней недели 4, расположенной в центре механизма, и переключает их один раз в сутки.

Корректировку показаний календаря следует производить во 2-ом фиксированном положении вала переводного.

Ускоренная корректировка числа происходит при вращении головки вала переводного 21 по часовой стрелке. Колесо переводное 6 взаимодействует с колесом рычага корректора 5, которое передает вращение звездочке с колесом корректора 18. Звездочка с колесом корректора передвигается в крайнее правое положение и, вращаясь, переключает указатель чисел месяца 11.

Ускоренная корректировка дней недели происходит при вращении головки вала переводного 21 против часовой стрелки. Звездочка с колесом корректора 18 занимает крайнее левое положение и входит в зацепление со звездочкой указателя дней недели 4, которая переключает указатель дней недели 17.

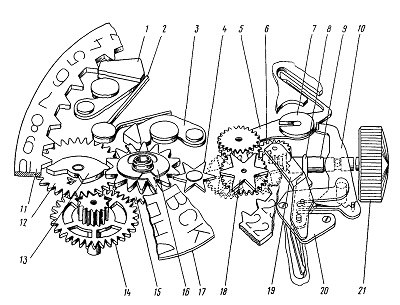

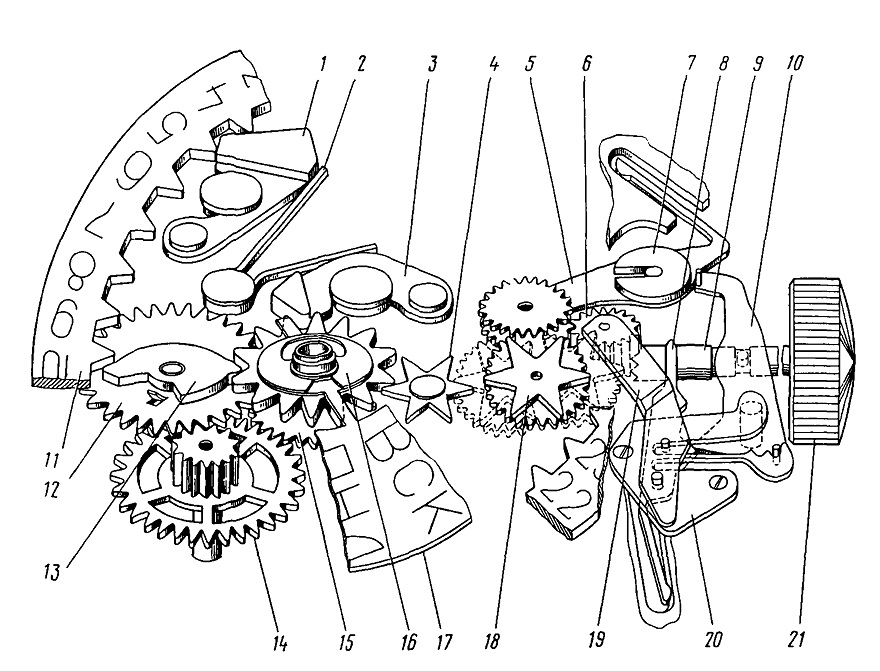

Рис. 7. Кинематическая схема календарного устройства механизма часов 2450:

1 - фиксатор указателя чисел месяца; 2 - пружина фиксатора; 3 - фиксатор указателя дней недели; 4 - звездочка указателя дней недели; 5 -рычаг корректора; 6 - колесо переводное; 7 - шайба рычага корректора; 8 - рычаг муфты кулачковой; 9 - муфта кулачковая; 10 - рычаг переводной, 11 - указатель чисел месяца; 12-колесо суточное; 13-поводок; 14-колесо календаря с трибом; 15 - колесо часовое; 16 - шайба указателя дней недели; 17 - указатель дней недели; 18 - звездочка с колесом корректора; 19 - рычаг колеса переводного; 20-фиксатор; 21 - вал переводной с головкой
