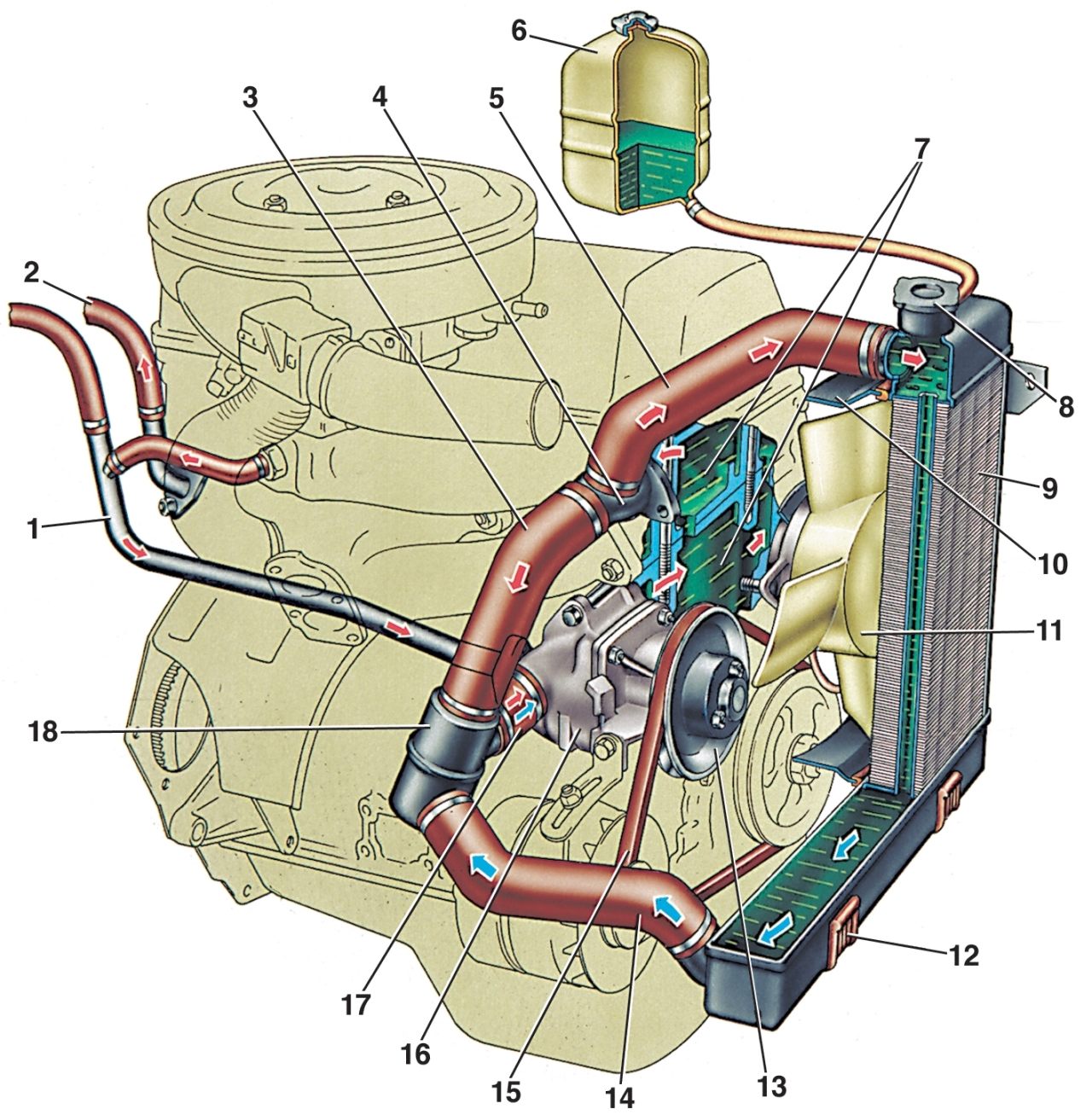

Рис. 3–60. Система охлаждения: 1 — трубка отвода жидкости от радиатора отопителя; 2 — шланг отвода горячей жидкости из головки цилиндров в радиатор отопителя; 3 — перепускной шланг термостата; 4 — выпускной патрубок рубашки охлаждения; 5 — подводящий шланг радиатора; 6 — расширительный бачок; 7 — рубашка охлаждения; 8 — пробка радиатора; 9 — радиатор; 10 — кожух вентилятора; 11 — вентилятор; 12 — резиновая опора радиатора; 13 — шкив привода насоса охлаждающей жидкости; 14 — отводящий шланг радиатора; 15 — ремень привода насоса и генератора; 16 — насос охлаждающей жидкости; 17 — шланг подачи охлаждающей жидкости в насос; 18 — термостат. Стрелками указано направление движения жидкости
|
