При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает натяжение, т.е. если цепь вытянулась не более, чем на 4 мм.

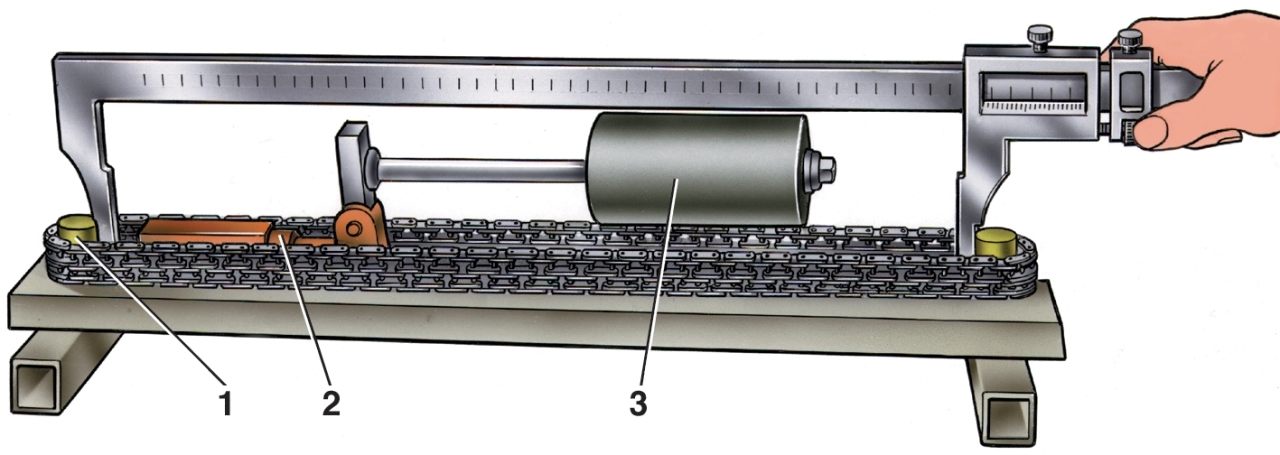

Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (рис. 3–58), имеющем два ступенчатых ролика 1, на которые надевается цепь. С помощью противовеса 3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н
(15 кгс). Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления.

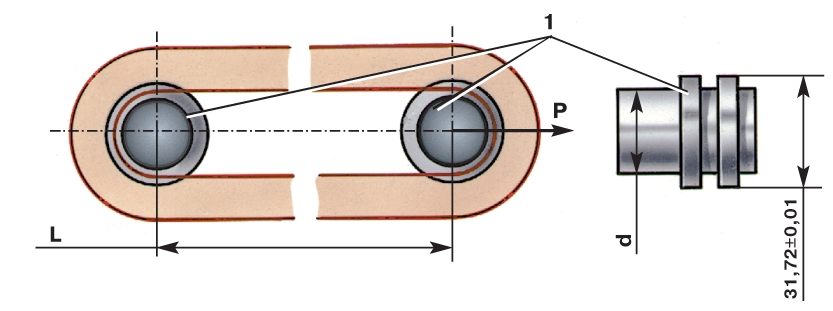

Растяните цепь усилием 294 Н (30 кгс), поставив противовес в крайнее правое положение, затем уменьшите усилие на 147 Н (15 кгс), сдвинув противовес в крайнее левое положение. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L (рис. 3–59) между осями роликов. Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов.
Для новой цепи расстояние L между осями роликов составляет 495,3+0,5+0,1 мм.
Если цепь вытянулась до 499,5 мм ее следует заменить. Перед установкой на двигатель смажьте цепь моторным маслом.
