3.12.4 Регулировка натяжения ремня привода насоса ВАЗ 2107

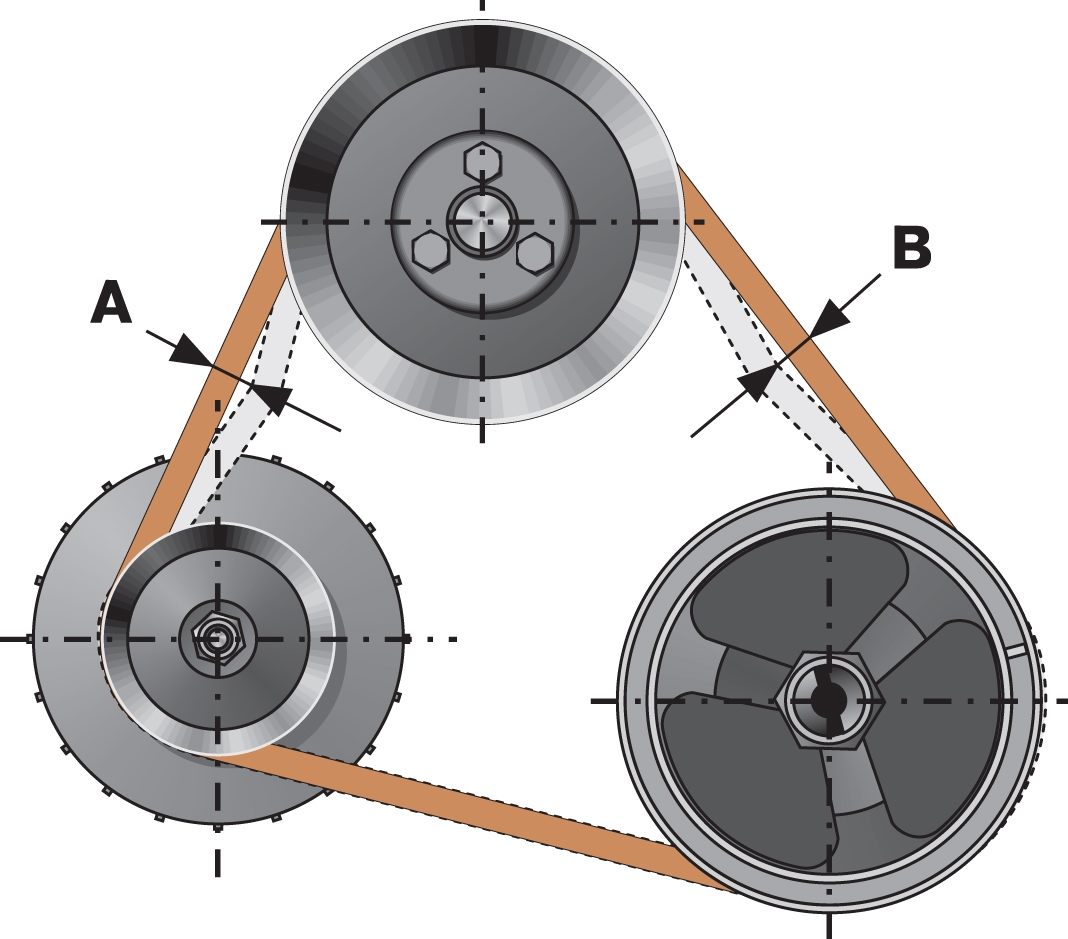

Рис. 3–61. Схема проверки натяжения ремня привода насоса

Натяжение ремня проверяется его прогибом между шкивами генератора и насоса или между шкивами насоса и коленчатого вала. При нормальном натяжении ремня прогиб А (рис. 3–61) под усилием 98 Н (10 кгс) должен быть в пределах 10–15 мм, а прогиб В — в пределах 12–17 мм.
Дпя увеличения натяжения ремня, ослабив гайки крепления генератора, сместите его от двигателя и затяните гайки.
