Жигули (ВАЗ-2107). Радиатор



Жигули (ВАЗ-2107). Радиатор

Слейте жидкость из радиатора и блока цилиндров, удалив сливные пробки в нижнем бачке радиатора и на блоке цилиндров; при этом откройте кран отопителя, а пробку радиатора удалите с наливной горловины (с 1988 г. на двигателях с электровентиляторами сливную пробку нижнего бачка убрали, а жидкость сливают через отверстие датчика включения электровентилятора).

ПРЕДУПРЕЖДЕНИЕ
Чтобы не повредить радиатор, отворачивая сливную пробку нижнего бачка, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не повредить грани пробки.


3.12.7 Радиатор ВАЗ 2107

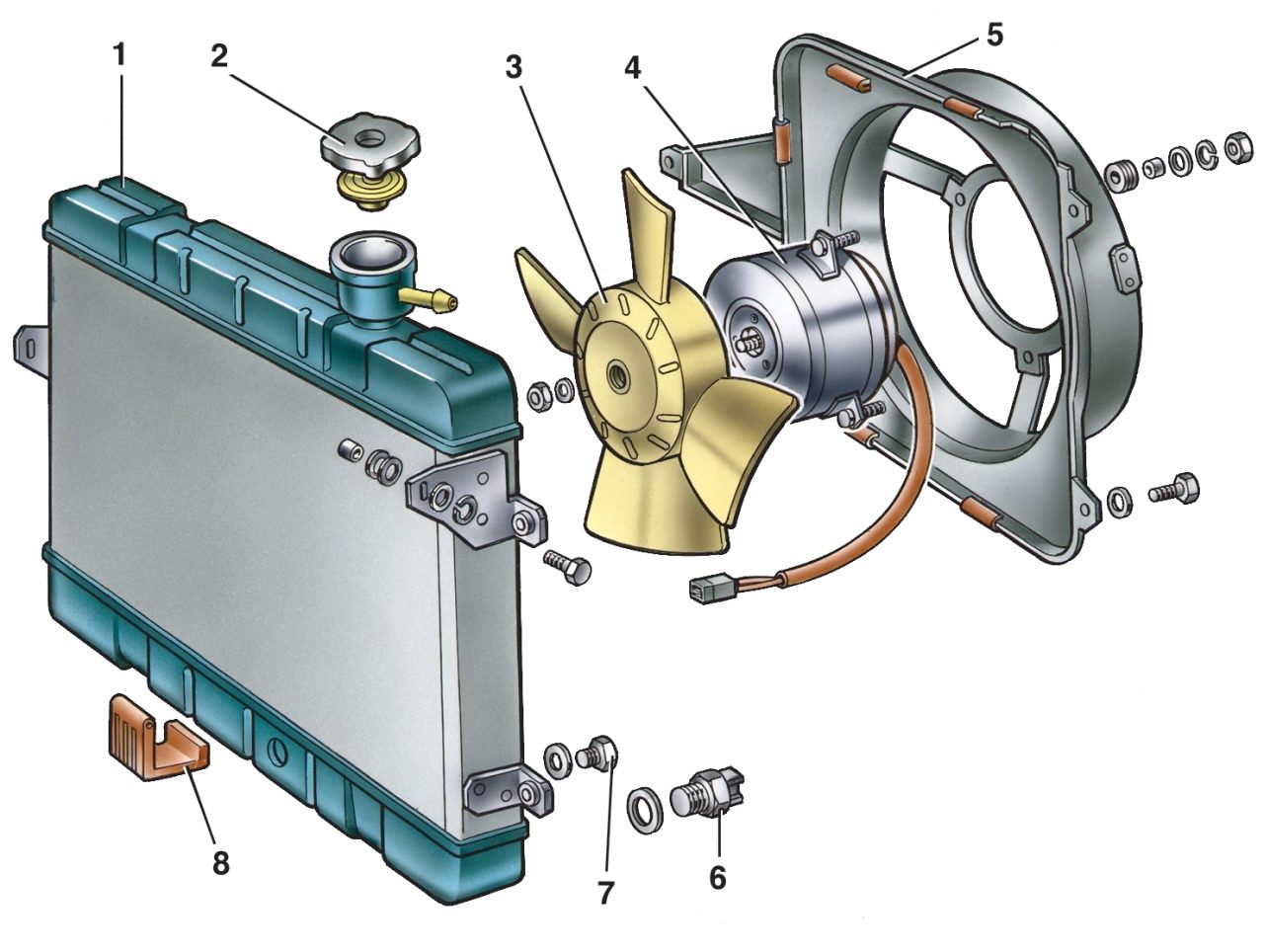

Рис. 3–67. Детали радиатора и вентилятора с электроприводом: 1 — радиатор; 2 — пробка радиатора; 3 — вентилятор; 4 — электродвигатель вентилятора; 5 — кожух вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — сливная пробка радиатора; 8 — нижняя опора радиатора

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости, а от электродвигателя 4 (рис. 3–67) вентилятора и его датчика 6 отсоедините провода.
Отверните болты крепления радиатора к кузову и выньте его из отсека двигателя вместе с термостатом, шлангами и электровентилятором.
Снимите с радиатора шланги и кожух вентилятора с электродвигателем.
В 1988 г. на некоторых партиях автомобилей устанавливают радиатор с алюминиевой сердцевиной и пластмассовыми бачками.
Проверка герметичности
Герметичность радиатора проверяется в ванне с водой.
Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа
(1 кгс/см2) и опустите в ванну с водой не менее чем на 30 cек. При этом не должно наблюдаться травления воздуха. Для проверки алюминиевых радиаторов давление должно быть 0,2 МПа (2 кгс/см2).
Незначительные повреждения латунного радиатора запаяйте мягким припоем, а при значительных замените радиатор новым.
