Шкода Фабия. Замена и регулировка натяжения ремня привода распределительного вала

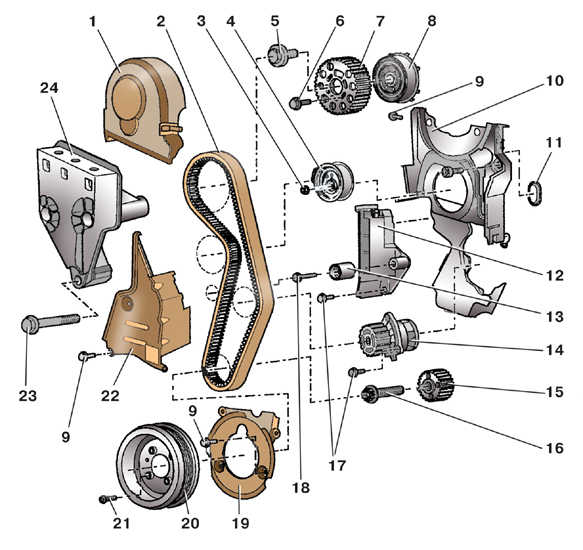

Детали привода распределительного вала



2.4.1 Замена и регулировка натяжения ремня привода распределительного вала Шкода Фабия 2000-2007 года





1 – верхняя крышка ремня;
2 – ремень привода распределительного вала;
3 – гайка крепления натяжного ролика;
4 – натяжной ролик;
5 – болт крепления ступицы шкива распределительного вала;
6 – болт крепления шкива распределительного вала;
7 – шкив распределительного вала;
8 – ступица шкива;
9 – болт;
10 – задняя крышка ремня;
11 – втулка;
12 – натяжное устройство;
13 – направляющий ролик;
14 – водяной насос;
15 – шкив коленчатого вала;
16 – болт крепления шкива;
17 – болты крепления водяного насоса;
18 – болт крепления направляющего ролика;
19 – нижняя крышка ремня;
20 – шкив привода генератора;
21 – болт крепления шкива;
22 – средняя крышка ремня;
23 – болт крепления кронштейна опоры силового агрегата;
24 – кронштейн опоры силового агрегата

Замените ремень привода распределительного вала, если при осмотре обнаружите:

 – следы масла на любой поверхности ремня;
 – следы износа зубьев;
 – трещины, складки, подрезы, расслоение резины, выпуклости на наружной поверхности.

Предупреждение

 Если ремень снимают не для замены, пометьте направление его вращения, так как при изменении направления вращения ремень будет быстро изнашиваться.


Детали привода распределительного вала показаны на рис. Детали привода распределительных валов двигателей 1,4 л, 55 и 74 кВт и рис. Детали привода распределительного вала.

Моменты затяжки, Н·м



Гайка крепления натяжного ролика
20 и довернуть на 45°
Болт крепления ступицы шкива распределительного вала
100
Болт крепления шкива распределительного вала
25
Болт крепления задней крышки ремня
10
Болт крепления шкива коленчатого вала
120 и довернуть на 90 °
Болт крепления водяного насоса
15
Болт крепления направляющего ролика
20
Болт крепления шкива привода генератора
10 и довернуть на 90°
Болт крепления кронштейна правой опоры силового агрегата
45
