Шкода Фабия. Замена ремня привода генератора

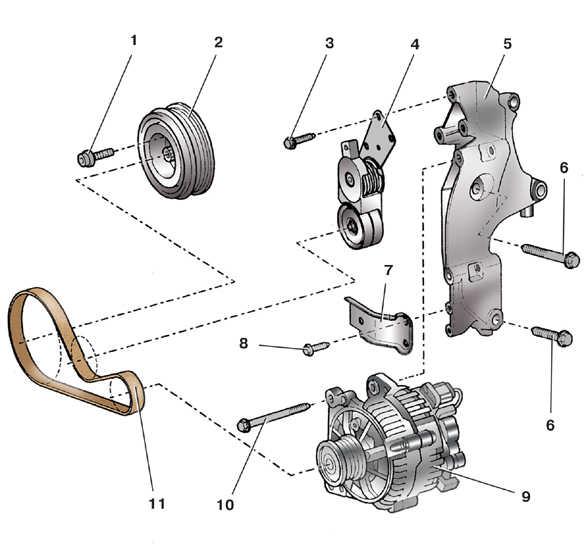

Детали привода генератора (автомобиль без кондиционера)

2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года





1 – болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления натяжного устройства;
4 – натяжное устройство;
5 – кронштейн генератора;
6, 8 – болты крепления кронштейна;
7 – кронштейн нижнего воздуховода;
9 – генератор;
10 – болт крепления генератора;
11 – ремень привода генератора

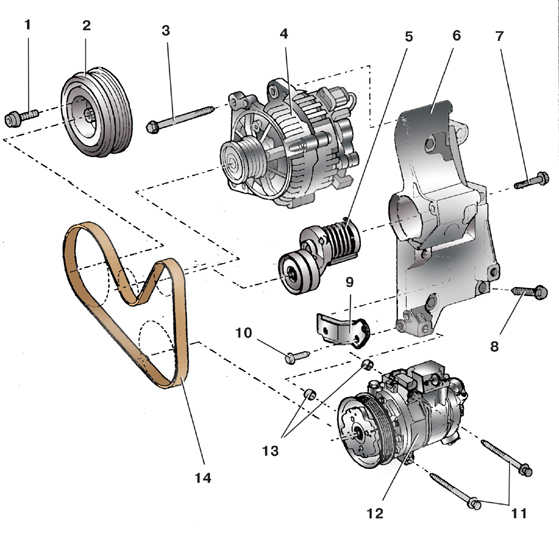

Детали привода генератора (автомобиль с кондиционером)



2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года





1 – болт крепления шкива коленчатого вала;
2 – шкив с гасителем крутильных колебаний;
3 – болт крепления генератора;
4 – генератор;
5 – натяжное устройство;
6 – кронштейн генератора;
7 – болт крепления натяжного устройства;
8, 10 – болты крепления кронштейна;
9 – кронштейн нижнего воздуховода;
11 – болт крепления компрессора;
12 – компрессор кондиционера;
13 – установочные втулки компрессора;
14 – ремень привода генера

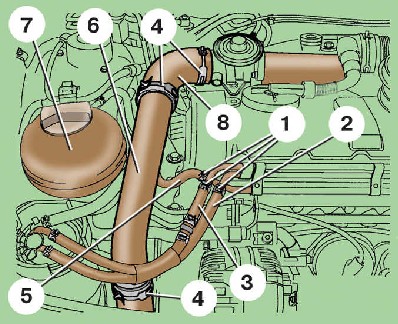

Моторный отсек

2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года




1, 4 – хомуты;

2 – шланг обратного слива топлива;

3 – шланг подачи топлива;

5 – шланг подвода охлаждающей жидкости;

6 – верхний воздуховод наддува;

7 – расширительный бачок;

8 – шланг

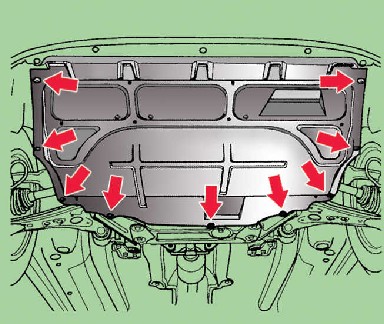

Грязезащитный щиток двигателя

2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года




Винты крепления щитка показанны стрелками.

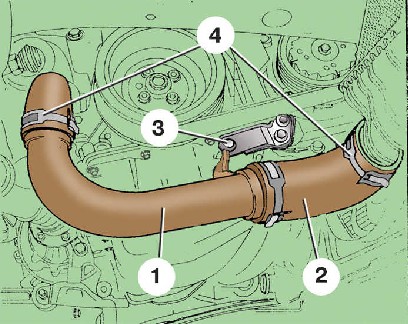

Нижний воздуховод наддува


2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года



1 – воздуховод;

2 – шланг;

3 – болт;

4 – хомут

Предупреждение

 Если ремень снимают не для замены, то перед снятием, пометьте направление его вращения, так как при изменении направления вращения ремень будет быстро изнашиваться.


Ремень заменяют в следующем порядке.


ПОРЯДОК ВЫПОЛНЕНИЯ
Модели без кондиционера
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. У двигателей с наддувом снимите хомуты 4 и верхний воздуховод 6 со шлангом 8 из моторного отсека (см. рис. Моторный отсек).
  2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года

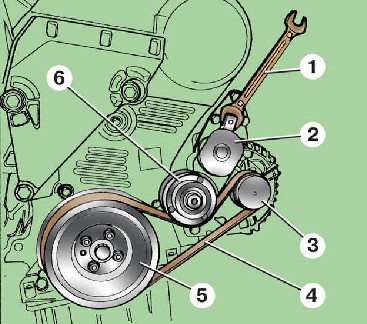

3. Ключом 1 поверните по часовой стрелке натяжной ролик 6, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень (2 – натяжное устройство; 3 – шкив генератора; 4 – ремень привода генератора; 5 – шкив коленчатого вала).

4. Проверьте затяжку болтов крепления генератора и натяжного устройства. Проверьте легкость вращения натяжного ролика 6 и шкива 3 генератора, они должны вращаться легко, без заеданий.
5. Удерживая натяжное устройство 2, наденьте новый ремень 4 на шкивы коленчатого вала 5 и генератора 3 и отпустите натяжное устройство. Натяжное устройство автоматически натянет ремень.
6. Пустите двигатель и проверьте работу ремня.
Модели с кондиционером
7. Снимите грязезащитный щиток двигателя, отвернув винты его крепления, показанные стрелками на рисунке (см. рис. Грязезащитный щиток двигателя).
8. Отверните болт 3, снимите хомуты 4 и затем нижний воздуховод 1 со шлангом 2 (см. рис. Нижний воздуховод наддува).


2.3 Замена ремня привода генератора Шкода Фабия 2000-2007 года

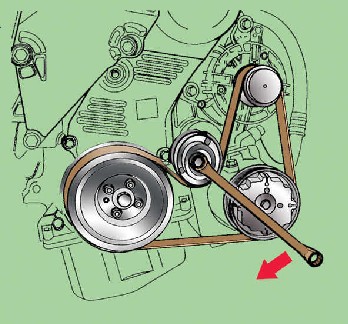

9. Ключом, как показано на рисунке, поверните по часовой стрелке натяжной ролик, чтобы ослабить натяжение ремня. Удерживая ролик, снимите ремень.

10. Проверьте затяжку болтов крепления генератора, компрессора кондиционера и натяжного устройства. Проверьте легкость вращения натяжного ролика и шкивов генератора и компрессора, они должны вращаться легко, без заеданий.
11. Удерживая натяжной ролик, наденьте новый ремень на шкивы коленчатого вала, генератора и компрессора, затем отпустите ролик. Натяжное устройство автоматически натянет ремень.
12. Пустите двигатель и проверьте работу ремня.
