Шкода Фабия. Бензиновые двигатели 1,4 л, 55 и 74 кВт. Установка поршня первого цилиндра в положение ВМТ такта сжатия

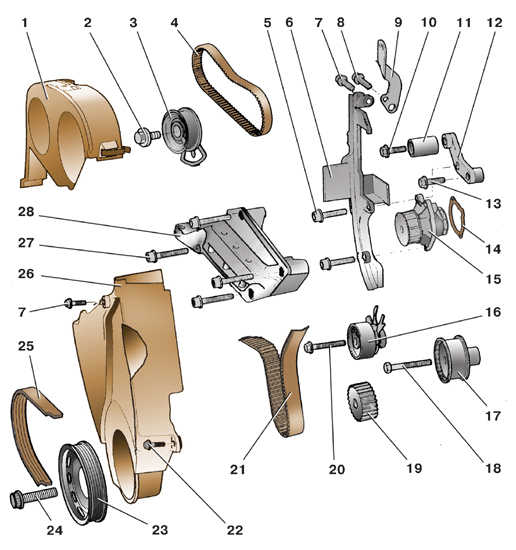

Детали привода распределительных валов двигателей 1,4 л, 55 и 74 кВт



2.2.3 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года





1 – верхняя крышка ремней привода распределительных валов;
2 – болт крепления натяжного ролика;
3 – натяжной ролик ремня привода выпускного распределительного вала;
4 – ремень привода выпускного распределительного вала;
5 – болт крепления задней крышки;
6 – задняя крышка;
7 – болт;
8 – болт крепления рыма;
9 – рым;
10 – болт крепления направляющего ролика;
11 – направляющий ролик;
12 – кронштейн;
13 – болт крепления кронштейна;
14 – прокладка водяного насоса;
15 – водяной насос;
16 – натяжной ролик ремня привода распределительных валов;
17 – направляющий ролик;
18 – болт крепления направляющего ролика;
19 – шкив коленчатого вала;
20 – болт крепления натяжного ролика;
21 – ремень привода распределительных валов;
22 – болт крепления нижней крышки;
23 – шкив привода генератора;
24 – болт крепления шкива коленчатого вала;
25 – ремень привода генератора;
26 – нижняя крышка ремней привода распределительных валов;
27 – болт крепления кронштейна;
28 – кронштейн правой опоры силового агрегата


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух (см. подраздел 2.1).
2. Отстегнув защелки, снимите верхнюю крышку 1 ремня привода распределительного вала.


2.2.3 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года

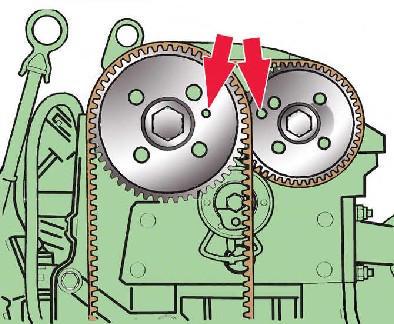

3. Проверните коленчатый вал так, чтобы отверстия в шкивах распределительных валов расположились напротив друг друга, как показано на рисунке.



2.2.3 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года

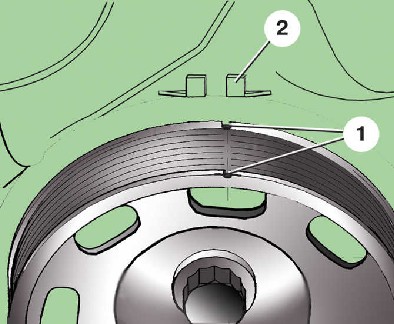

4. Проверьте совпадение меток 1 на шкиве привода генератора и 2 на нижней крышке ремня.

  2.2.3 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года

5. Если нижняя крышка ремня снята, проверьте совпадение метки 1 на передней крышке блока цилиндров со срезанным зубом 2 на шкиве коленчатого вала.
