Шкода Фабия. Двигатель











Верхний кожух двигателя снимается вместе с пробкой маслоналивной горловины. На головке блока под кожухом закреплена технологическая пробка маслоналивной горловины. Если не предполагается снимать крышку головки блока, закройте технологической пробкой маслоналивную горловину.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт

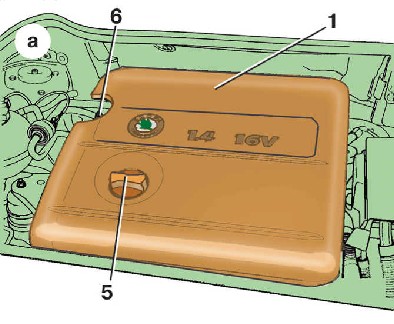

Снятие верхнего кожуха (двигатели 1,4 л, 55 и 74 кВт)

2.0 Двигатель Шкода Фабия 2000-2007 года




1 – верхний кожух;

5 – пробка маслоналивной горловины;

6 – указатель уровня масла


ПОРЯДОК ВЫПОЛНЕНИЯ
Потяните вверх переднюю часть кожуха 1, а затем заднюю так, чтобы пластмассовые защелки кожуха вышли из зацепления.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ 1,0 л, 37 кВт И 1,4 л, 50 кВт

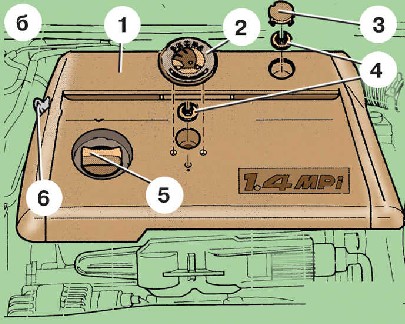

Снятие верхнего кожуха (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт)



2.0 Двигатель Шкода Фабия 2000-2007 года




1 – верхний кожух;

2 – заводская эмблема;

3 – заглушка;

4 – гайка;

5 – пробка маслоналивной горловины;

6 – указатель уровня масла


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поддев отверткой, снимите заводскую эмблему 2 и заглушку 3.
2. Отверните две гайки 4 крепления кожуха.
3. Выньте указатель 6 уровня масла.
4. Снимите кожух 1.

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

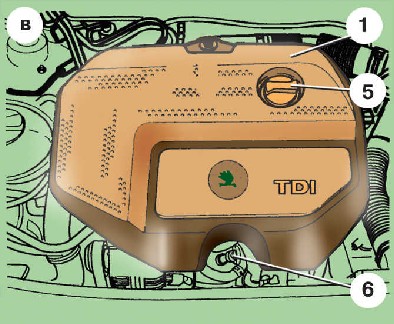

Снятие верхнего кожуха дизельного двигателя



2.0 Двигатель Шкода Фабия 2000-2007 года




1 – верхний кожух;

5 – пробка маслоналивной горловины;

6 – указатель уровня масла


ПОРЯДОК ВЫПОЛНЕНИЯ
Потяните вверх переднюю часть кожуха 1 так, чтобы пластмассовые защелки кожуха вышли из зацепления. Затем сдвиньте кожух вперед и снимите его.
