Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Снятие и установка головки блока цилиндров (2,0 л)

  Снятие

  Отделите впускной коллектор от головки блока цилиндров.

  Для этого отверните 6 болтов крепления (рис. 2.209).

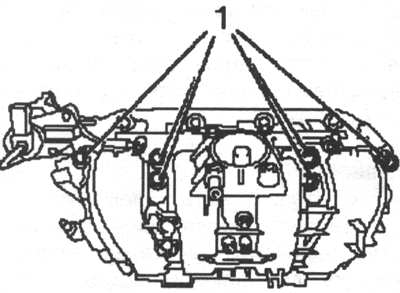

Рис. 2.209. Болты крепления впускного коллектора:

1 — болт крепления

  Снимите уплотнение.

  Очистите уплотняемые поверхности.

  Отделите натяжитель цепи от голо­вки блока цилиндров.

  Отверните 2 болта крепления.

  Отсоедините датчик давления мас­ла от головки блока цилиндров.

  Отсоедините клапан рециркуляции отработанных газов от головки блока цилиндров.

  Отверните 4 болта крепления.

  Снимите свечи зажигания с помо­щью специального инструмента КМ-194-Е.

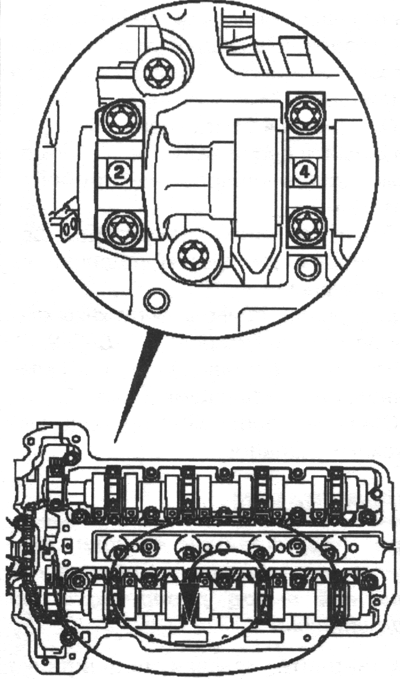

  Отметьте маркировку перед де­монтированием крышки подшипника распредвала.

  Распредвал привода выпускных кла­панов, идентификация: 1–3–5–7–9.

  Распредвал привода впускных кла­панов, идентификация: 2–4–6–8–10.

  Снимите распредвал привода вы­пускных клапанов.

ПРИМЕЧАНИЕ

  При отворачивании крышки под­шипника распредвала, обеспечьте плавныйвыход распредвала из подшипника.

  Отверните крышки подшипника распредвала постепенно на 1/2 — 1 оборота.

  Отверните 10 болтов крепления.

  Снимите крышки подшипников распредвала.

  Отложите в правильном порядке.

  Снимите распредвал привода вы­пускных клапанов

  Отверните крышки подшипника распредвала постепенно на 1/2—1 оборота.

  Отверните 10 болтов крепления.

  Снимите крышки подшипников распредвала, отложите в правиль­ном порядке.

  Снимите распредвал привода впу­скных клапанов

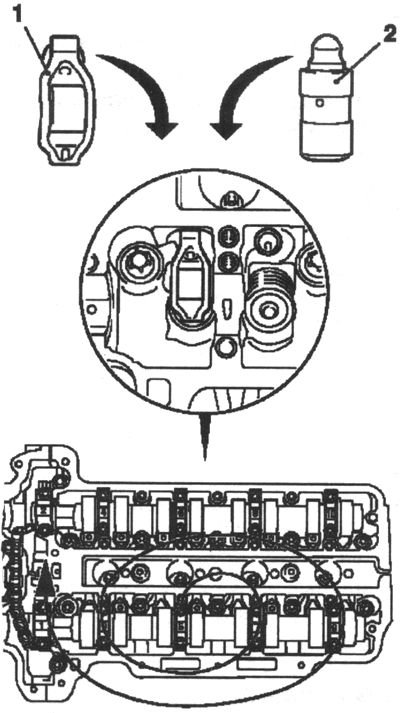

  Снимите толкатели клапанов и гид­равлические толкатели клапанов из головки блока цилиндров.

  Поместите снятые толкатели кла­панов и гидравлические толкатели клапанов в стороне в последователь­ности снятия

  Установка

  Очистите все снятые элементы.

  Установите толкатели клапанов и гидравлические толкатели клапа­нов в головку блока цилиндров.

  Покройте поверхности трения чис­тым моторным маслом.

  Покройте подшипник распредвала смазочной пастой (серой).

  Установите распредвал привода впускных клапанов.

  Покройте поверхности трения сма­зочной пастой (серой).

Рис. 2.210. Порядок откручивания болтов крепления

крышек подшипников распре­двала

  Установите распредвал привода впускных клапанов

ПРИМЕЧАНИЕ

  Установите распредвал так, что­бы кулачки цилиндра № 1 были в по­ложении ВМТ зажигание (кулачки направлены наружу).

ВНИМАНИЕ

  Отметьте метку и расположение.

  Установите крышки подшипников распредвала.

ПРИМЕЧАНИЕ

  Затяните болты постепенно по спи­рали, начиная с центра (рис. 2.211).

Рис. 2.211. Порядок затягивания болтов крепления

крышек подшипников распре­двала

  Затяните 10 болтов моментом 8Н-м.

  Установите распредвал привода выпускных клапанов.

  Покройте поверхности трения сма­зочной пастой.

  Установите распредвал привода выпускных клапанов

ПРИМЕЧАНИЕ

  Установите распредвал так, что­бы кулачки цилиндра № 1 были в по­ложении ВМТ зажигание (кулачки направлены наружу).

  Установите крышки подшипников распредвала.

  Установите крышку подшипников распредвала.

ПРИМЕЧАНИЕ

  Затяните болты постепенно по спи­рали, начиная с центра.

  Затяните 10 болтов моментом 8 Н-м.

  Установите свечи зажигания в голо­вку блока цилиндров с помощью спе­циального инструмента КМ-194-Е, затяните моментом 25 Н-м.

  Присоедините клапан рециркуля­ции отработанных газов к головке блока цилиндров.

  Используйте новое уплотнение.

  Затяните 4 болта крепления мо­ментом 8 Н-м.

  Присоедините датчик давления масла к головке блока цилиндров и затяните моментом 20 Н-м,

  Используйте новое уплотнительное кольцо.

  Прикрепите натяжитель цепи к го­ловке блока цилиндров.

  Затяните 2 болта крепления и затя­ните моментом 8 Н-м.

  Прикрепите впускной коллектор к головке блока цилиндров

  Установите 4 новых уплотнительных кольца.

  Затяните 6 болтов крепления и за­тяните моментом 10 Н-м.
