Opel Astra 2004-2006 года. Двигатель Z 18 XER DOHC-I. Замена поршневых колец







  Снимите поршень с шатуном.

  Снимите плоскогубцами для порш­невого кольца снимите поршневые кольца (рис. 2.235).

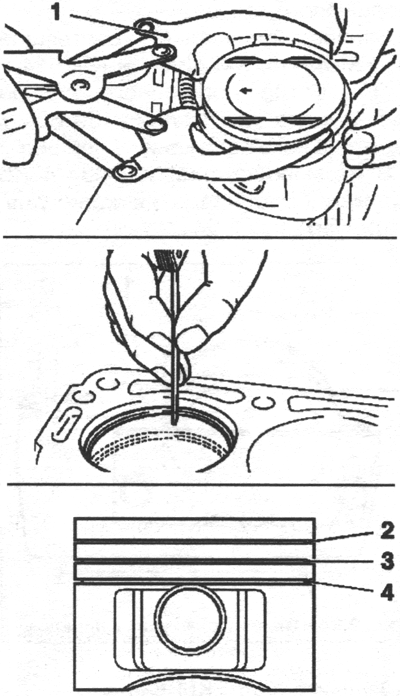

Рис. 2.235. Снятие поршневых колец:

1 — съемник; 2 — компрессионное кольцо пря­моугольного сечения;

3 — коническое компрес­сионное кольцо; 4 — маслосъемное кольцо



  Очистите кольцевые канавки.

  Очистите канавки поршневых ко­лец компрессионного кольца прямо­угольного сечения, конического ком­прессионного кольца и маслосъемного кольца используя сломанное поршневое кольцо.

  Проверьте зазор.

  Установите поршневые кольца в цилиндр.

  Проверьте зазор щупом.

  Проверьте вертикальный зазор поршневого кольца в канавке порш­невого кольца щупом (рис. 2.236).

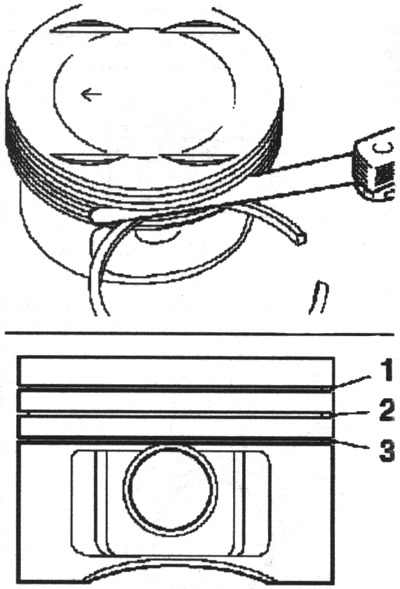

Рис. 2.236. Проверка зазоров поршневых колец:

1 — компрессионное кольцо прямо­угольного сечения;

2 — коническое компрес­сионное кольцо; 3 — маслосъемное кольцо



  Компрессионное кольцо прямо­угольного сечения.

  Коническое компрессионное кольцо.

  Маслосъемное кольцо.

  Установите поршневые кольца.

  Установите поршневые кольца в кольцевые канавки, специальные щипцы.

  Маркировка «ТОР» должна быть сверху.

  Установите зазоры поршневых ко­лец.

  Первое поршневое кольцо (правое кольцо) в положении 1.

  Второе поршневое кольцо в поло­жении 4.

  Промежуточное кольцо маслосъемного кольца в положении, диски маслосъемного кольца в положении и/или 3 (рис. 2.237).

  Прилив на шатуне должен быть об­ращен в сторону коробки передач (рис. 2.238).

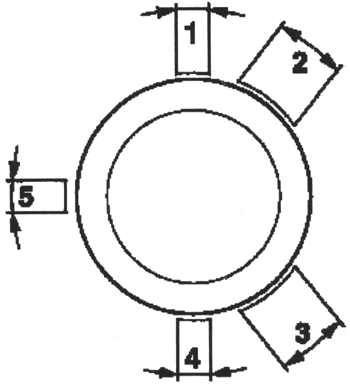

Рис. 2.237. Схема установки поршневых колец

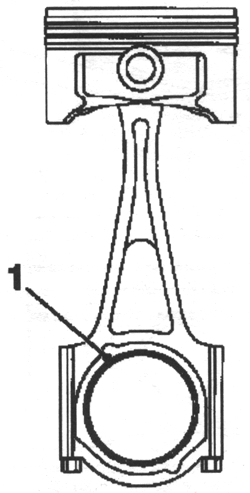

Рис. 2.238. Положение прилива на шатуне
