1.4.

СИСТЕМА ПИТАНИЯ двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

Устройство

Система питания двигателя (рис. 21) включает узлы, детали и агрегаты, предназначенные для тщательной очистки и равномерного распределения по цилиндрам строго дозированных порций топлива.

Система питания работает следующим образом. Топливо из топливного бака 4 засасывается топливоподкачивающим насосом 5 через фильтр 3 грубой очистки топлива. Из насоса топливо поступает в фильтр 1 тонкой очистки, в котором оно окончательно очищается от мельчайших загрязнений и затем поступает в насос 6 высокого давления. Из насоса дозированные порции топлива подаются по топливопроводам высокого давления в форсунки для впрыска в цилиндры. Топливоподкачивающий насос подает к насосу высокого давления топлива больше, чем это необходимо для работы двигателя. Излишки
топлива отводятся через перепускной клапан топливного насоса обратно в топливный бак. Перепускной клапан, отрегулированный на давление топлива 0,5—1,0 кгс/см2, создает постоянное давление топлива в каналах насоса, что обеспечивает хорошие условия заполнения над-плунжерного пространства топливом независимо от частоты вращения коленчатого вала двигателя. Кроме того, циркуляция через перепускной клапан способствует удалению из топлива пузырьков воздуха, которые при попадании в под-плунжерное пространство насоса могут отрицательно повлиять на величину подачи топлива. Удалению пузырьков воздуха из топлива способствует также непрерывная циркуляция топлива через жиклер фильтра гонкой очистки и по топливопроводу в бак. Топливо, просачивающееся и полость пружины форсунки через зазор между иглой и распылителем, отводится в топливный бак.

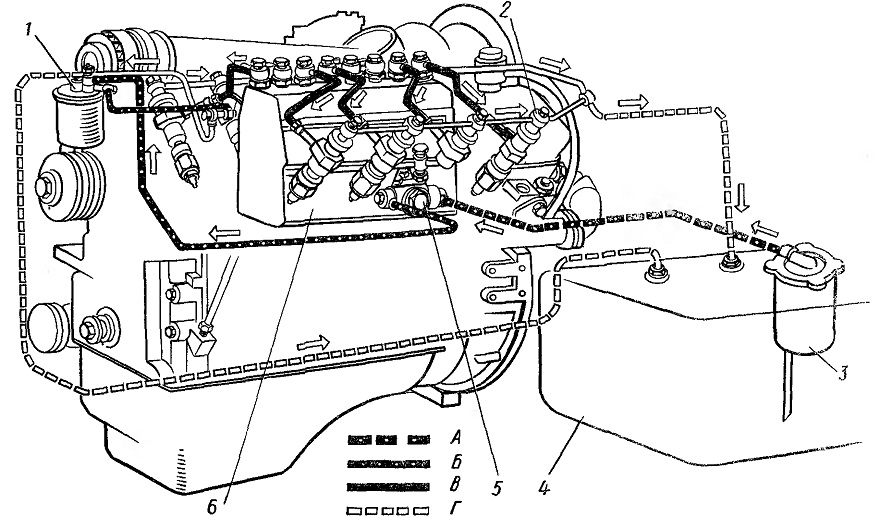

Рис. 21. Схема системы питания:
1 — фильтр тонкой очистки топлива; 2— форсунка; 3 — фильтр грубой очистки топлива; 4 — топливный бак; 5 — топливоподкачивающий насос; 6 — топливный насос высокого давления; А — всасываются магистраль; Б — низкое давление; В — высокое давление; Г— слив излишков топлива в бак

Топливный насос высокого давления (ТНВД) двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

(рис. 22). Плунжерного типа, приводится в действие от распределительного вала через шестерню привода топливного насоса.

Рис. 22. Топливный насос высокого давления

Насос имеет восемь насосных секций, объединенных в общем алюминиевом корпусе 10 с приводом их от общего кулачкового валика 16. Вместе с насосом высокого давления в этом агрегате объединены муфта автоматического опережения впрыска, которая закреплена на переднем конце кулачкового валика, регулятор частоты вращения, размещенный в корпусе 12, и топливоподкачивающий насос 13. Основным рабочим

элементом каждой насосной секции является плунжерная пара, подающая топливо к форсунке и состоящая из плунжера 46 и втулки 52.

Плунжер и втулку обрабатывают с высокой точностью и спаривают друг с другом не путем совместной притирки, а методом селективной (выборочной по размеру) сборки. Подобранную на заводе плунжерную пару в дальнейшем разукомплектовывать нельзя: детали заменяют только комплектно. Каждый топливный насос комплектуется плунжерными парами одной размерной группы.

Нижняя часть плунжера имеет два направляющих выступа, входящих в пазы поворотной втулки 45, установленной на втулке плунжера. На поворотной втулке стяжным винтом закреплен зубчатый венец 43, находящийся в зацеплении с рейкой 8 топливного насоса. Эта рейка передвигается регулятором; при этом одновременно повертываются все поворотные втулки, а следовательно, 11 плунжеры во втулках всех восьми
насосных секций. Таким образом изменяется количество подаваемого топлива.

Необходимое положение рейки по отношению к зубчатому венцу определяется стопорным винтом, входящим в продольный паз рейки. Угловым смещением поворотной втулки 45 относительно зубчатого венца 43 при ослабленном винте 44 регулируется подача топлива каждой секцией насоса.

Под действием пружины 47 плунжер нижней головкой через верхнюю тарелку 26 пружины толкателя плотно прижимается к головке регулировочного болта 49, ввернутого в толкатель 51 плунжера. Другой конец пружины 47 опирается на нижнюю тарелку 48, установленную в кольцевой выточке корпуса насоса.

Толкатель роликом 54 прижимается к кулачку валика 16 и от поворота фиксируется осью 52 ролика, выступы которой входят в пазы на расточках корпуса насоса. Ролик толкателя имеет плавающую втулку.

Под действием кулачка валика 16 насоса и пружины 47 плунжер совершает во втулке воз-вратно-поступательное движение. Регулировочный болт 49, ввернутый в толкатель, стопорится контргайкой 50 и служит для регулировки начала подачи топлива. На верхнем торце втулки 42 плунжера установлен нагнетательный клапан 39, прижимаемый к седлу 41 пружиной 38. Нагнетательный клапан служит для разобщения нагнетательного и всасывающего трубопроводов при ходе плунжера вниз.

Нагнетательные клапаны так же, как и плунжерные пары, по гидравлической плотности делятся на две группы. Топливные насосы комплектуют нагнетательными клапанами только одной группы. Раскомплектовка пары клапан—седло в процессе эксплуатации недопустима так же, как и плунжерной пары.

Осевое перемещение кулачкового валика 16 в подшипниках допускается в пределах 0.01 — 0,07 мм. Для устранения излишнего перемещения валика служит набор регулировочных прокладок 21.

Рейка 8 топливного насоса перемешается в направляющих втулках, запрессованных в корпус насоса. Выступающий из насоса конец рейки защищен втулкой 5, в которую ввернут винт 6, ограничивающий мощность двигателя во время обкатки. Этот винт законтрен проволокой и опломбирован.

В верхней части корпуса насоса имеются каналы для подвода и отвода топлива, по которым оно поступает к плунжерным парам. Избыточное количество топлива отводится через перепускной клапан 9.

Топливо, подаваемое подкачивающим насосом, поступает через входное отверстие во втулке плунжера в надплунжерное пространство. При движении плунжера вверх топливо вначале перетекает обратно в топливоподающий канал до тех пор, пока верхняя кромка торца плунжера не перекроет входное отверстие. Топливо начинает сжиматься, и при давлении 10—18 кгс/см2 нагнетательный клапан, преодолевая сопротивление пружины, поднимается, а топливо поступает в топливопровод высокого давления к форсунке. При дальнейшем движении плунжера 46 вверх давление в топливопроводе возрастает и при достижении величины 200 кгс/смг происходит впрыск топлива форсункой в камеру сгорания. Продолжая двигаться вверх, плунжер своей винтовой кромкой открывает выходное отверстие во втулке, соединенное с отводным каналом. По мере открывания выходного отверстия давление топлива над плунжером резко уменьшается, а нагнетательный клапан под действием пружины начинает закрываться. При движении плунжера вниз под действием пружины толкателя надплунжерное пространство заполняется топливом и процесс повторяется.

Количество топлива, подаваемого каждой секцией за один ход плунжера, определяется длиной хода нагнетания. Длина хода нагнетания изменяется поворотом плунжера относительно его втулки, т. е. изменением положения винтовой отсечной кромки плунжера относительно выходного отверстия втулки.

Таким образом, дозирование количества подаваемого топлива осуществляется изменением не начала, а конца подачи топлива.
