1.2.

СИСТЕМА СМАЗКИ двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

Устройство

Система смазки двигателя (рис. 14) смешанная — под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, поршневые пальцы, подшипники

распределительного вала, втулки коромысел, в гулки толкателей, наконечники штанг толкателем, подшипники масляного насоса и его привода; разбрызгиванием смазываются зеркало гильз цилиндров, кулачки распределительного вала, шестерни приводов агрегатов и подшипники качения.



Рис. 14. Схема системы смазки

Масляный насос двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

 (рис. 15). Шестеренного типа, установлен на передней крышке коренного подшипника и приводится во вращение от шестерни коленчатого вала через промежуточную шестерню; состоит из двух секций — основной и радиаторной.

Основная (нагнетательная) секция насоса подает масло в основную масляную магистраль через последовательно включенный фильтр грубой очистки 14 (см. рис. 14). В корпусе фильтра грубой очистки установлен перепускной клапан 12 (рис. 16), который при разности давлений до и после фильтра, равной 1,8- 2,3 кгс/см2 (при загрязнении элемента фильтра), открывается и часть неочищенного масла, минуя фильтр, поступает в масляную магистраль. К моменту начала открытия перепускного клапана 12 произойдет замыкание контактов сигнализатора; в этот момент в кабинете загорается сигнальная лампочка. После фильтра масло поступает в центральный масляный канал, а оттуда по каналам в блоке цилиндров к подшипникам коленчатого и распределительного валов. От подшипников коленчатого вала через систему каналов в коленчатом валу и шатунах масло подается к подшипникам верхних головок шатунов. От распределительного вала масло пульсирующим потоком направляется в канал оси толкателей и оттуда по каналам в толкателях, по полым штангам и сверлениям коромысел — ко всем трущимся парам привода клапанов Из центрального масляного канала по наружной трубке масло поступает к подшипникам турбокомпрессора через дополнительный фильтр тонкой очистки (рис. 17).

После фильтра грубой очистки параллельно основной масляной магистрали включен центробежный фильтр тонкой очистки масла 1 (см. рис. 14), который пропускает до 10% масла, проходящего через систему смазки. Очищенное масло сливается в поддон.

Нагнетательная секция масляного насоса снабжена редукционным клапаном 10 (см. рис. 14), перепускающим масло в поддон при давлении

на выходе из насоса более 7—8 кгс/см2.

В корпусе радиаторной секции насоса установлен предохранительный клапан 5, отрегулированный на давление 0,8—1,2 кгс/см°. Для стабилизации давления в систему смазки включен дифференциальный клапан 6. отрегулированный на начало открытия при 5,2—5,4 кгс/см2.

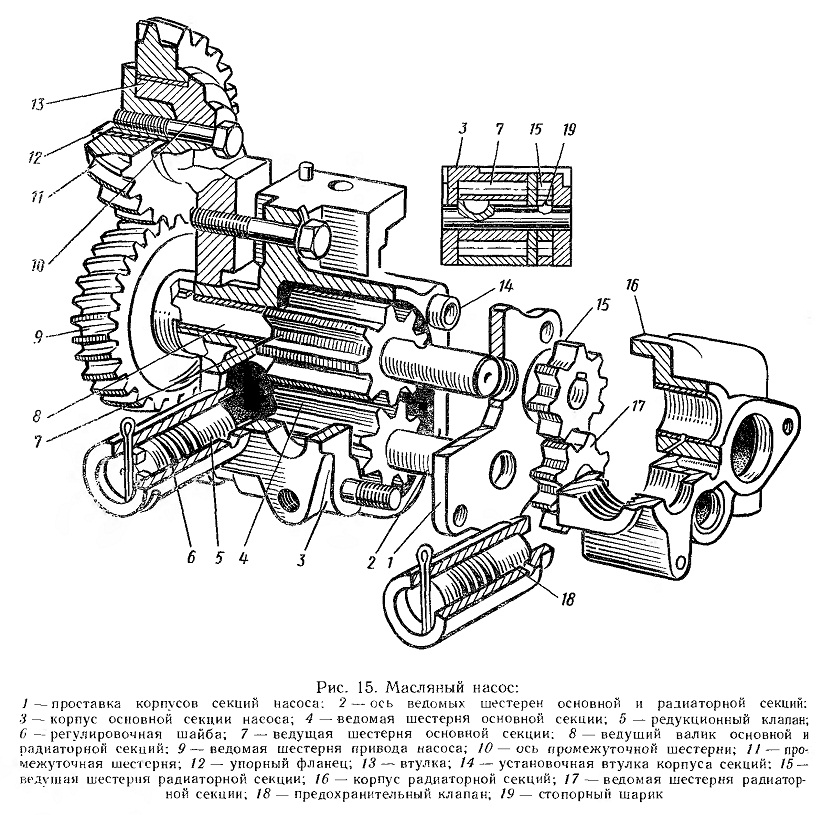

Рис. 15. Масляный насос
