Система освещения и световой сигнализации автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Схема системы освещения и световой сигнализации показана на рис. 59.

В систему освещения введены центральный переключатель света 9 и переключатель света ножной 8.

Переключатель 9 имеет три положения: 0, I и II.
0 — все выключено.

При положении I водитель, пользуясь ножным переключателем света может переключать освещение с ближнего света на габаритные огни.

При положении II водитель, пользуясь ножным переключателем света, может переключать освещение с ближнего света на дальний.

Кроме того, встроенный в переключатель 9 реостат позволяет регулировать интенсивность света ламп освещения шкал приборов путем поворота рукоятки переключателя: при повороте рукоятки по часовой стрелке яркость света увеличивается, против часовой стрелки — уменьшается. Лампы освещения шкал приборов включаются только при включении внешнего освещения.

Передние фонари имеют двухцветный рассеиватель (белый и оранжевый цвет) и выполняют функции габаритных огней и передних указателей поворотов.

Задние фонари также имеют двухцветный рассеиватель (красный и оранжевый цвет) и выполняют функции габаритных огней, задних указателей поворотов и сигналов торможения автомобиля. При этом задний левый фонарь служит для освещения номерного знака.

Установка комбинированных фонарей позволяет осуществить раздельную схему световой сигнализации, при которой сигналы поворота и сигналы торможения подаются различными источниками света (лампами) и различными рассеивателями, установленными в каждом корпусе задних фонарей.

Переключатель указателей поворота 12 имеет специальное устройство, автоматически выключающее лампы указателей поворотов при выходе автомобиля из поворота. Переключатель имеет

три положения: Н—нейтральное, П — правый поворот, Л — левый поворот.
В положении П включаются указатели поворота правого борта, в положении Л — указатели поворота левого борта.

Для повышения безопасности при обгоне и маневрировании на автомобиле установлены боковые повторители указателей поворотов.

Благодаря наличию прерывателя 13 указатели поворота подают мигающий сигнал с частотой 90±30 колебаний в минуту.

С целью повышения безопасности движения каждая из нитей ближнего и дальнего света ламп головных фар и каждая лампа противотуманных фар защищены отдельными плавкими предохранителями, что позволяет даже в случае внезапных коротких замыканий в цени одной из фар сохранить достаточную освещенность дорожного полотна.

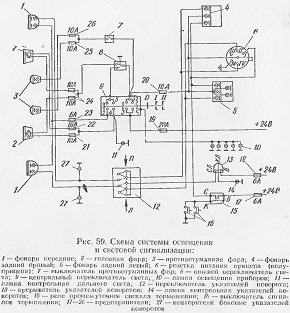

Рис. 59. Схема системы освещения и световой сигнализации
