Стартер автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

На автомобиле установлен стартер типа СТ-103 (рис. 58).

Техническая характеристика стартера
Номинальное напряжение, В ................24

Номинальная мощность, л.с....................9,5

Ток холостого хода при напряжении 21 В, А

(не более) .............................110

Ток при тормозном моменте 6 кгс-м, А (не более) ........... ................825

Напряжение включения реле PC-103, В (не более) ...... ........ ..... 18

Давление щеточных пружин, кг 1,5+0,25
Шестерня привода стартера вводится в зацепление с венцом маховика двигателя при помощи электромагнитного тягового реле, устанавливаемого на корпусе стартера. Из зацепления шестерня выводится автоматически после пуска двигателя.

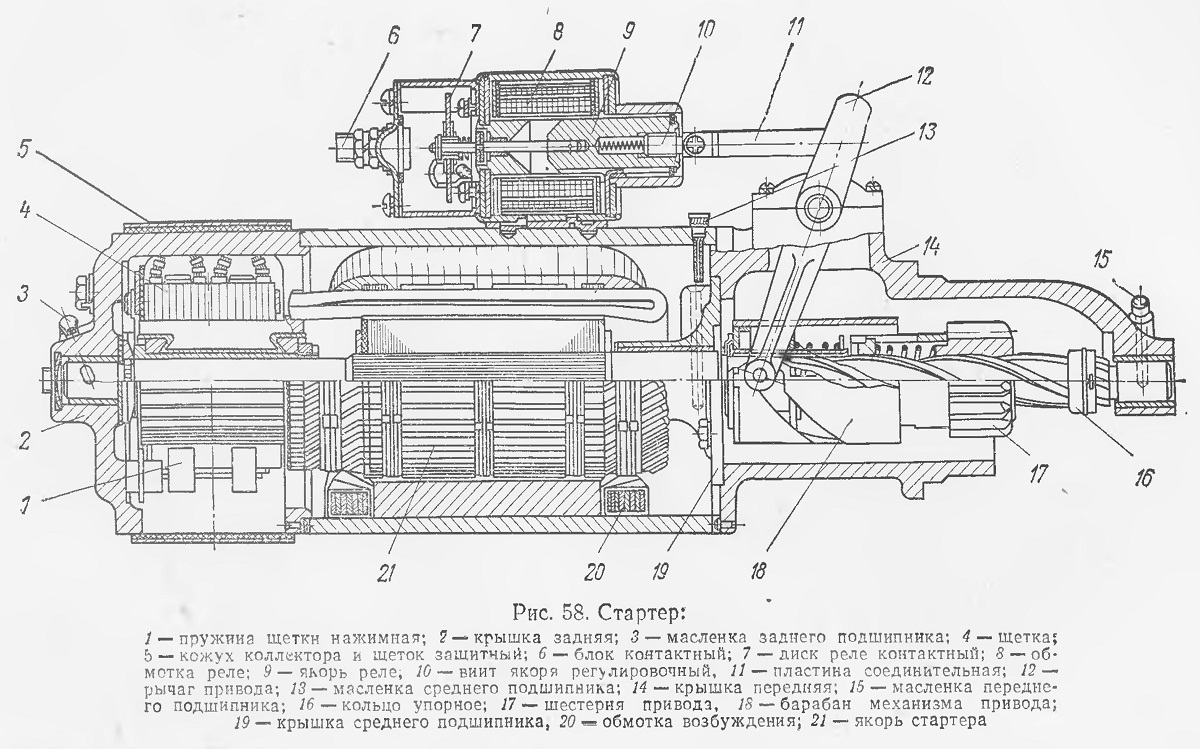

Рис 58
