ОСВЕЩЕНИЕ И СВЕТОВАЯ СИГНАЛИЗАЦИЯ лесовоза МАЗ-501
В систему освещения и световой сигнализации автомобиля МАЗ-501 входят
следующие приборы: две передние и поворотная фары ФГ-1 с полуразборным
оптическим элементом (фиг. 124), два подфарника ПФ-10, являющиеся
одновременно и передними указателями поворота, задний фонарь ФП-1Б,
плафон ПК2-Б для освещения кабины, лампы освещения шкал приборов,
контрольная лампа дальнего света, контрольная лампа торможения,
контрольная лампа аварийного давления масла, контрольная лампа
воздушного подогревателя и переносная лампа.
Свет в передних фарах, подфарниках и заднем фонаре
включают с помощью центрального переключателя наружного освещения (фиг.
125) автомобиля. Переключатель ползункового типа расположен на переднем
щите кабины водителя. Ползун переключателя может быть установлен в одно
из трех положений:
0 — включены передние фары, подфарники и задний фонарь;
1 — включен свет в подфарниках (габаритный) и заднем фонаре;
II — включены передние фары и задний фонарь.
Переключение света в фарах с дальнего на ближний и, наоборот, с ближнего
на дальний производится ножным переключателем

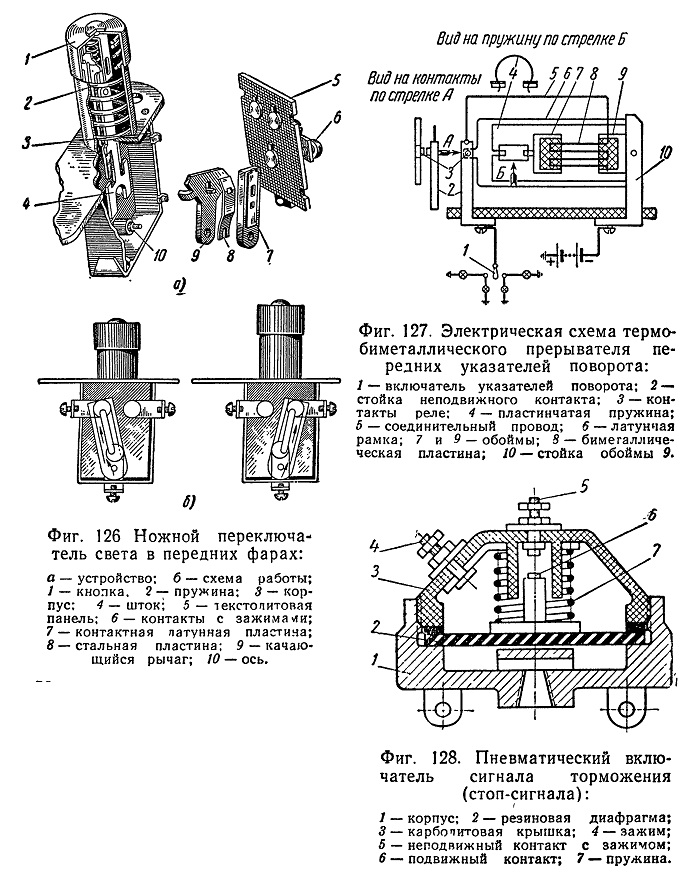

(фиг. 126), который установлен в кабине водителя слева от педали сцепления. Одновременно с включением дальнего света в фарах на шкале спидометра загорается контрольная лампа дальнего света.
Указатели поворота включают с помощью рычажка,
расположенного на переднем щите кабины. Рычажок переключателя может быть
установлен водителем в одно из трех фиксированных положений, из которых
среднее является нейтральным.
Для создания в указателях поворота мигающего света
в цепь их ламп последовательно включен термобиметаллический прерыватель
РС-55 (фиг. 127).
На фиг. 128 показан пневматический включатель сигнала торможения
автомобиля. В момент замыкания контактов включателя
одновременно с появлением сигнала торможения в заднем фонаре автомобиля загорается контрольная лампа торможения, находящаяся в манометре пневматического привода тормозов.

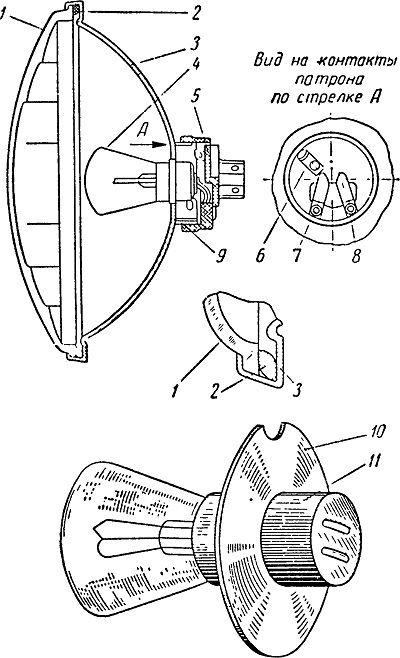

Фиг. 124. Полуразборный герметизированный
оптический элемент фары ФГ-1:
1 — рассеиватель; 2 — резиновая прокладка; 3 — отражатель; 4 — лампа; 5
— карболитовый патрон, 6 — массовый контакт; 1 — контакт «Ближнего
света»; 8 — контакт «Дальнего света»; 9 — втулка отражателя; 10 — фланец
лампы; 11 — цоколь лампы.

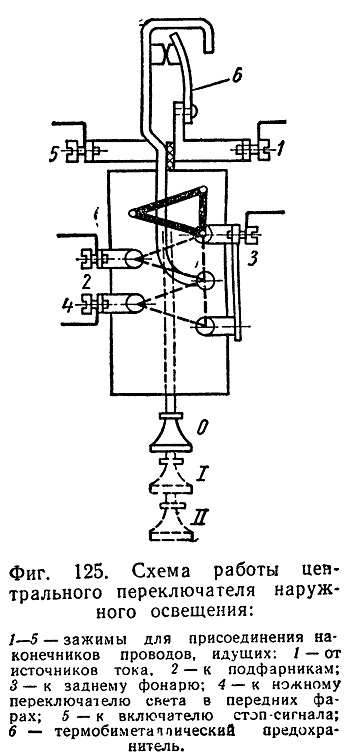

Фиг. 125. Схема работы центрального переключателя наружного освещения:
