Регулировка передних и поворотной фар лесовоза МАЗ-501



Для обеспечения нормального освещения дороги фары должны быть правильно отрегулированы. Передние фары следует регулировать поочередно в следующем порядке:

1. Установить автомобиль на ровном полу или площадке на расстоянии 7,5 м от вертикальной стены, перпендикулярно ей. На

стене должен быть помещен экран, схема которого показана на фиг. 129.

2. Включить в фарах дальний свет.

3. Ослабить крепления регулируемой фары и затемнить (закрыть) другую фару.

4. Повернуть на шарнире регулируемую фару таким образом, чтобы световое пятно расположилось симметрично соответствующему овалу на экране, и затем закрепить фару в этом положении.

5. После регулировки второй фары проверить взаимное положение обоих световых пятен. При правильной регулировке верхние края световых пятен должны находиться на одном уровне.

Положение поворотной фары по высоте надо регулировать с помощью зажимной рукоятки верхнего кронштейна крепления стойки. Наибольшая высота подъема фары 500 мм. Кроме того, фару можно вращать вокруг стойки, направляя свет в любую сторону, а также наклонять на значительный угол. Чтобы придать фаре требуемое положение, необходимо несколько ослабить зажимную рукоятку на верхнем конце стойки фары. В транспортном положении фара должна быть опущена вниз. Для защиты стекла от ударов веток деревьев при движении фару следует поворачивать стеклом назад. Для предохранения от коррозии стойка фары оцинко-вана. Кроме того, такое покрытие создает хороший электрический контакт, обеспечивающий надежное заземление лампочки; поэтому окрашивать стойку фары нельзя.







Основные данные ламп, применяемых на автомобиле МАЗ-501

Лампы

Тип

Количе­

Номиналь­

Сила света

ство

ное напряже­

в св





ние в в



Фар

А-28

3

12

21—50

Подфарников и передних указателей

А-27







поворота

2

12

6—21

Заднего фонаря:









стоп-сигнала

А-26

1

12

21

освещения номерного знака . .

А-25

1

12

6

Плафона для освещения кабины . .

А-10

1

12

15

Освещения шкал приборов

А-23



12

1,5

Контрольная дальнего света ....

А-23

1

12

1,5

Контрольная торможения автомобиля

А-23

1

12

1,5

Контрольная аварийного давления

А-23



12

1,5

масла

1

Контрольная воздушного подогрева­

А-23



12

1,5

теля двигателя

1

Переносная

А-26

1

12

21

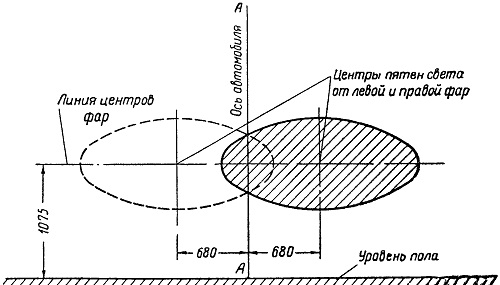

Фиг. 129. Разметка экрана для регулирования передних фар.
