ЗАЖИГАНИЕ ВОЗДУШНОГО ПОДОГРЕВАТЕЛЯ ДВИГАТЕЛЯ лесовоза МАЗ-501

ЗАЖИГАНИЕ ВОЗДУШНОГО ПОДОГРЕВАТЕЛЯ ДВИГАТЕЛЯ лесовоза МАЗ-501

Основные данные приборов системы зажигания лесовоза МАЗ-501

Индукционная катушка:

тип............................ Б-17

номинальное напряжение в первичной цепи в в..............12

Первичная обмотка:

число витков................................................24'3

марка провода....................... ПЭЛ-1

диаметр проводи (по меди) в мч............................0,69

расчетное сопротивление в ом............... 0,665

Вторичная обмотка:

число витков................................................11000

марка провода.......................4 ПЭЛ-1

диаметр провода (по меди) в мм..............................0,07

расчетное сопротивление в ом................................2400

потребляемый ток в а...................Около 2,7

Емкость конденсатора в мкф......................................0,2

Число прерываний контактов в секунду............................~400

Зазор между контактами прерывателя в мм........................0,4—0,5

Свеча зажигания:

марка......................................................СР-43

диаметр резьбы в мм................................20

шаг резьбы в мм . . ......................................1,5

размер ниппеля под ключ в мм..............................22

В данном разделе приводится описание только системы зажигания (фиг. 123) воздушного подогревателя, применяемого при пуске холодного двигателя.

Система зажигания состоит из следующих приборов: индукциокной катушки, свечи зажигания с боковым электродом, включателя и контрольной лампы, сигнализирующей о включении цепи подогревателя.

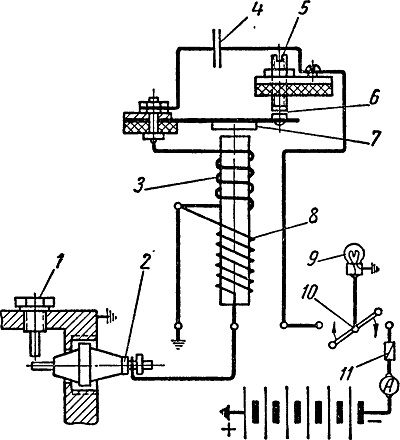

Фиг. 123. Схема системы зажигания воздушного подогревателя двигателя ЯАЗ-204:
1—боковой электрод свечи зажигания;
2 — центральный электрод свечи зажигания; 5—первичная обмотка индукционной катушки; 4 — конденсатор; 5 — регулировочный контактный винт: 6 — контакты электромагнитного прерывателя; 7 — якорек электромагнитного прерывателя; 8 — вторичная обмотка индукционной катушки;
9 — контрольная лампа подогревателя;
10 — выключатель; II — плавкий предохранитель.
