ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ автомобиля-самосвала MA3-530

На автомобиле MA3-530 педаль 10 ножного тормоза (фиг. 7) и педаль 11 подачи топлива расположены справа от рулевой колонки на наклонной части пола.

Рычаг 3 переключения коробки передач и рычаг 1 блокировки гидро трансформатора расположены на рулевой колонке.

Рычаг 32 ручного тормоза находится справа от сиденья водителя.

Выключатель 31 батареи (массы) прикреплен к задней стенке кабины справа от сиденья водителя.

Рычаг 8 ручной подачи топлива расположен под панелью приборов справа от рулевой колонки и служит для фиксации работы двигателя из определенных числах оборотов.

На панели приборов автомобиля MA3-530 установлены три щитка приборов. На правом щитке закреплены: манометр 13 масла фрикциона

первой передачи коробки передач, манометр 14 масла системы смазки коробки передач, спидометр 15, термометр 16 масла на выходе из коробки передач, манометр 17 системы пневматического привода тормозов.

На среднем щитке приборов установлены манометр 18, показывающий давление масла в двигателе; термометр 19, регистрирующий температуру масла в двигателе; тахометр 20, отмечающий число оборотов коленчатого вала двигателя; термометры 21 и 22, показывающие температуру воды соответственно в правом и левом блоках двигателя.

На левом щитке приборов укреплены: указатель 23 уровня топлива в баке; вольтамперметр 24 системы электрооборудования; кнопка 25 стартера; включатель 26 задней фары; переключатель 27 двигателя отопителя и подогрева; центральный переключатель света 28; переключатель 29 освещения панели приборов и плафона кабины; термобиметаллические предохранители 30.

Переключатель 29 освещения панели приборов и плафона кабины имеет три положения: верхнее (кнопка поднята вверх) — включен плафон кабины; среднее — все выключено, нижнее (кнопка опущена вниз) — включено освещение приборов.

Центральный переключатель <света 28 также имеет три положения: первое (кнопка вдвинута до упора) — все выключено, второе (кнопка занимает среднее положение) — включены фары и задний фонарь и третье (кнопка выдвинута полностью) — включены подфарники и задний фонарь.

Включатели 6 стеклоочистителей расположены на панели приборов справа от рулевой колонки.

Кнопка 9 звукового пневматического сигнала расположена слева от рулевой колонки на наклонной части пола; кнопка 2 звукового электрического сигнала — на рулевой колонке в центре рулевого колеса.

Рычаг 12 управления опрокидывающего механизма платформы рас-положен справа от сиденья водителя на полу кабины. Этим рычагом производится включение насоса опрокидывающего механизма и управление подъемом платформы.

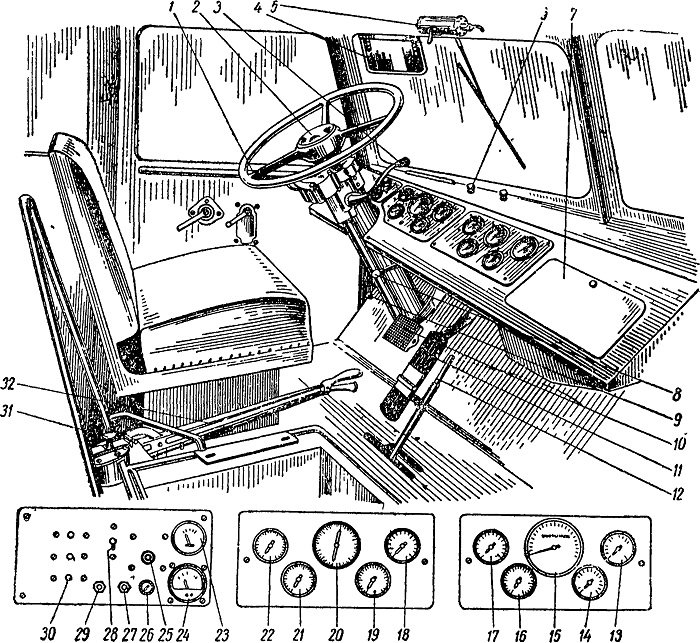

Фиг 7. Органы управления и контрольно-измерительные приборы автомобиля MA3-530:
1 — рычаг блокировки гидротрансформатора; 2 — кнопка звукового электрического сигнала; 3 — рычаг механизма переключения коробки передач; 4 — противосолнечный коз >1рек; 5 — стеклоочиститель; 6 — включатель стеклоочистителя; 7 — вещевой ящик; 8 — рычаг ручной подачи топлива; 9—кнопка звукового пневматического сигнала; 10 — педаль ножного тормоза; 11 — педаль подачи топлива; 12 — рычаг управления опрокидывающего механизма; 13—манометр масла фрикциона первой передачи коробки передач; 14 — манометр масла на выходе из коробки передач; 15 —спидометр; 16 — термометр масла на выходе из коробки передач; 17 — манометр системы пневматического привода тормозов; 18 — манометр системы смазки двигателя; 19 — термометр системы смазки двигателя; 20 — тахометр; 21 — термометр системы охлаждения в правом блоке; 22 — термометр системы охлаждения в левом блоке; 23 — указатель уровня топлива; 24 — вольтамперметр; 25 — кнопка стартера; 26 — включатель задней фары; 27 — переключатель двигателя отопителя и подогрева; 28 — центральный переключатель света; 29 — переключатель освещения панели приборов и плафона кабины; 30 — термобиметаллические предохранители; 31 — выключатель батареи;
32 — рычаг ручного тормоза.
