КОРОБКА ПЕРЕДАЧ АВТОБУСОВ ЛA3
На автобусах ЛАЗ-695Е, ЛАЗ-695М, ЛАЗ-697Е и ЛАЗ-697М установлена коробка
передач типа ЗИЛ-130 — механическая трехходовая, имеет пять передач
переднего хода и передачу заднего хода. Коробка передач снабжена двумя
синхронизаторами инерционного типа для включения второй — пятой передач
(рис. 44).
Привод переключения передач представляет собой
рычаг 1 переключения (рис. 45), закрепленный на кронштейнах 2 и 3. С
коробкой передач рычаг связан трубчатой тягой 5, которая расположена под
полом автобуса и поддерживается тремя опорами, снабженными подшипниками
скольжения 4.

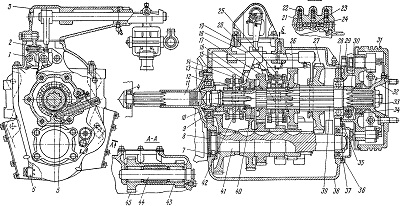

Рис. 44. Коробка передач ЗИЛ-130:
1 — стержень: 2—пружинный упор; 3 — крышка верхняя; 4 — передний
подшипник ведущего вала; 5 — шестерня привода спидометра; б — пробка; 7
— подшипник промежуточного вала; 8— заглушка; 9 —пружинное кольцо; 10
—подшипник ведомого вала; 11— ведущий вал; 12 — задний подшипник
ведущего вала; 13 — крышка подшипника ведущего вала; 14 — синхронизатор;
15 — конусное кольцо синхронизатора; 16 — шестерня четвертой передачи
ведомого вала; 17 — шестерня третьей передачи ведомого вала; 18 — вилка;
19 — крышка коробки передач; 20 — фиксирующий палец синхронизатора; 21 —
шарик фиксатора стержня; 22—пружина фиксатора; 23 — штифт; 24 — шарик
замочного устройства; 25 — каретка синхронизатора; 26 — шестерня второй
передачи ведомого вала; 27 — шестерня первой передачи; 28 — шариковый
подшипник ведомого вала; 29 — кронштейн ручного тормоза; 30 — червяк
привода спидометра; 51 —барабан ручного тормоза; 32 — фланец; 33 — гайка
фланца; 34 — сальник ведомого вала; 35 — стопорное кольцо; 36 —
подшипник промежуточного вала; 37 —крышка подшипника промежуточного
вала; 38 — картер; 39 — ведомый вал; 40 — втулка; 41 — промежуточный
вал; 42 — блокирующий палец синхронизатора; 43 — роликовые подшипники
блока шестерен заднего хода; 44 — ось блока
шестерен; 45 — блок шестерен заднего хода
Рис. 45. Привод переключения передач:
1 — рычаг переключения передач; 2 и 3 — кронштейны; 4 — подшипники; 5 —
тяга; 6 — регулировочная вилка тяги; 7— коробка передач
