КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. ПЛАТФОРМА

Платформа автомобилей КрАЗ-260 металлическая; крепление платформы к раме эластичное в 12 точках. Передний и боковые борта платформы приварены к основанию, задний (откидной) борт крепится к основанию шарнирно на петлях. Запоры заднего борта цепные, что позволяет при перевозке длинномерных грузов удерживать задний борт в откинутом горизонталь-
ном положении.
Для облегчения посадки людей задний борт платформы оборудован откидными подножками. В полу платформы имеется люк для обслуживания лебедки.

Передний и боковые борта платформы имеют гнезда, в которые устанавливаются съемные решетки. Передние углы решетчатых бортов соединены крюками, а задние стойки этих бортов стягиваются двумя цепями. К стойкам боковых бортов на петлях подвешены откидные скамейки — сиденья для людей. При перевозке людей скамейки откидываются в рабочее положение и удерживаются упорами, а при перевозке грузов—устанавливаются в транспортное положение и удерживаются щеколдами, образуя вместе со спинками решетчатые борта.

В передней части решеток боковых бортов имеются специальные гнезда для установки всех дуг при движении автомобиля без тента. При этом распорки дуг тента своими пальцами устанавливаются в скобы, имеющиеся на стойках спинок, и фиксируются предохранительными пружинами.

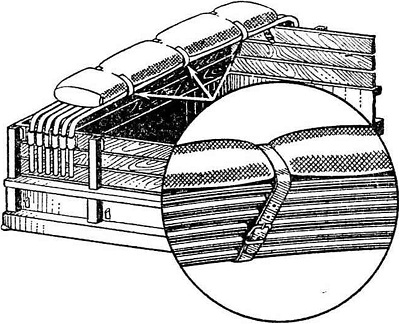

Рис. 79. Крепление тента на дугах платформы

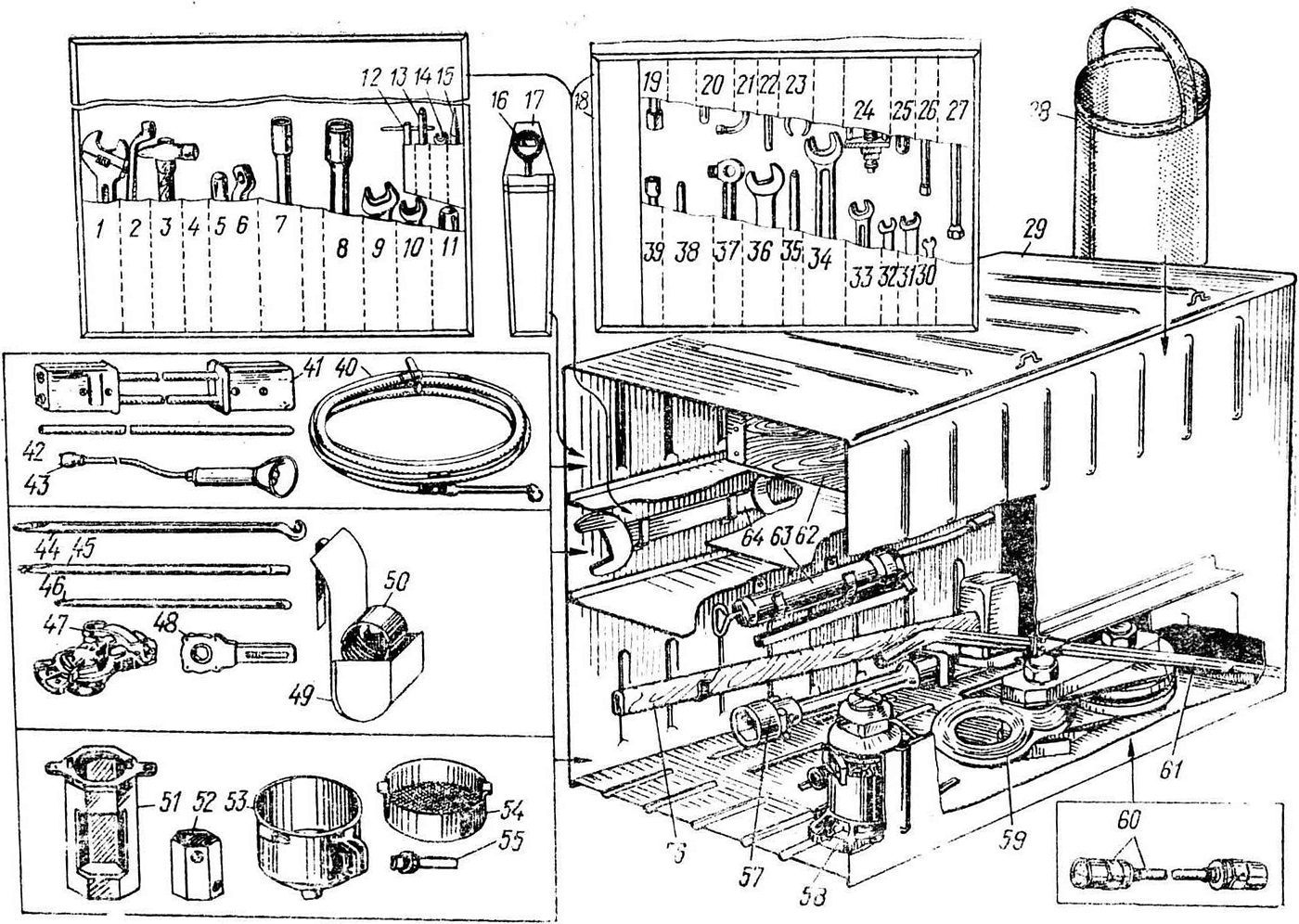

Рис. 80. Раскладка ЗИПа в инструментальном ящике:
1 — ключ специальный 7813—00352; 2 — ключ накидной 19X22; 3 — молоток 0,5 кг; 4 —сумка для инструмента; 5 — отвертка Б250Х1.4; 6 — ключ накидной 24X27; 7—ключ торцовый 14X17; 8— ключ торцовый 24; У — ключ гаечный 27X30; 10 — ключ гаечный 22X24; 11 — отвертка для винтов с крестообразным шлицем № 2; 12 — ключ запорного крана шин; 13 — бородок 7851—0166; 14 — ключ гаечный 8X10; 15 — зубило 2810—0199; 16 — манометр шинный; 17 — чехол шинного манометра; 18 — сумка для инструмента малая; 19 — головка торцового ключа 24; 20 — щупы специальные для проверки зазоров; 21 — ключ торцовый 10; 22 — вороток торцового ключа 12; 23 — плоскогубцы переставные; 24 — съемник форсунки; 25 — отвертка А175Х0,7; 26 — ключ торцовый 12; 27 — ключ торцовый 19; 28 — ведро брезентовое; 29 — ящик инструментальный; 30 — ключ гаечный 10X12; 31 — ключ гаечный 13X17; 32 — ключ гаечный 14X17; 33 — ключ гаечный 19X22; 34 — ключ гаечный 32X36; 35 — вороток торцового ключа 19; 36 — ключ гаечный односторонний 32; 37 — ключ торцовый 24; 38 — вороток торцового ключа 14; 39 — ключ торцовый 14; 40 — шланг для накачивания шин и буксировки автомобиля (для автомобиля КрАЗ-260 длина 12,2 м, для автомобиля КрАЗ-260В— 15,2 м); 41 — вилки с проводами для пуска двигателя от внешнего источника; 42 — шланг для прокачки гидропривода сцепления; 43—лампа переносная в сборе с лампой: 44 — лопатка монтажная; 45 — вороток для гидравлического домкрата и снятия пружин тормозных колодок: 46 — ломик для проворота коленчатого вала; 47 — головка соединительная со штуцером; 48 — ключ воротка подъема запасного колеса; 49 — сумка для оправки монтажа ступиц колес; 50 — оправка для монтажа ступиц колес; 51 — ключ гаек подшипников ступиц; 52 — ключ торцовый 55; 53 — воронка заправочная; 54—фильтр воронки; 55 — наконечник воронки; 56 — кувалда; 57—ключ гаек стремянок и гаек колес 32X36: 58 — домкрат гидравлический; 59—блок лебедки; 60 — соединитель розеток с кабелем ; 61 — подставка ключа воротка подъема запасного колеса; 62—ящик для возимых запасных частей; 63 — шприц рычажно-плунжерный; 64 — ключ гаечный 46X50
